第 1 部 基本篇 第 2 章 生产
2-65
显示
(1) 列表
显示每个供应单元与元件数量有关的项目。
1) 调出时显示的项目
NO.
项目
内容
1 供应
显示元件的供应位置。
管式供料器时，括弧内显示通道。
2
包装
显示元件的包装方式。
(
带式、管式、托盘、
INS
带等
)
3
元件名
显示元件名称。
4 警告
显示元件的供应错误。
* ：表示剩余数量低于级别。
E ：表示吸取重试超次，元件吸取被中止。
解除方法
…
输入剩余数量或执行元件补满命令后，警报即可解除。
第 1 部 基本篇 第 2 章 生产
2-66
2) 设置项目
NO.
项目
内容
1 初始值
设置使用前的包装供应的元件数量。输入初始值或变更后的数值，即被复制
为剩余数量。
输入初始值后，该值同时成为剩余数的设置值。
・ 供料器元件设置为「0」
时，不进行剩余数递减管理，而会继续进行贴片，
直到重试超次为止。设置「0」以外的数值后，按下[补满]按钮，该数值
即为剩余值。
2 剩余元件数
显示浏览元件数时的元件剩余数。生产时每吸取一个元件，则从剩余数递减
一个。
初始值为 0 时，不进行减算。
改变初始值时，剩余数与之同值。
也可根据供应的元件，只修改剩余数。
对带式、管式、径向、轴向供料器，剩余数量为 0 时，将停止剩余数的递减
计算，但会继续生产。剩余数从一开始就设置为「0」时，情况亦同，持续
进行贴片，直到发生重试超时为止。
当元件剩余数量少于等级数量时，会通过信号灯发出警告。
3
级别
设置警告级别。
当剩余数量少于等级数量时，会通过黄灯闪烁的信号灯发出警告。
初始值设为 0 时此功能无效。
输入初始值后，等级即会被初始化。
发生吸取重试超次时，也会通过黄色信号灯闪烁发出警告。
(2) 显示设备
No
项目
内容
1
综合
显示设置在机器上的所有元件。
2
前侧
只显示设置在前侧台架上的元件。
3
后侧
只显示设置在后侧台架上的元件。
4
托架
只显示设置在托架上的元件。
5
MTS
只显示设置在
MTS
的元件。
(3) 补满
按下[补满]按钮后，会补满指定的供应元件。
补满后，把元件剩余数设定为初始值，解除警告。
No
项目
内容
1
全供应
将机器上设置的所有元件补满。
2
供应设备
将显示的供应装置选择的元件补满。
3
选择供应
将在供应元件列表中选择的元件补满。
(4) [确认]／[取消]按钮
No
项目
内容
1
确定
更新变更内容，退出元件数设置画面。
返回原来的画面。
2
取消
放弃变更内容，退出元件数设置画面。
返回原来的画面。
第 1 部 基本篇 第 2 章 生产
2-67

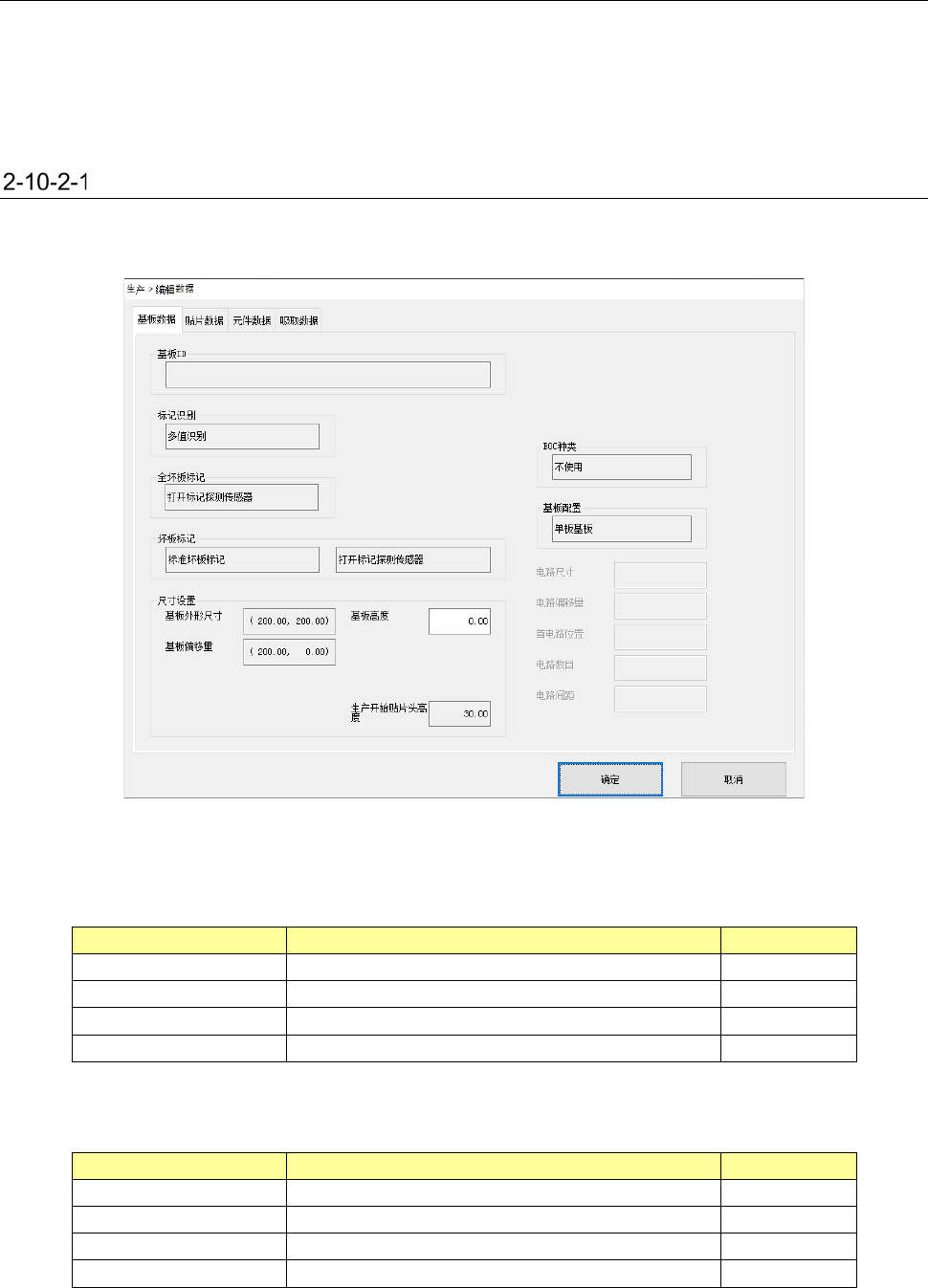

2-10-2 编辑数据
选择生产菜单的[生产程序]-[编辑数据]，或按下重试列表的「数据设定」组的「编辑数据」按钮，即显
示此画面。
生产中发生激光识别错误等时，可 从 生 产画面中对「基板数据」、「贴片数据」、「元件数据」、「吸取数据」
进行变更、重新检查。
基板数据
选择画面上部的基板数据选项卡。
(1) 基本设置
画面左上角的项目为基本设置内容。
项目
内容
用户级别
基板
ID
显示针对基板的注释。
－
标记识别
选择标记识别的图像层次。
－
全坏板标记
显示全局坏板标记的检出动作。
－
坏板标记
显示坏板标记的种类和检测出动作。
－
(2) 设置尺寸
项目
内容
用户级别
基板外形尺寸
显示基板的外形尺寸。
－
基板偏移量
显示基板布局的偏移量。
－
基板高度
输入基板的高度。
程序员
生产开始贴片头高度
显示生产开始时贴片高度。
－
