第 1 部 基本篇 第 2 章 生产
2-157
2-14-13 管脚（引脚）的长度不同(元件用尽)

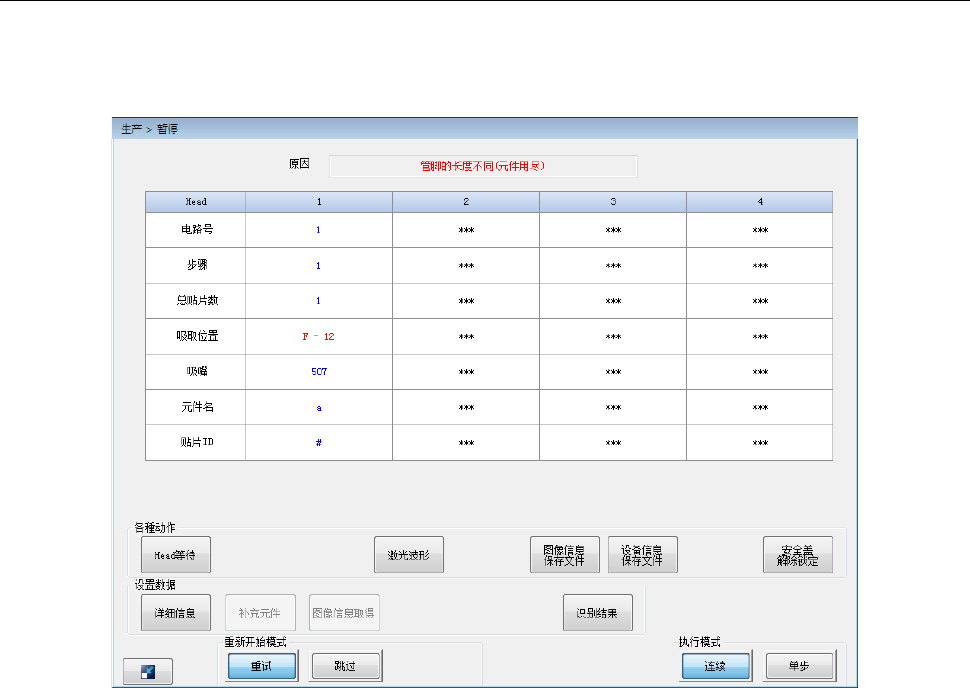

在操作选项 – 生产 – 暂停中勾选了「发生错误时暂停」时，如果发生生产中引脚长度不同(元件用
尽)的情况，则停止生产并显示暂停画面。
元件种类为插入元件的 INS 电解电容器时，其激光高度为距元件的引脚下面 1mm。误将元件高度设定
的过大时，激光高度会无法照射到引脚位置。
在该状态下生产动作吸取元件，吸 取 元件后确认元件时尽管并未吸取元件，如果确认吸嘴前端有无元件，
则成为判断为有元件的状态。
成为该状态时，显示本错误。
发生本错误时，元件高度比实际元件设定的更大。请将元件高度设定为正确值。
第 1 部 基本篇 第 2 章 生产
2-158
2-14-14 识别结果显示功能
发生「插入可能元件判定范围外(异元件)」或者「引脚矫正失败」时，显示识别结果的功能。
因上述原因造成错误发生暂停时，在暂停画面上显示「识别结果」按钮。
插入可能元件判定范围外(异元件)

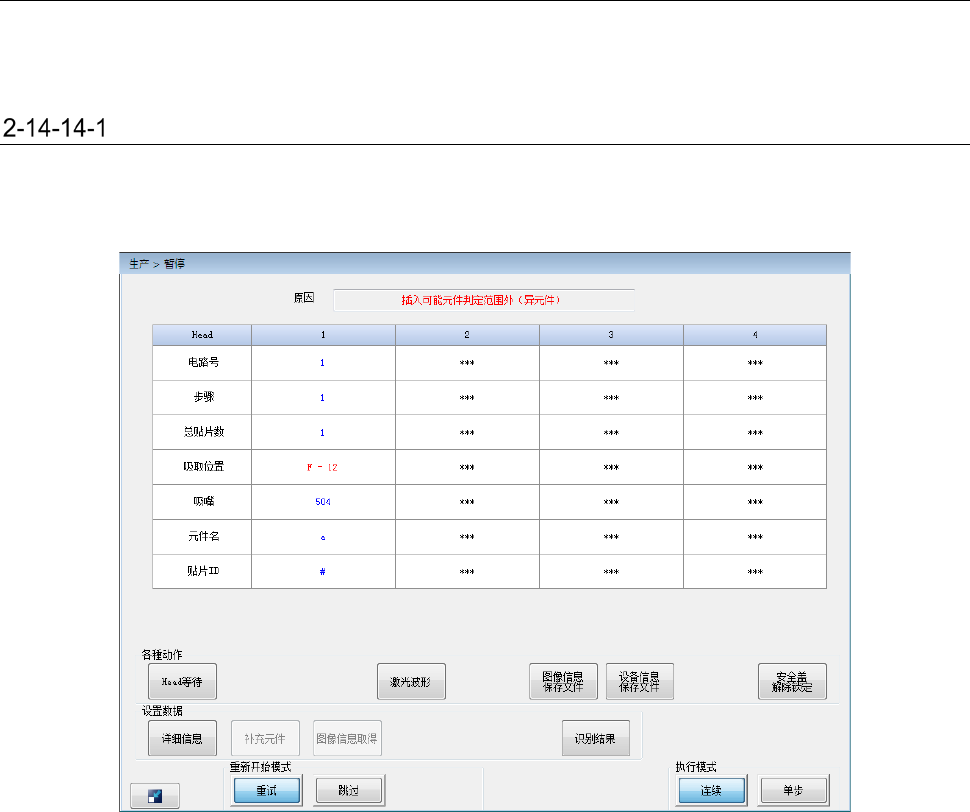

在生产程序的「元件数据（检查页面）」，插入可能元件判定所设定的元件发生错误时，暂停并显示下图
画面。
第 1 部 基本篇 第 2 章 生产
2-159

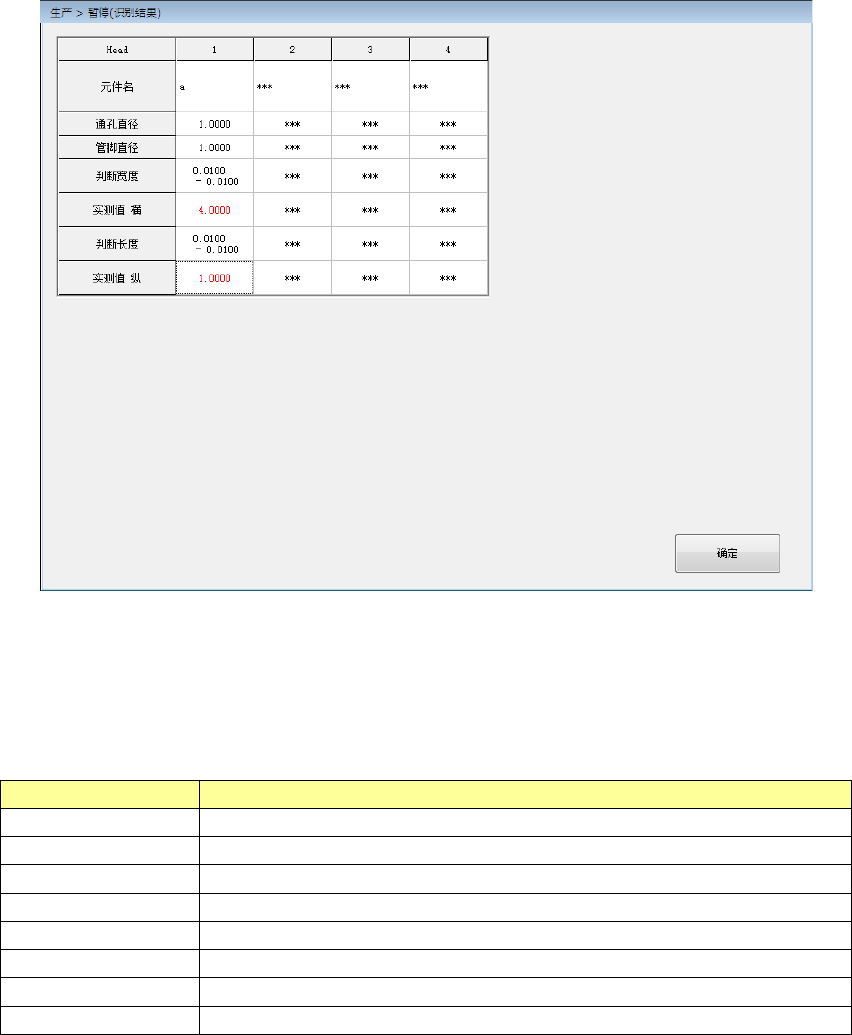

按下识别结果按钮，则显示下图画面。
(1) 列表
显示引脚的识别信息。未进行计测的贴片头项目显示「***」。
「实测值 横」和「实测值 纵」的计测结果，如果在各判定尺寸之内则显示蓝色，在判定尺寸之
外则显示红色。
项目
内容
贴片头名（
Head
）
显示计测的贴片头。
元件名
显示元件的元件名。
通孔直径
显示元件所设定的通孔直径。
引脚直径
显示元件所设定的引脚直径。
判断宽度
显示元件所设定的引脚宽度方向的判定尺寸。
实测值 横
显示横向的激光计测结果。
判断长度
显示元件所设定的引脚长度方向的判定尺寸。
实测值 纵
显示纵向的激光计测结果。
