第 2 部 功能详解篇 第 6 章 操作选项
6-27

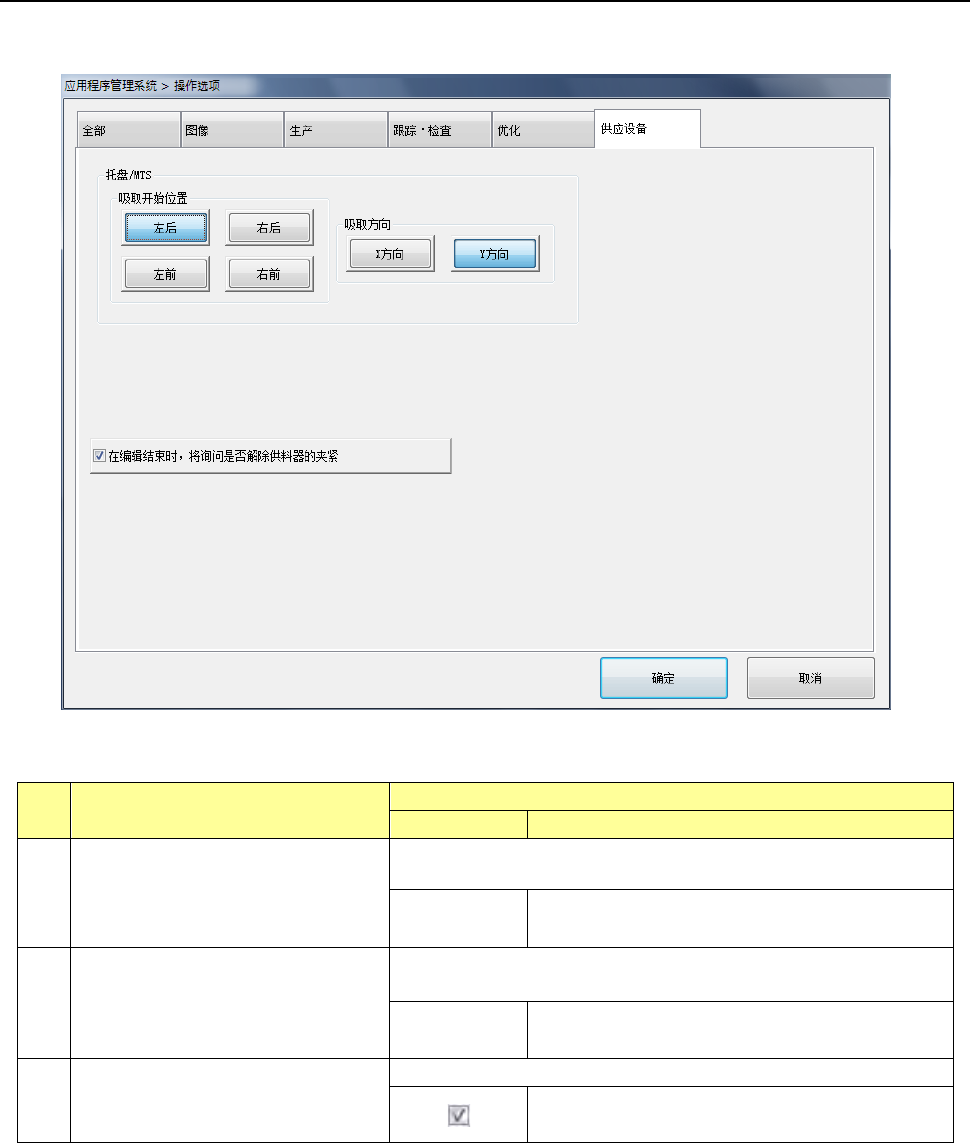

6-7 供给装置
设置托盘等供给装置的操作选项。
No.
项目
内容
状态
动作及详细内容
1 吸取开始位置
设置托盘元件的吸取开始位置。
开始位置 选择左后、左前、右后、右前。
2 吸取方向
设置托盘元件的吸取方向。
吸取方向 选择 Y 方向、X 方向。
3
在编辑结束时，将询问是否解除
供料器的夹紧
设置在编辑结束时，是否询问解除供料器的夹紧。
结束程序编辑时，径向供料器或轴向供料器
为夹紧状态时，询问是否解除夹紧。
第 2 部 功能详解篇 第 7 章 机器设置
7-1
第7章 机器设置
7-1 概要
设置吸嘴配置等机器基本构成。
设置的后的数值，机器构成若无变化，无需改变设置值。
若增加了吸嘴等，机器构成有变化时，请对该部分进行重新设置。
清扫吸嘴后，进行机器定期检查时，请一并检查设置值。
No.
操作组
设置项目
设置内容
1 使用单元
Head
Head
相关单元的使用／未使用
基本
基本相关单元的使用／未使用
传送
传送相关单元的使用／未使用
MTS
MTS
的使用／未使用
3D
传感器
3D
传感器的使用／未使用
2 吸嘴
注册吸嘴一览
已注册的吸嘴号的设计值数据
读吸嘴数据
从吸嘴数据的指定
INI
文件读取
吸嘴分配
ATC
的吸嘴分配
无吸嘴时真空值
未安装吸嘴时的真空值
读
ATC
数据
从
ATC
数据的指定
INI
文件读取
ATC
设置
设置装载的
ATC
、阅览信息、设置判断
3 传送
传送设置
设置传送的动作
支撑台
设置支撑台的动作
外形基准位置设定
设定从原点至基板外形基准位置
4 位置设定
废弃元件位置
设置元件废弃位置
Head
等待位置
设置
Head
等待位置
MTS
装配位置偏差
设置
MTS
装配位置
5 功能设定
吸取错误条件设置
设置吸取错误的条件
标记识别速度
设置标记识别时的速度
吸取前供料设定
设置吸取前进行送料的送料器
Head 高度设定
设置生产开始前的元件高度
设置各供给装置的吸取高度
坏板标记信息的设定
设置坏板标记传播有效
确认吸嘴芯滑动不良
设定吸嘴芯滑动不良检查的使用
/
未使用
元件用尽状态自动解除设置
设置管状供料器类型
V1
的元件用尽状态自
动解除前的时间
改善吸嘴动作
设置使用夹持吸嘴等的动作改善
生产中识别设置
生产一定数量的基板时为了维持精度而进
行的识别动作设置
生产管理数据输出
设置执行生产管理数据输出
6 单元设定
信号灯
设置信号灯的模式
坏板标记传感器示教
坏板标记示教时的设置
在线连接
设置执行在线连接
多针引脚矫正设定 设置在多针引脚矫正使用的治具
第 2 部 功能详解篇 第 7 章 机器设置
7-2
7-2 机器设置的启动与退出
7-2-1 启动机器设置

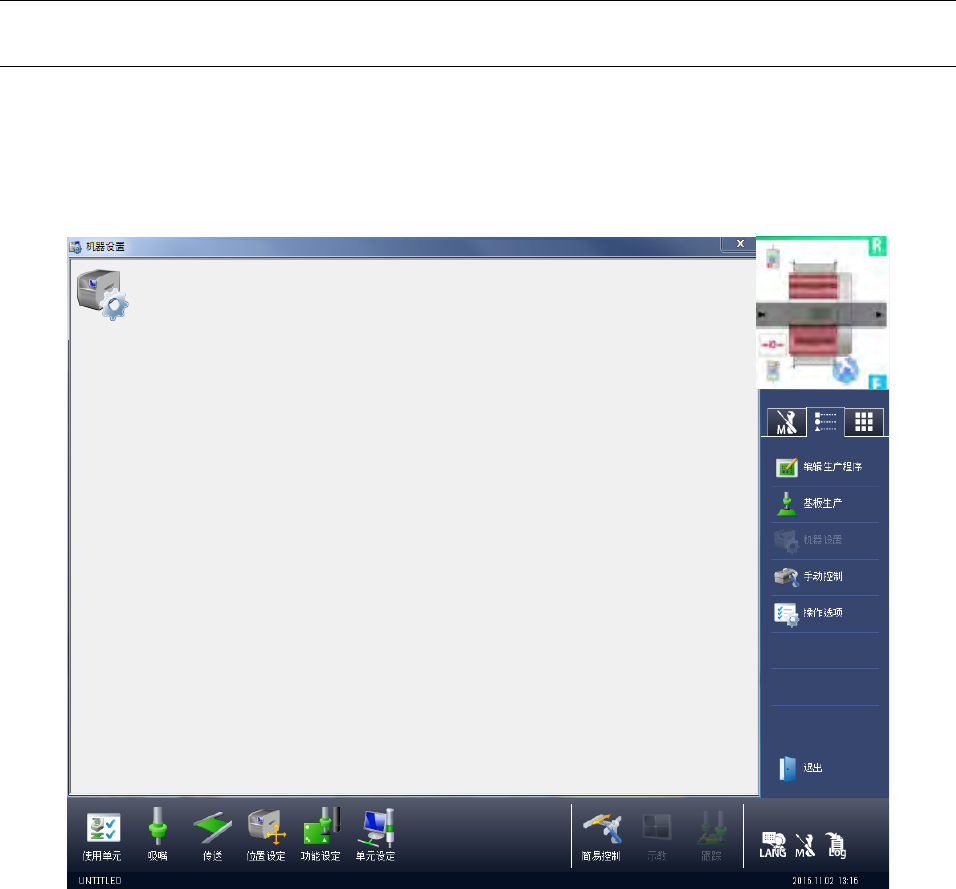

从画面下部的操作区域选择「机器设定」-「机器设置」，或直接从画面右侧的信息区域选择「机器设
置」，可显示下图所示的机器设置初始画面。机器设置的初始画面，右侧显示快捷键。快捷键注册有
常用的功能，按下按钮即可调出各项菜单对应的画面。
初始画面显示机器设置的图标。
按下右侧信息区域中的快捷方式，可调出「编辑程序」「基板生产」「手动控制」「操作选项」的画
面。调出时会退出机器设置，调出选择的功能。
下部的操作区域，显示有机器设置内可设定的项目列表。可进行简易控制的调出、语言切换、显示自
己诊断、输出维护日志。
设置项目分类为「使用单元」「吸嘴」「传送」「位置设定」「功能设定」「单元设定」。
详情请参见「7-3 设定项目」。
