第 2 部 功能详解篇 第 7 章 机器设置
7-30
(2) 设定方法
使用示教输入。

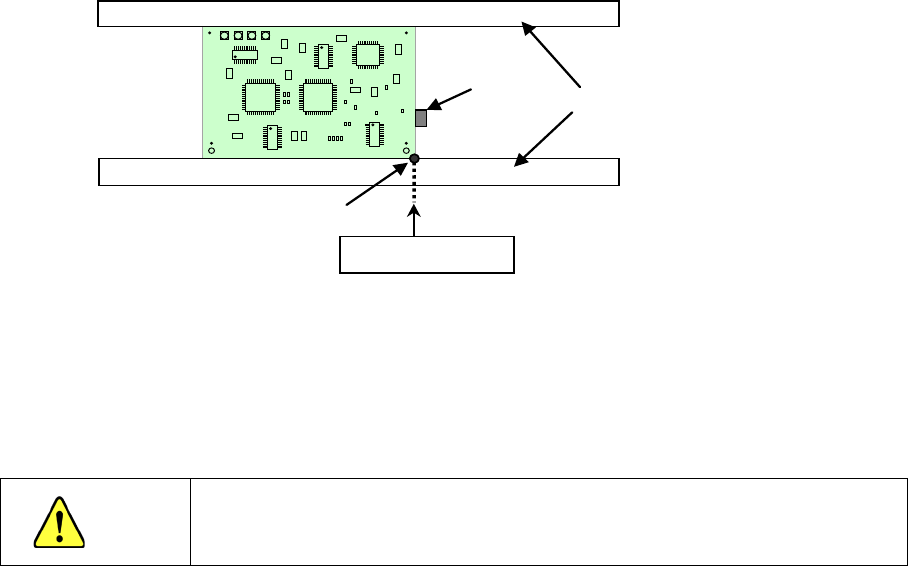

例) L→R 传送时
进行示教时，请将传送挡块设定为<ON>后，实施示教。
传送
传送挡块
外形基准的
位置
X（停止位置）
※ 请调整轨道支撑（挡块主体），使各基板规格的挡销前端 X 方向位置处于以下位置。
・标准规格
传送左→右流动时 560.5±0.5mm
传送右→左流动时 150.5±0.5mm
注意
为了防止人身伤害，示教过程中切勿将手伸入装置内部，也不要将脸和头靠
近装置。
第 2 部 功能详解篇 第 7 章 机器设置
7-31
7-3-4 位置设定
7-3-4-1 元件废弃位置
选择元件废弃位置后，会显示如下元件废弃位置设置画面。
(1) 设定项目
No.
项目
设置内容
1
小型元件
(X
、
Y
、
Z)
小型元件（长边小于
15mm
的元件）的废弃位置
2
中型元件
(X
、
Y
、
Z)
中型元件（长边
180mm
短边
35.5mm
以下的元件）的废弃位置
3
大型元件
(X
、
Y
、
Z)
大型元件（长边
180mm
短边
50mm
以下的元件）的废弃位置
(2) 设定方法
1) 在编辑框中分别输入 XYZ。
2) 使用示教输入。此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
3) 示教 Z 时，输入焦点必须在 Z。
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将
脸和头靠近装置。
注意
第 2 部 功能详解篇 第 7 章 机器设置
7-32
7-3-4-2 Head 等待位置
选择Head等待位置后，会显示如下画面。
(1) 设置项目
No.
项目
设置内容
1
前侧操作时位置
X,Y
位置
2
后侧操作时位置
X,Y
位置
3
ATC
操作时位置
X,Y
位置
4
生产时位置
X,Y
位置
5
拆卸吸嘴时
X,Y
位置
6
元件保护暂停时
X,Y,Z
位置
(2) 设置方法
1) 在编辑框中分别输入 XYZ。
2) 使用示教输入。此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
3) 示教 Z 时，输入焦点必须在 Z。
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
注意
