第 2 部 功能详解篇 第 6 章 操作选项 6- 21 6- 5 跟踪、 检查 设置跟踪、检查 的 操作 选项。 6-5- 1 检查有效 按下［检查有效 ］ 按钮， 会显示 “ 检查有 效选项设 置画面 ”。 No. 项目 内容 状态 动作及详细内容 1 检查芯片站立 设置执行芯片站 立检查。 对元件数据的 [ 芯片站立 ] 有效的元件，进行 芯片站立 检查。 与元件数据的 设置无关，不进行芯 片站立检查。 2 检查异元件 设置执行检…
第 2 部 功能详解篇 第 6 章 操作选项
6-20

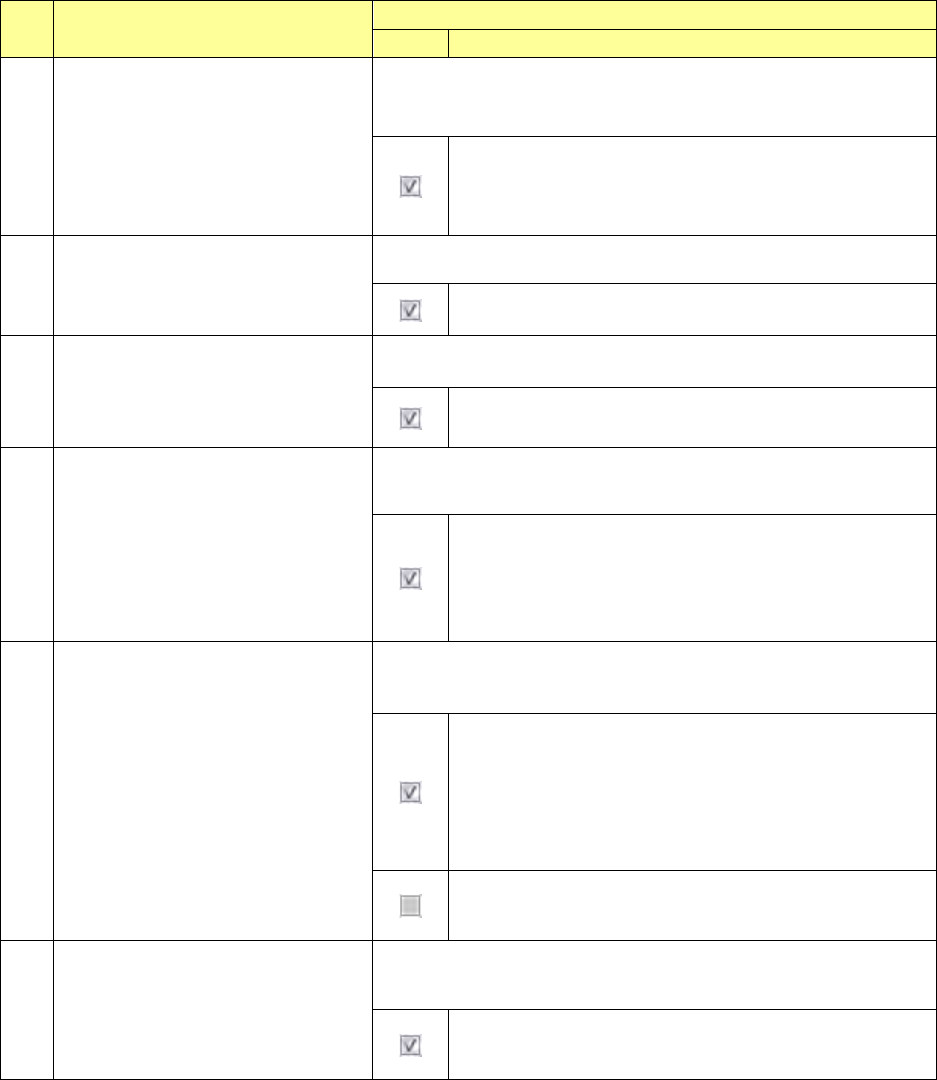

No.
项目
内容
状态
动作及详细内容
4 吸取元件前送料
设置元件吸取前进行送料顶推的功能。
MS 参数>顶推选项的「吸取前顶推」有效时，才能选择此项
。
元件吸取前进行送料顶推。此功能有效时，功能设
置「各送料器类型的吸取前送料设置」会变为可选
择的状态，可进行设置。
5 放回吸嘴时不检查其姿势
设置检测吸嘴归还姿势的功能。
不检测吸嘴的归还姿势。
6 托盘拉出速度为低速 2
设置托盘拉出的速度使用低速 2。
低速 2 变为可选择的状态。
7 开始生产时不询问
设定开始生产时是否要吸取元件前送料。
「吸取元件前送料」为有效时可以选择。
在开始生产时不显示吸取前送料「是」还是「否」
的问讯信息画面，第一次吸取不进行「吸取元件前
送料」动作，从第二次吸取开始进行「吸取元件前
送料」动作。
8 高密度贴片
设置作为标准生产动作，是否在一定的可同时吸取范围内进
行生产动作。1005、0603 各自进行设置。
根据元件尺寸可同时吸取范围会变化。对于极小元
件，可同时吸取范围会变小，要在吸取数据的吸取
坐标附近的位置进行吸取。吸嘴超出模部的吸取，
会出现吸取偏移错误。以此防止贴片时相邻元件与
吸嘴接触。
作为标准生产动作，在一定的可同时吸取范围内进
行生产动作。
9
方向判定的余量在基准值以下为
错误
设置是否使用方向判定的余量在基准值以下为错误。
元件数据的方向判断余量在基准值以下时为错误，
无法开始生产。
第 2 部 功能详解篇 第 6 章 操作选项
6-21
6-5 跟踪、检查
设置跟踪、检查的操作选项。
6-5-1 检查有效
按下［检查有效］按钮，会显示“检查有效选项设置画面”。
No.
项目
内容
状态
动作及详细内容
1 检查芯片站立
设置执行芯片站立检查。
对元件数据的[芯片站立]有效的元件，进行芯片站立检查。
与元件数据的设置无关，不进行芯片站立检查。
2 检查异元件
设置执行检查异类元件功能。
对元件数据的[检查异元件]有效的元件，进行异元件检查。
尽管元件数据有设置，但不进行异元件检查。
3 检查元件姿势
设置执行元件姿势检查功能。
对元件数据的短边和长边的比率与测量结果的比率进行比
较，差值未在一定范围时，为元件方向异常。
第 2 部 功能详解篇 第 6 章 操作选项
6-22
No.
项目
内容
状态
动作及详细内容
4 检查吸取位置偏差
设置执行检查吸取位置偏差功能。
吸取元件后，通过激光识别判定取位置偏离吸嘴中心的数
值。
5 检查吸嘴凸出
设置执行检查吸嘴凸出功能。在机器设置中设置了精度优先时，才可
以设置本项。
检查吸嘴凸出功能有效。在进行高密度贴片吸取元件中吸嘴
从元件凸出时，会显示吸取位置偏离错误。
6 带回元件检查
设置执行带回元件检查功能。
带回元件检查功能有效。
7 判定是否为可插入元件
设置是否执行可插入元件的判定。
执行可插入元件的判定。
8 引脚矫正
设定是否执行引脚矫正。
执行引脚矫正。
9 多针引脚矫正
设定是否执行多针引脚矫正。
执行多针引脚矫正。
