JM-50使用说明书.pdf - 第302页
第 1 部 基本篇 第 4 章 制作生产程序 4-2 4- 2 环境设置 对制作、编辑生 产程序的环境进行设置。 在此对「 变更用户组 」 、 「设置 用户组 环境」 、 「显示 语言设置」以及 「 调整时间和 日期 」 进行说明。 4-2- 1 用户组 本设备根据作业 人员的操作熟练程度，设 置了 用户组 ，对操作范围 进行了限制。 变更 用户组 时，需输入密码。 变更用户组 请从桌面 画面菜单选 择「环境设置」 -[ 变更用户组 ]…
第 1 部 基本篇 第 4 章 制作生产程序
4-1
第4章 制作生产程序
4-1 流程图
本章将对 No8 进行说明。同时，也将对 No9 的“校正”部分予以说明。
No.
生产流程图
备注
1
确认
ATC
周围的状况，进行日常检
查。
2
确认主气压(0.5MPa)。
3
在实施前确认装置内部是否有异物
等。
4
节假日后或寒冷地区，必须进行预热
(10
分钟左右
)
。
5
6
如果因日常检查、设置基板时清扫吸
嘴、改变基准销位置等而改变了机器
的初始设置状态时，请重新进行「机
器设置」。
(参见“第 7 章 机器设置”)
7
参见
“
第
5
章
数据库
”
8
9
发生贴片位置偏移、定心不良等贴片
不正常时，可在「编辑程序」中进行
校正。部分元件数据可在「生产」中
进行校正。
10
11
12
13
定期实施。
(
参见
“
第
3
章
维护
”)
调整机器设置
制作元件数据库
有错误贴片
无错误贴片
必要
不必要
不必要
必要
检查设备
接通电源
返回原点
预热
设置基板
在“机器设置”中
设置变更部分
在“数据库”中
制作元件数据
<制作、编辑生产程序>
●基板数据
●贴片数据
●元件数据
●吸取数据
校正
生产
结束生产
关闭电源
日常检查
检查贴
第 1 部 基本篇 第 4 章 制作生产程序
4-2
4-2 环境设置
对制作、编辑生产程序的环境进行设置。
在此对「变更用户组」、「设置用户组环境」、「显示语言设置」以及「调整时间和日期」进行说明。
4-2-1 用户组
本设备根据作业人员的操作熟练程度，设置了用户组，对操作范围进行了限制。
变更用户组时，需输入密码。
变更用户组
请从桌面画面菜单选择「环境设置」-[变更用户组]。
显示变更用户组画面。

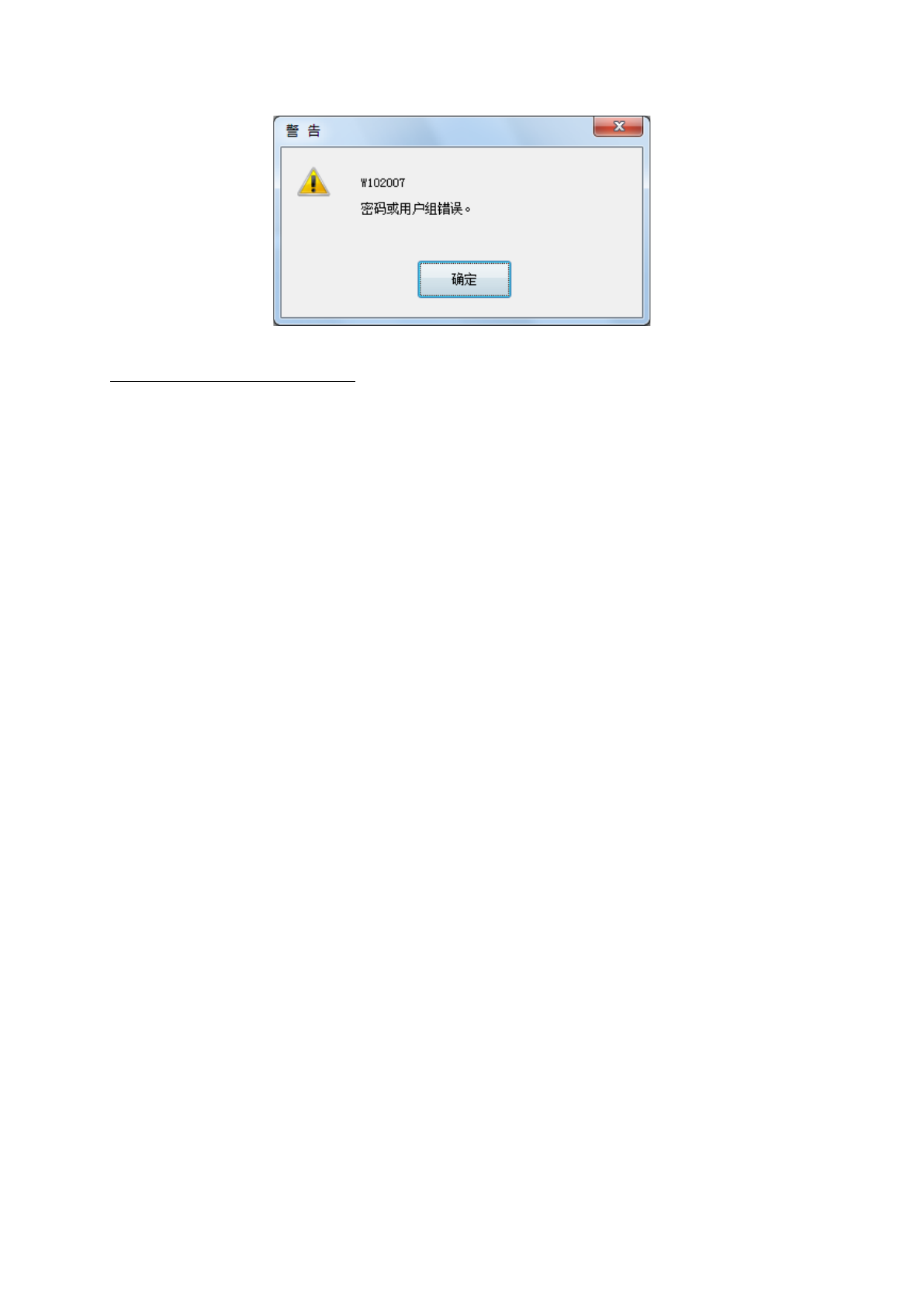

选择用户组，输入密码后，按[确定]按钮，即变更用户组。
用户组
概 要
操作员
有资格执行生产准备的用户组。
可执行生产，但不能进行编辑程序及各种设置。
程序员 可制作生产程序的用户组。限制机械操作等。
管理者
高于“程序员”的级别，属于机器管理人员。有资格选择「机器设置」、「手动
控制」、「自己诊断功能」项目。但是，不能进行目的为机械修理及重新调整等
的操作。
维护（员）
有资格进行主机版本升级的用户组。
需要进行版本升级时，关于密码事宜将另行联系。
修理工程师 原则上是接受过教育的维护人员所使用的级别。
※各用户组可使用的功能请参照“13-2 各用户组可使用的功能”。
