第 2 部 功能详解篇 第 11 章 选项组件
11-29
插入元件(扩展配列)的规格
(1) 数
• １元件可以最多定义 20 个要素组。
• １个要素组只能指定１种要素。
(2) 尺寸规格
3D
传感器
INS 销要素
电极间距
0.5
～
12 mm
电极尺寸
0.2
～
2.0 mm
电极数
2
～
240
个
/ 1
要素组
最大
288
个
插入元件(扩展配列)的数据制作概要

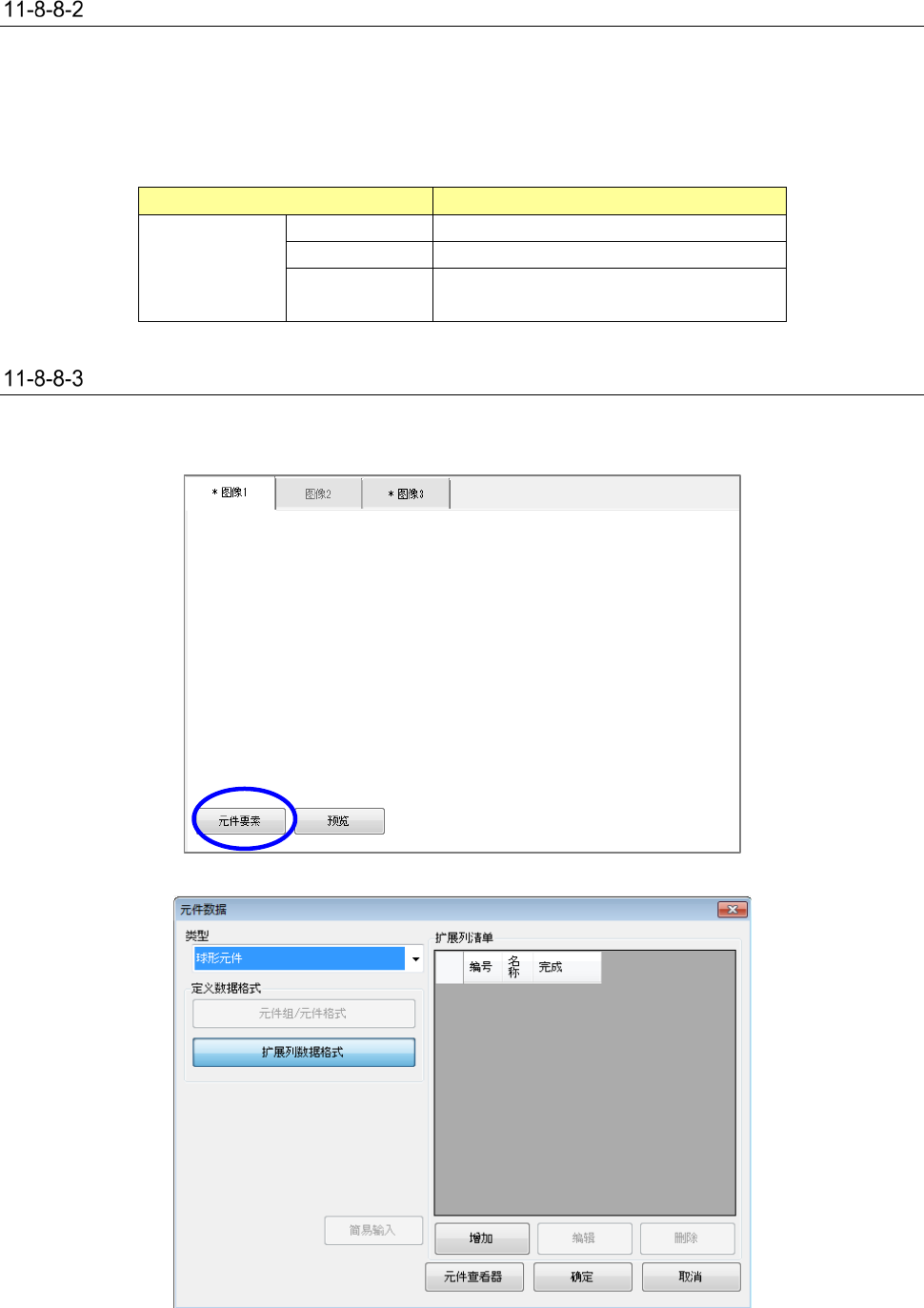

在「元件数据」设置的元件为插入元件的图像元件时，在「图像数据」的“格式”画 面 显示「元件要素」
按钮。
点击「元件要素」，则显示以下要素数据制作画面。
第 2 部 功能详解篇 第 11 章 选项组件
11-30
● 类型：仅可选择球形元件。
● 定义数据格式
◇ 扩展列格式：用 XY 坐标指定每一个识别要素（INS 销）定义配置的数据。
制作“随机配置元件”的数据时选择。
仅可选择扩展配列数据格式。
● 要素组清单：以清单形式显示制作的要素组。
制作新要素组时，请点击“增加”按钮，对已有要素组进行编辑时请点击“编辑”按钮。
扩展配列数据格式的制作

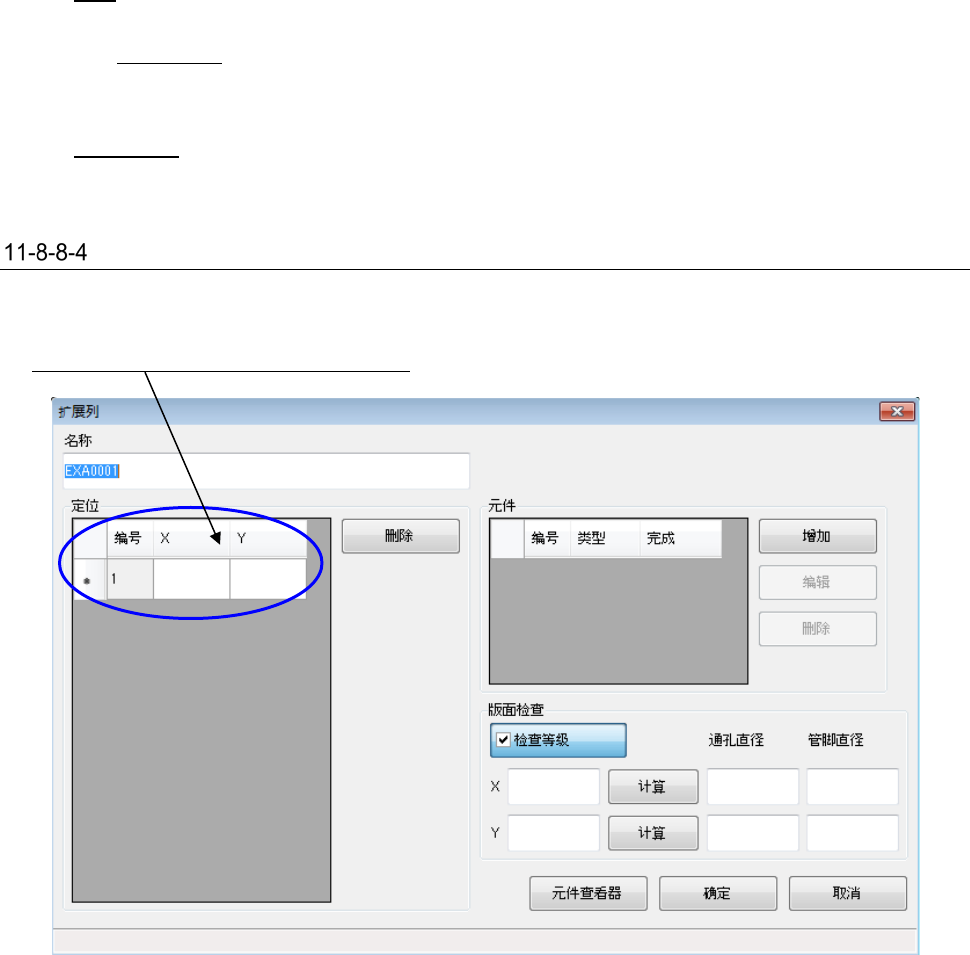

在通用图像元件的数据制作初始画面，选择“扩展列数据格式”则显示以下画面。
对“扩展列数据格式”，需要对每一个要素分别指定配置 X,Y 坐标。
在“定位”区域分别对每一要素进行配置。X,Y 坐标是指与元件中心位置的距离。
※ 定位可以最多设置 256 个。
第 2 部 功能详解篇 第 11 章 选项组件
11-31
11-8-9 元件查看器
可以实时看到所制作的插入元件数据。
打开元件查看器
可以从以下 3 处打开｢元件查看器｣，打开的位置不同操作方式和显示内容有所不同。
打开｢元件查看器｣处
编辑要素数据
显示内容
图像格式画面 需关闭｢元件查看器｣
显示全部要素组
要素数据画面
无需关闭｢元件查看器｣
要素组画面 仅显示当前的要素组
(1) 从图像格式画面打开

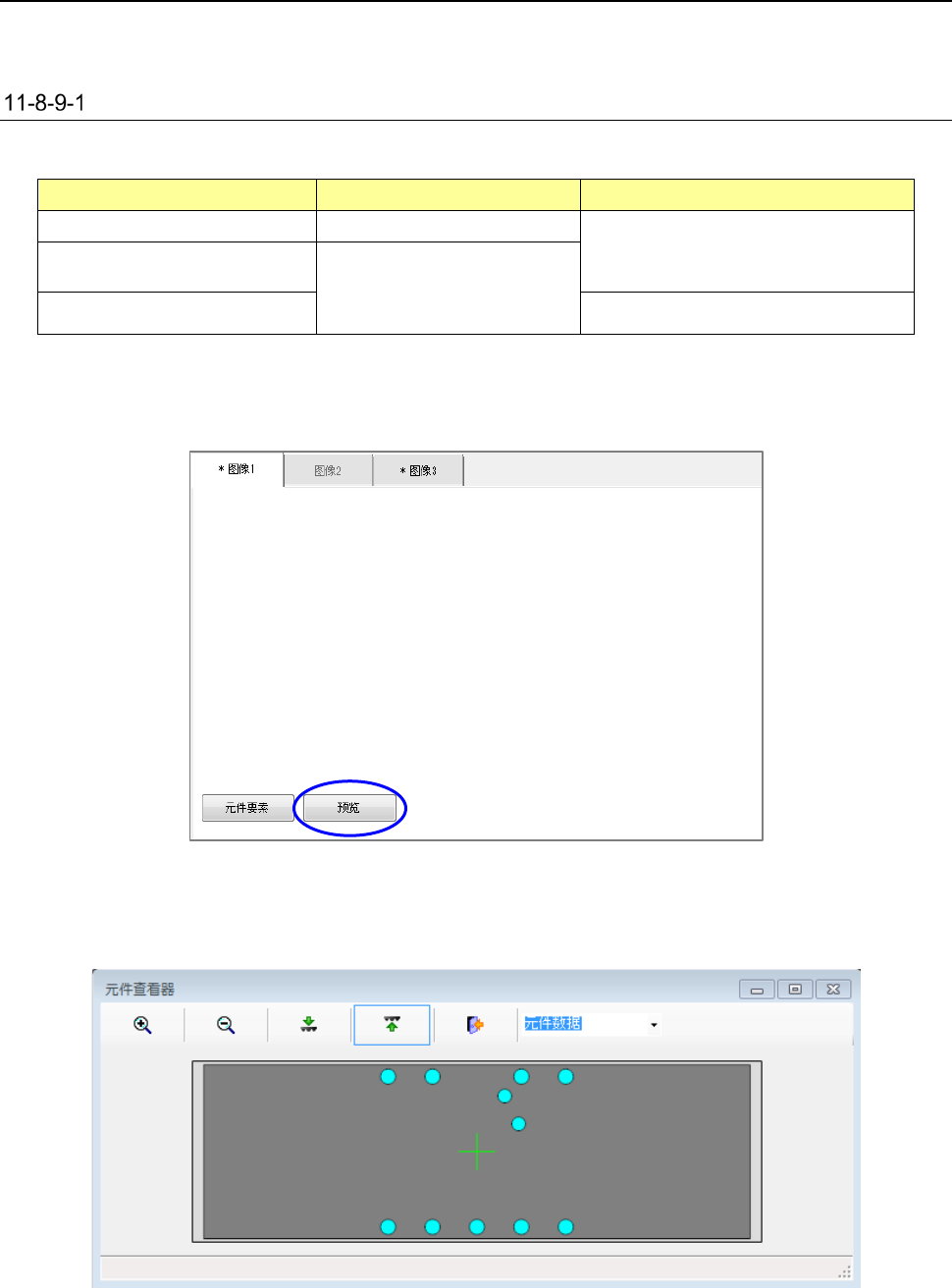

为插入元件时，在图像格式画面显示[预览]按钮。
◇ 点击[预览] 按钮则显示以下画面。
・球形元件的预览画面
