第 1 部 基本篇 第 3 章 维护
3-24
1) 请如图所示从治具块上取下引脚矫正单元。
2) 请确认引脚矫正单元的矫正治具部分，除去异物等。
请不要取下矫正治具本体，用气枪等进行清扫。
3) 清扫后，请将引脚矫正单元安装在治具块上。请注意避免组装朝向错误，否则无法矫正。
注意
请勿取下矫正治具。
检查项目

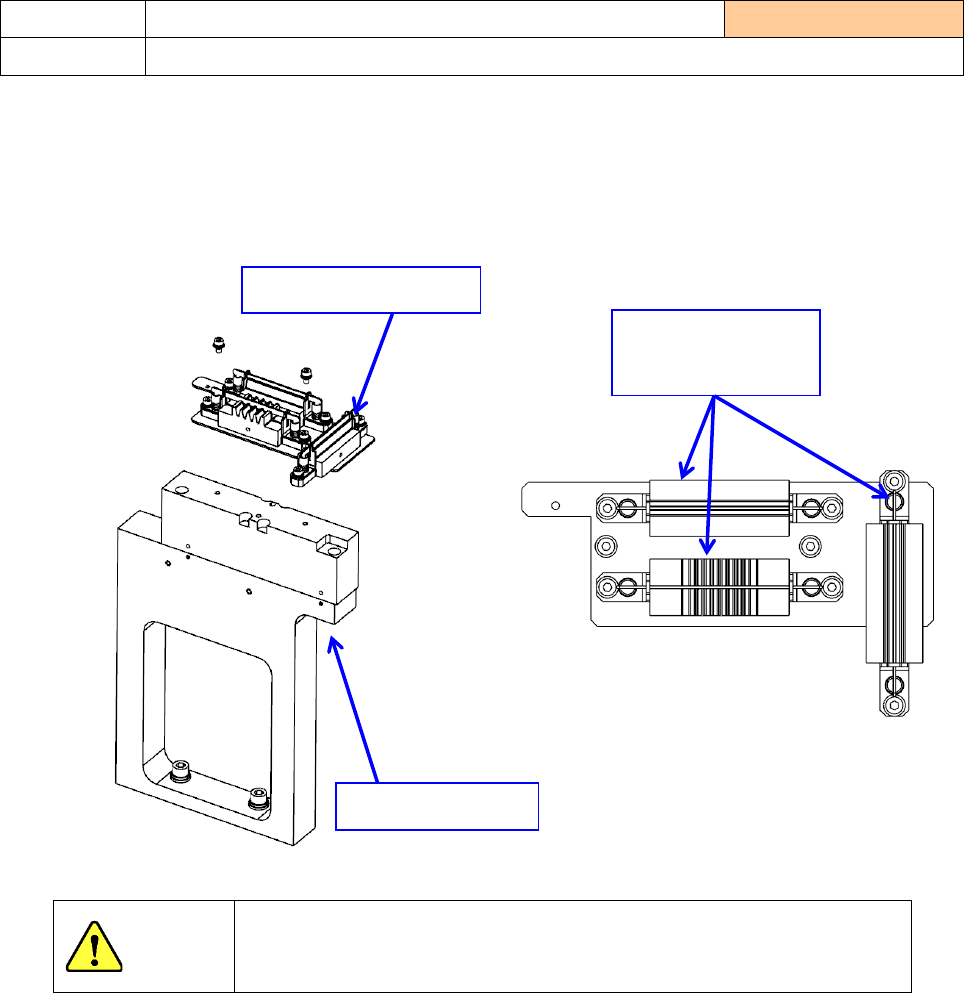

3-2-16 多针引脚矫正单元
实施频度 ：每月
检查内容 清扫矫正治具
矫正治具
※请勿取下
多针引脚矫正单元
治具块
第 1 部 基本篇 第 3 章 维护
3-25
3-3 注油
1) 用注油枪从 XY 轴直动单元的润滑油注油孔注入润滑油。
使用润滑脂枪/注油嘴
40127626 GREASE_GUN
40127627 GREASE_GUN_NOZZLE
※ 于注油嘴，请把上述润滑脂枪上标准配备的注油嘴更换为
40127627 GREASE_GUN_NOZZLE 后使用。
危险
为防止突然起动造成事故，请切断电源后，再进行维护作业。
注意
LM 导轨和滚珠丝杠的润滑油是不同的。请不要混合使用。
注油项目

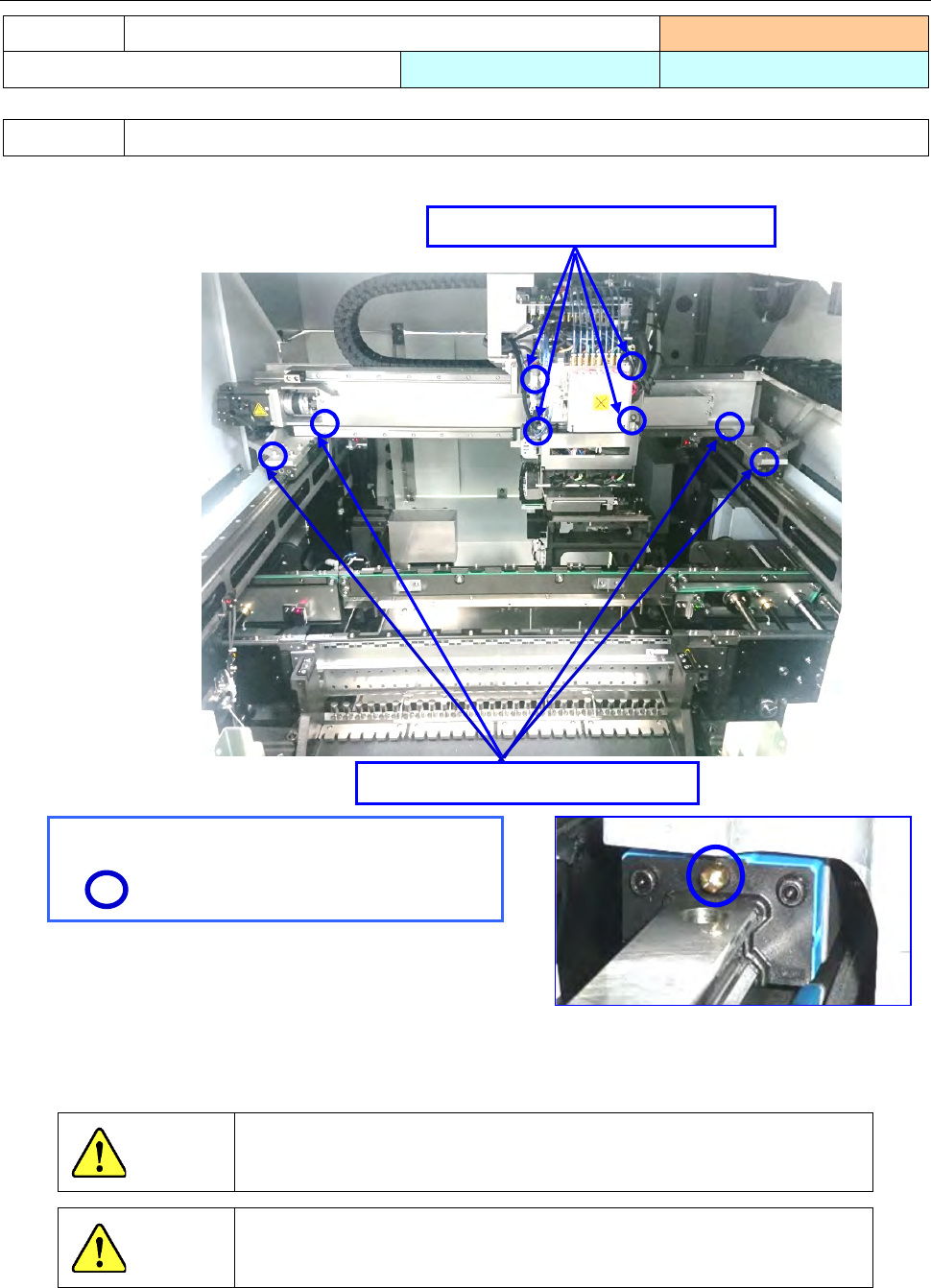

3-3-1 XY 轴直动单元
实施频度 ：每 6 个月
使用工具 ：注油枪 使用润滑油 ：6459 润滑油 N
注油位置 XY 轴直动单元
X 轴直动单元轨道 上下左右 4 处
Y 轴直动单元轨道 上下前后 4 处
※注油位置
圆圈部位 LM 导轨 润滑油注油孔
第 1 部 基本篇 第 3 章 维护
3-26
1) 用注油枪，从 X 轴滚珠丝杠的润滑油注油孔注入润滑油。
使用润滑脂枪（泵）/注油嘴
40098975 NSK_HGP
40106055 FLEXIBLE_NOZZLE
※ 关于注油嘴，使用上述润滑脂枪上标准配备的注油嘴也能注油，
但使用 40106055 FLEXIBLE_NOZZLE 比较方便。
危险
为防止突然起动造成事故，请切断电源后，再进行维护作业。
注意
LM 导轨和滚珠丝杠的润滑油是不同的。请不要混合使用。
注油项目

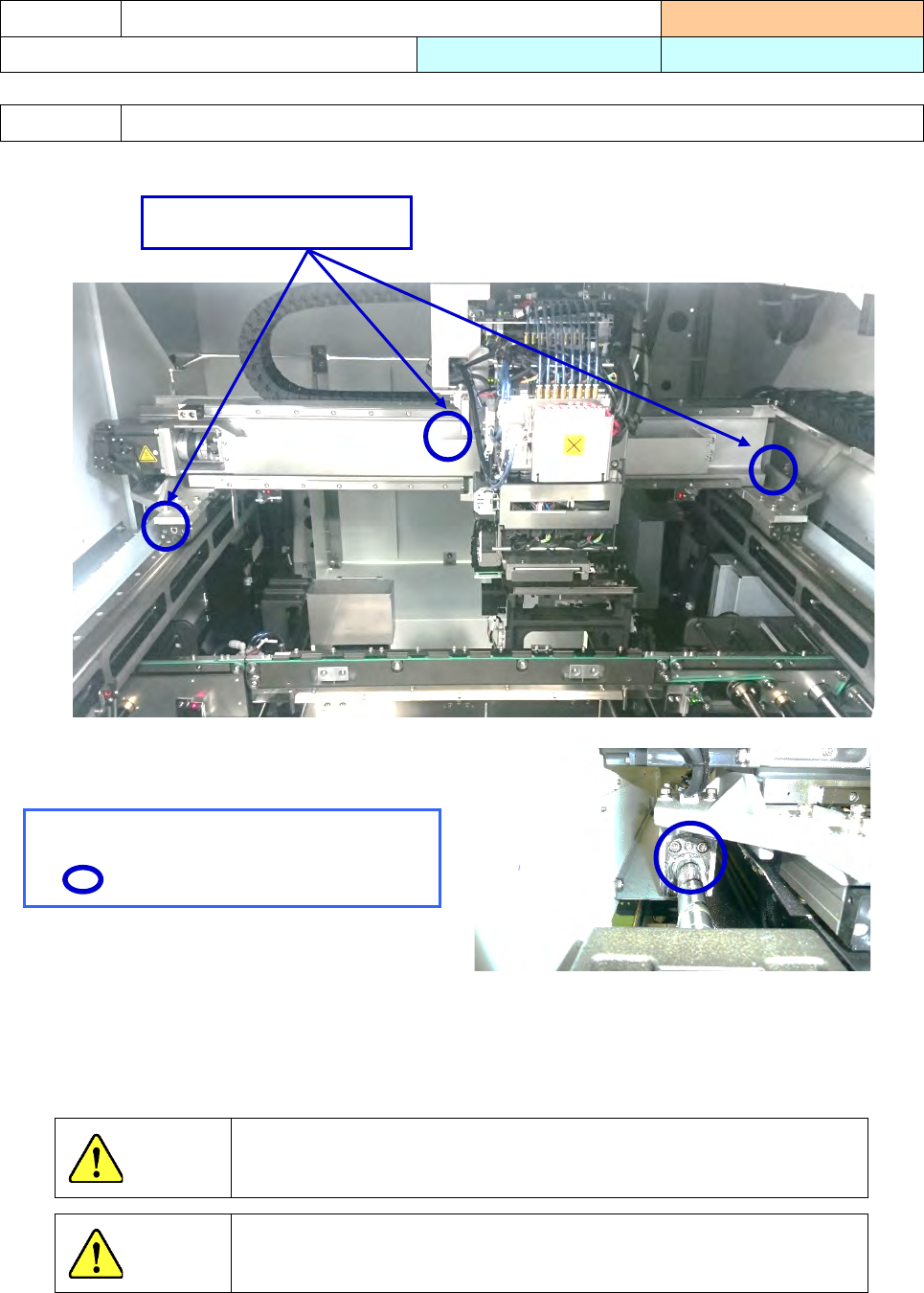

3-3-2 X/Y 轴滚珠丝杠
实施频度 ：每 2 个月
使用工具 ：手持油泵 使用润滑油 ：NSL 润滑油
注油处 X 轴滚珠丝杠（润滑油注油孔）
※注油位置
圆圈部位滚珠丝杠 注油孔
Ｘ/Y 轴滚珠丝杠 3 处
