第 1 部 基本篇 第 2 章 生产 2- 142 2- 14 - 4 打开安全盖（安全罩） 在用户模式的生 产动作过 程中 安全盖（安全 罩） 锁定时 ，可打开 安全盖（安全罩） 。 在维护模式的生 产动作过 程中 安全盖（安全 罩）打开 时，则会暂 停生 产，显示暂 停画面。 在维护模式中 打开 安全盖 （安全罩）的状态下按＜ S TA R T ＞按钮 ， 将以低速重新 开始生产。 在用户模式中 打开 安全盖 （安全罩）的状态下不能…
第 1 部 基本篇 第 2 章 生产
2-141
(2) 生产信息
显示发生错误时的生产信息。
项目
内容
电路号
显示发生错误元件的电路号
标记号
显示发生错误元件的标记号
步骤号
显示发生错误元件的步骤号
总贴片数
显示贴片的总数
(3) 重新生产
选择重新开始生产时的再次识别标记的方法。
项目
内容
在同一位置重试
不变更标记位置进行标记的再次识别。
在示教位置进行识别
把通过示教设定的坐标，作为标记识别的坐标使用。
执行功能栏的示教就可以选择。
把示教位置作为识别结果
通过示教设定坐标，在该坐标再次进行标记识别。
执行功能栏的示教就可以选择。
(4) 各种动作
显示有关暂停的各种信息，进行设置。
项目
内容
图像保存
将
VRAM
的图像保存到文件。
安全盖解除锁定
Head
未吸取元件时，解除安全盖（安全罩）锁。
选择重新生产
因台架标记识别错误以外的标记识别错误而暂停后，只能选择［再识别］。
按功能栏的[示教]按钮执行示教时，可选择重新生产项目中的其他项目。
执行了一次示教，在重新生产项目为可选状态下进行再次示教，按[取消]按钮返回时，返回到重新生产
项目只可选[再识别]的状态。
此处的示教，仅对该基板有效。如果同一标记识别错误在其他的基板上也同样出现，则应该结束生产，
通过编辑生产程序，对标记坐标以及识别示教进行修改。
注意
此处的选择仅对当前已经定心的基板有效。
从下次基板开始，生产程序的值为有效。
若因批次变更等更改了标记的条件，请编辑生产程序。
第 1 部 基本篇 第 2 章 生产
2-142

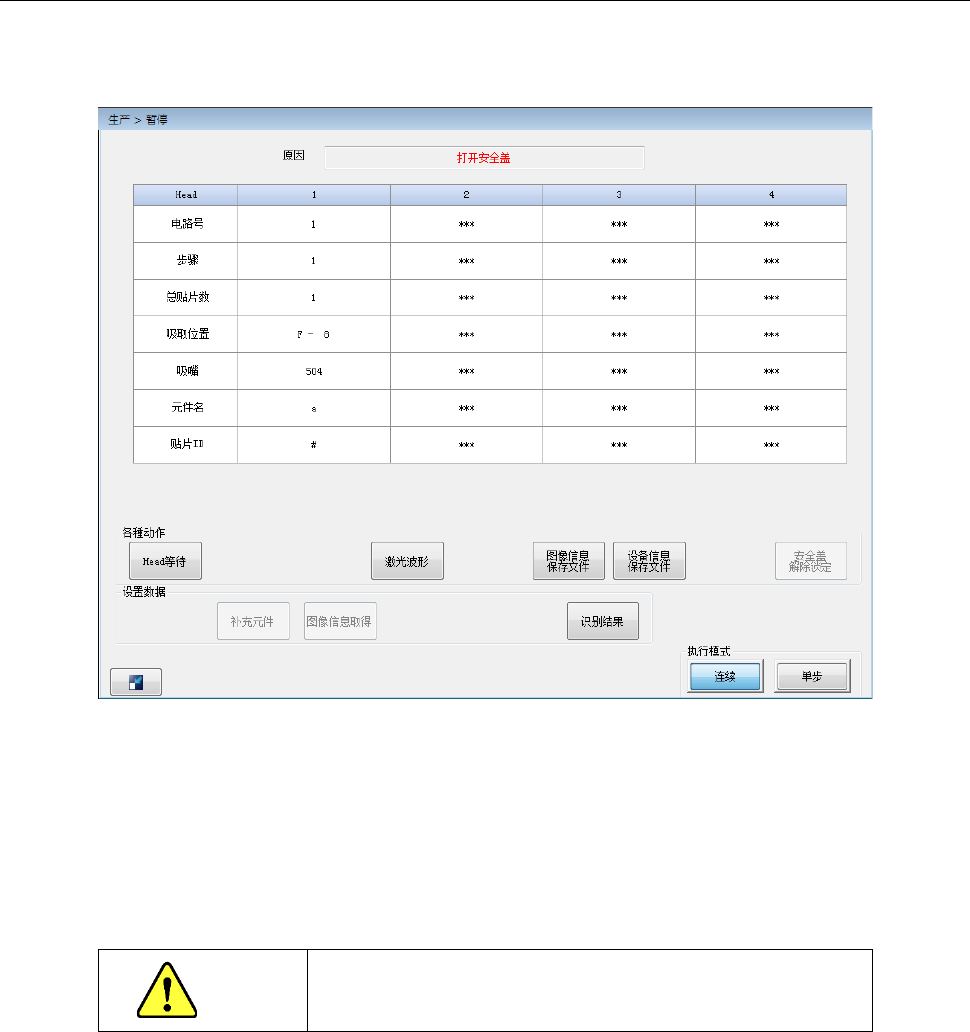

2-14-4 打开安全盖（安全罩）
在用户模式的生产动作过程中安全盖（安全罩）锁定时，可打开安全盖（安全罩）。
在维护模式的生产动作过程中安全盖（安全罩）打开时，则会暂停生产，显示暂停画面。
在维护模式中打开安全盖（安全罩）的状态下按＜START＞按钮，将以低速重新开始生产。
在用户模式中打开安全盖（安全罩）的状态下不能重新开始生产。
按下<STOP>按钮，即显示中断提示信息，转换到生产中断动作。
详细情况请参见「2-14-1 发生错误」中的项目。
注意
在安全盖（安全罩）打开的状态下进行生产非常危险。
切勿将手或头等伸入装置内，也请勿靠近装置。
第 1 部 基本篇 第 2 章 生产
2-143

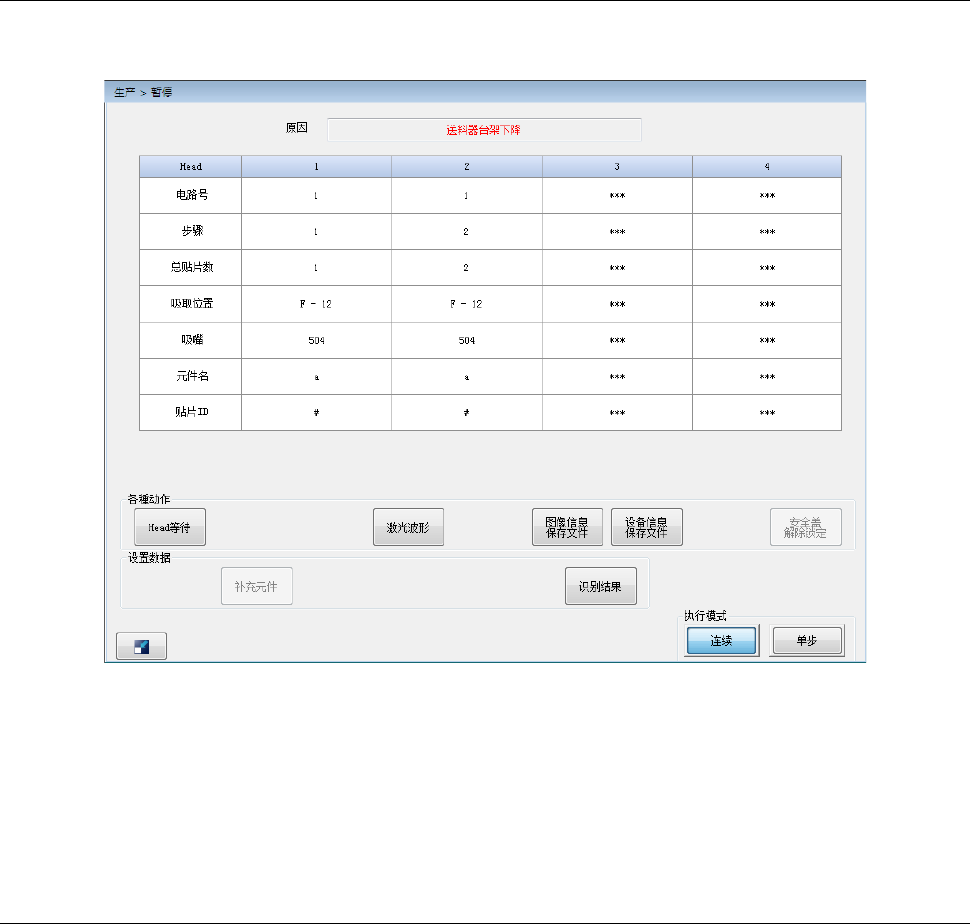

2-14-5 供料器台架下降
在生产动作中如果供料器台架下降，生产将暂停，显示暂停画面。
在供料器台架下降状态下，不能执行生产的开始/重新开始。
为了开始/重新开始生产动作，应正确设置供料器统一更换台后使供料器台架上升，按下<START>按钮。
此外，如果在显示此画面时按下<STOP>按钮，则变为执行生产停止动作。
具体内容，请参照「2-14-1 发生错误」的项目。
2-14-6 送料器浮动检测
检测出送料器浮动后，生产会立刻异常结束。在轴运行过程中检测出送料器浮动时，会使伺服 OFF。
重新开始时必须伺服锁定。
检测出送料器浮动后，即使按下<START>按钮也不能重新开始生产。
要重新开始生产时，必须重新正确安装供料器统一更换台，再按＜START＞按钮。
详细情况请参见「2-14-1 发生错误」中的项目。
