第 2 部 功能详解篇 第 7 章 机器设置
7-3
7-2-2 退出
点击画面右上方的关闭按钮 [×]，按下信息区域的退出按钮后，或按下快捷键即可退出机器设置。

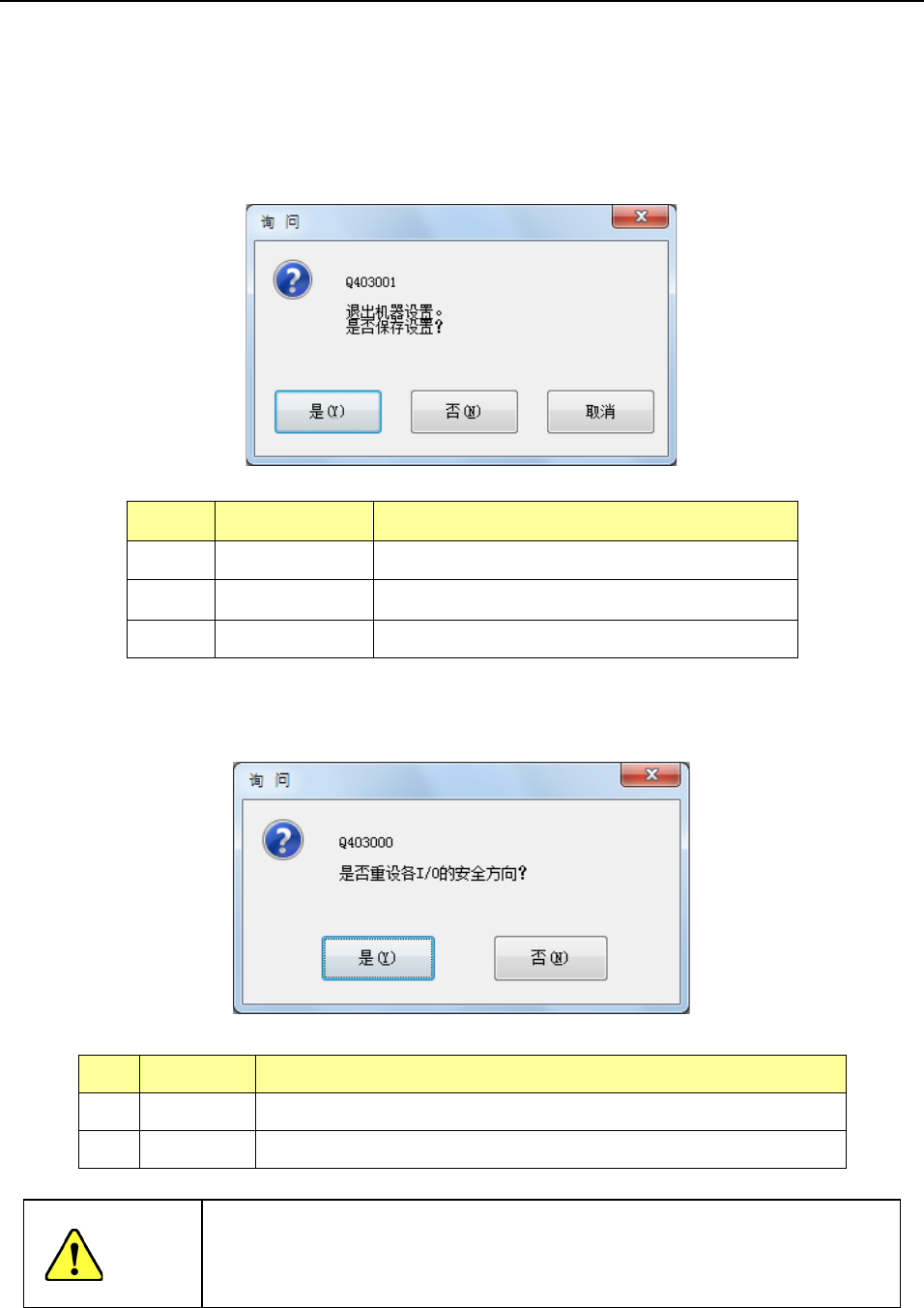

(1) 保存设置值
各设置组的各画面中都设有[确定]和[取消]按钮。即使按下 [确定] 按钮，也不会立刻保存到 SSD
内。在机器设置组中修改设置值后，会显示是否实施保存的画面，此时，按下 [是] 按钮后，数
据才会被保存在 SSD 内。
No.
选择按钮
处理
1 是 将设置值保存到 SSD。
2 否 使设置值无效。
3 取消 取消退出命令。
(2) 各 I/O 安全方向的设置
选择退出处理后，会显示各 I/O 安全方向设置画面。
No.
选择按钮
处理
1 是 执行 I/O 安全方向的设置后，退出机器设置。
2 否 返回机器设置画面。
单击「是」后，轴即开始移动，并开始执行各 I/O 的安全方向的设置。
因此，在单击「是」以前，请务必确认装置内部无人作业。为了避免人身伤
害，在装置运行时切勿将手放入装置内部，也不要将脸和头靠近装置。
注意
第 2 部 功能详解篇 第 7 章 机器设置
7-4
7-3 设定项目
机器设置中的设定项目分为以下各组。
No.
操作组
显示按钮
设定项目(操作)
1 使用单元
Head
基本
传送
MTS
3D
传感器
2 吸嘴
注册吸嘴一览
读吸嘴数据
吸嘴分配
无吸嘴时真空值
读
ATC
数据
ATC
设置
3 传送
基板传送
支撑台
外形基准位置调整
4 位置设定
废弃元件位置
Head 等待位置
MTS 装配位置偏差
5 功能设定
设置吸取错误条件
标记识别速度
吸取前供料设定
Head
高度设定
设置坏板标记信息
确认吸嘴芯滑动不良
设置元件用尽状态的自动解除
改善吸嘴动作
设置生产中识别
输出生产管理数据
6 单元设定
信号灯
坏板标记传感器示教
在线连接
设置多针引脚矫正
第 2 部 功能详解篇 第 7 章 机器设置
7-5
7-3-1 使用单元
7-3-1-1 Head
选择Head，会显示以下的画面。
点击各选项卡，可指定 [Head]、[基本]、[传送]、[MTS]、[3D传感器]。
(1) 设置项目
No.
项目
设置内容
1 Head
指定单元的使用／不使用。
万一单元发生故障时，若本项目里设置为“不使用单元”，可在不变更
生产程序数据的情况下执行吸取贴片。
1) 为了完成生产程序贴片，需要上述单元时，实际可否进行贴片，请见下表。
No.
单元
生产动作
1
Head
Head1
Head2
Head3
Head4
若这些 Head 有准备贴片的元件时，则有替代的 Head，未指定 Head
时则会用替代 Head 进行贴片。不能贴片时，在生产开始前检查时
会出现错误而无法生产。出现这种情况时请修改生产程序。
优化功能，不对这些
Head
分配元件。
2
θ 轴 1
θ 轴 2
Head 的 θ 轴是每 2 轴控制方式。因此，当取消 θ 轴的勾选后，以
下所示的对应贴装头也一起不可使用。
θ 轴 1：Head1、Head2
θ 轴 2：Head3、Head4
3
HMS
只要删除功能，即可执行贴片。
4
ZA
轴
只要删除功能，即可执行贴片。
5
OCC
外圈
只要删除功能，即可执行贴片。
