第 1 部 基本篇 第 4 章 制作生产程序 4- 153 数据数超过可输 入的最大点数时，显示 以下提示信息，停止 复制 。这时数据 不会被复制。 贴片 位置超出基板 或电路范围时 ，会显示以下提示信息。 确定 : 继续复制。复制数 据上带有超 范围标记。 取消 : 停止复制。
第 1 部 基本篇 第 4 章 制作生产程序
4-152
执行粘贴命令时，显示以下对话框。
复制次数
: 指定复制次数｡默认值为 1。
X 间距 : 指定 X 方向的贴片位置的增加部分或减少部分。默认值为 0.000。
Y 间距 : 指定 Y 方向的贴片位置的增加部分或减少部分｡默认值为 0.000。
确定 : 进行粘贴。
取消 : 停止粘贴。
进行贴片数据的粘贴时的执行结果如下例所示。
贴片
ID
X
Y
角度
元件名
R1
5.000
10.000
45.00
1608-A
R2
10.000
10.000
0.00
1608-A
复制次数
:
3
X
间距
:
0.500
Y
间距
:
1.000
#
5.500
11.000
45.00
1608-A
#
10.500
11.000
0.00
1608-A
#
6.000
12.000
45.00
1608-A
#
11.000
12.000
0.00
1608-A
#
6.500
13.000
45.00
1608-A
#
11.500
13.000
0.00
1608-A
･复制块将被插入指定行的上方。
･元件 ID 全部为「#」。
･输入焦点位于插入块的起始贴片
ID
的位置上。
第 1 部 基本篇 第 4 章 制作生产程序
4-153
数据数超过可输入的最大点数时，显示以下提示信息，停止复制。这时数据不会被复制。
贴片位置超出基板或电路范围时，会显示以下提示信息。
确定 : 继续复制。复制数据上带有超范围标记。
取消 : 停止复制。
第 1 部 基本篇 第 4 章 制作生产程序
4-154
基板控制
可进行基板的搬入及搬出。

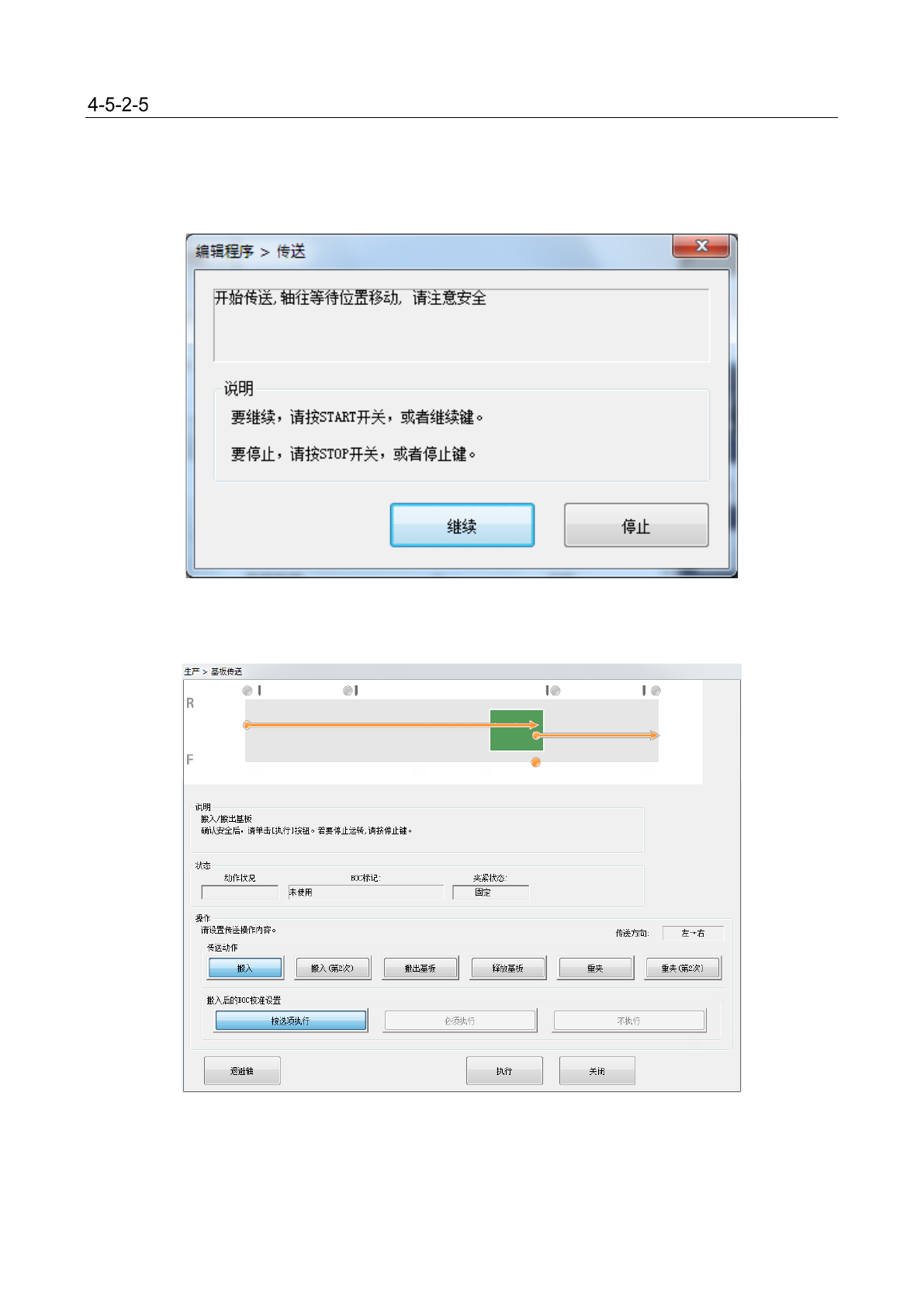

选择菜单后，如果安全盖(安全罩)打开，为了将轴回避到安全位置，会显示以下对话框。
请确认安全后，按下<START>开关。
将轴回避到安全位置后，显示以下的基板传送对话框。
