第 1 部基本篇第 4 章制作生产程序 4- 11 9 (2) 区域选项指定配置供料器的区域。有无“后部供给装置”选项，默认的选择状态和能选择的区域不同。 < 后部供给装置选项 > 有效：全区域～后部优先全部都可以选择。 ( 默认：全区域 ) 无效：只能选择前部。 ( 默认：前部 ) 区域 1) 全区域：在整个区域的供料器台架上配置供料器。通常的生产请选择此项。此种配置对…

第 1 部基本篇第 4 章制作生产程序

4-118

2) 吸取数据

对吸取数据的“供给”项目已指定供料器分配时，需要选择：是按指定分配、还是忽略指定执行

优化。

a) 分配[自动选择]状态项：

已指定供料器分配的执行既定分配，只对“自动选择”的供料器配置执行优化。

b) 全部分配：

忽略已指定的供料器分配，对全部供料器的分配执行优化。

执行过一次优化后，该优化结果将被反映到吸取数据中。

此后，编辑数据时，若从头开始执行优化时，请选择“全部分配”；

只需进行部分变更和追加时，请选择“分配（自动选择）状态项目”。

3) 料管元件是集中分配在同一供料器上

多次使用旧料管供料器（1 个料管供料器供给多个料管的类型）时，将同一类型的料管元件集

中分配到 1 个料管供料器。

取消勾选，同一类型的料管元件将可以同时吸取。

第 1 部基本篇第 4 章制作生产程序

4-119

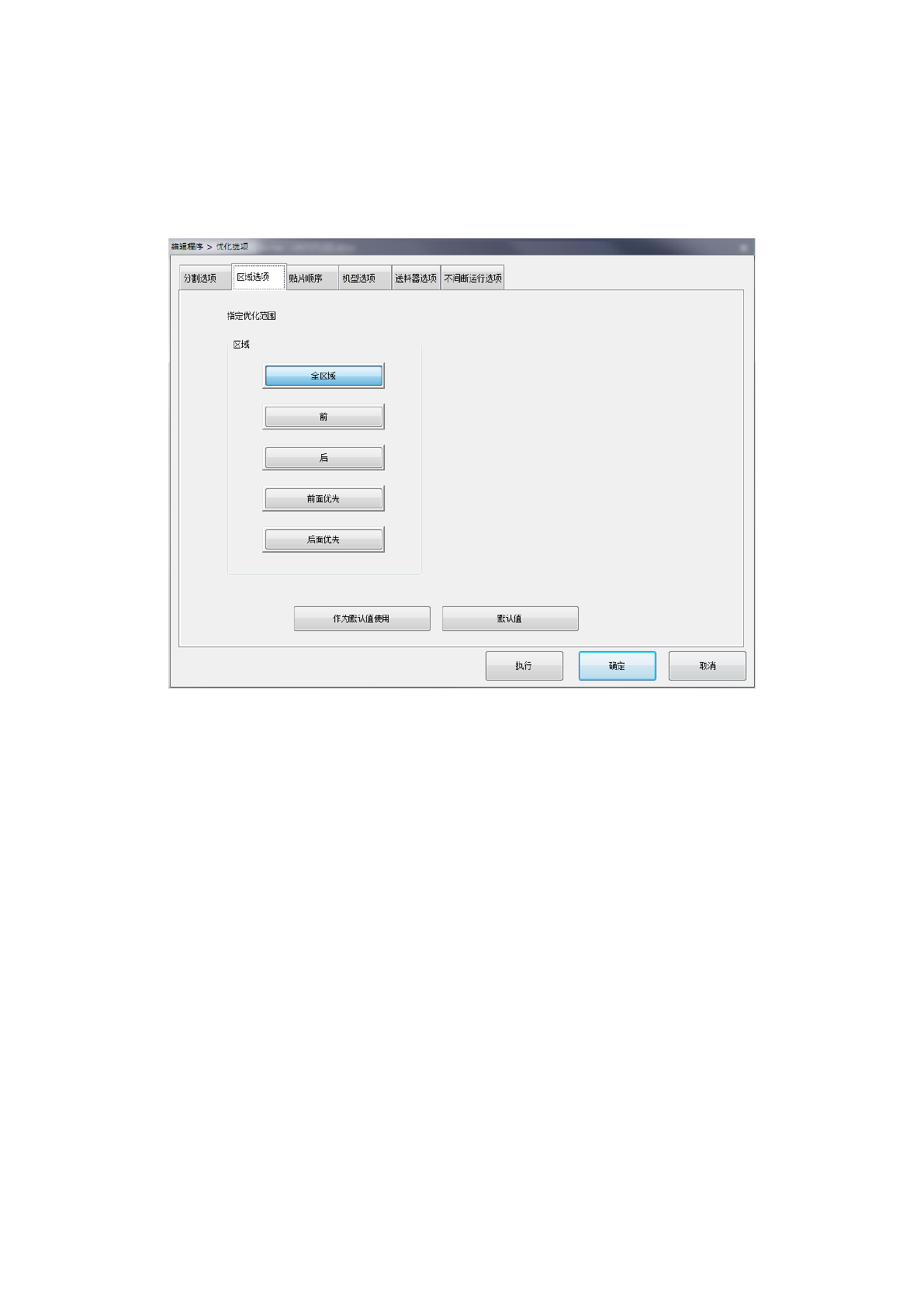

(2) 区域选项

指定配置供料器的区域。

有无“后部供给装置”选项，默认的选择状态和能选择的区域不同。

<后部供给装置选项>

有效：全区域～后部优先全部都可以选择。(默认：全区域)

无效：只能选择前部。(默认：前部)

区域

1) 全区域：

在整个区域的供料器台架上配置供料器。通常的生产请选择此项。

此种配置对优化无特定的条件限制，有利于保证节拍（速度）。

2) 前：

仅在前面的供料器台架上配置供料器。

3) 后：

仅在后面的供料器台架上配置供料器。

供料器可全配置在前面、或全部配置在后面。将供料器预先安装在统一更换台上做好准备，

可缩短下次生产开始的时间，方便操作。但如果要使用的供料器数量不能全部装入一侧的台

架内时，则不能采用。

4) 前面优先：优先为前侧的供料器台架配置供料器。

5) 后面优先：优先为后侧的供料器台架配置供料器。

可以仅为前面或后面优先配置供料器。当某一方的台架内容纳不下要使用的供料器个数时，

可以配置到反侧的台架上。

第 1 部基本篇第 4 章制作生产程序

4-120

(3) 贴片顺序

指定贴片数据的排列顺序，是维持输入顺序，还是替换为优化顺序。

输入顺序

a) 生产程序输入顺分配：不改变贴片数据的排列顺序。

b) 优化顺分配：将贴片数据的排列顺序改为优化顺序。

优化的贴片顺序，从菜单选择[优化]-[分割贴片数据]，即可浏览。

（在此画面中不能进行编辑。）

注意

“优化顺分配”是在贴片数据画面中对已经优化的数据进行编辑的功

能。但执行优化后，原来按输入顺序的数据将被删除。
