JM-50使用说明书.pdf - 第588页
第 2 部 功能详解篇 第 6 章 操作选项 6- 24 6-5- 3 跟踪动作 按下［跟踪动作 ］按钮， 会显示 “ 跟踪动作设置 画 面 ”。
第 2 部 功能详解篇 第 6 章 操作选项
6-23
6-5-2 检查动作
按下［检查动作］按钮，会显示“检查动作设置画 面 ”。
No.
项目
内容
状态
动作及详细内容
1 激光高度０时检查附近有无元件
变更激光高度为
0
以上元件的吸取检查高度，防止因吸嘴
导致的误检出。
对激光高度设置为 0 以上的元件，使用激光对吸
嘴前端 0.1mm 以下进行吸取检查。
与激光高度的设置值无关，使用激光以激光高度
进行吸取检查。
2 贴片以后，检查元件释放
设置元件贴片时执行元件离开吸嘴确认。
在元件贴片动作后 Z 轴上升时，使用激光确认元
件是否残留在吸嘴上。
忽略元件数据的[元件释放确认]的指定，不进行确
认。
3
无元件暂停后，重新运行时测量元件
高度
设置无元件（暂停后）重新运行时测量元件高度。HMS
装置未设置时，不能选择此项。
无元件（暂停后）重新运行时执行元件高度测量
。
第 2 部 功能详解篇 第 6 章 操作选项
6-24

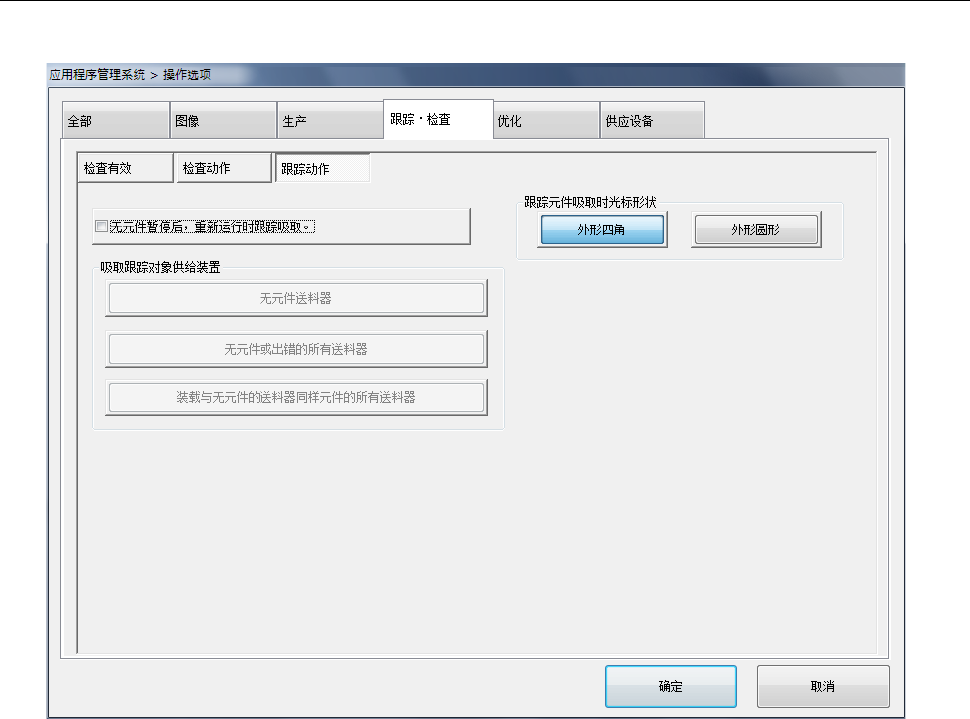

6-5-3 跟踪动作
按下［跟踪动作］按钮，会显示“跟踪动作设置画 面 ”。
第 2 部 功能详解篇 第 6 章 操作选项
6-25
No.
项目
内容
动作及详细内容
1
无元件暂停后，重新运行时跟踪
吸取
对于无元件及激光重试超限暂停后，选择重试，按下<START>
开关后，执行重试前，是否跟踪吸取进行设置。
重试前执行跟踪吸取。这时，[跟踪吸取对象供应装
置]组合框会变为有效，可进行选择。指定条件
如下
所示。
不执行跟踪吸取。这时，[跟踪吸取对象供应装置]组
合框会变为无效，不能选择。
2 吸取跟踪对象供给装置
设置无元件暂停后开始时跟踪吸取的对象供应装置。
仅当勾选[无元件暂停后，重新运行时跟踪吸取]
时，才能设置
此项。
无元件送料器
仅将无元件的供应装置
作为吸取跟踪的
对象。
无元件或出错的所
有送料器
仅将无元件、或发生错误的供应装置作为
吸取跟踪的对象。
装载与无元件的送
料器同样元件的所
有送料器
将配置与无元件的供应装置
相同元件的
所有供应装置作为吸取跟踪对象。
3 跟踪元件吸取时光标形状
从外形四角/外形圆形中选择元件吸取跟踪时的光标形状。
外形四角 元件吸取跟踪时的光标形状为
外形四角。
外形圆形 元件吸取跟踪时的光标形状为外形圆形
。
