从要素数据画面调出

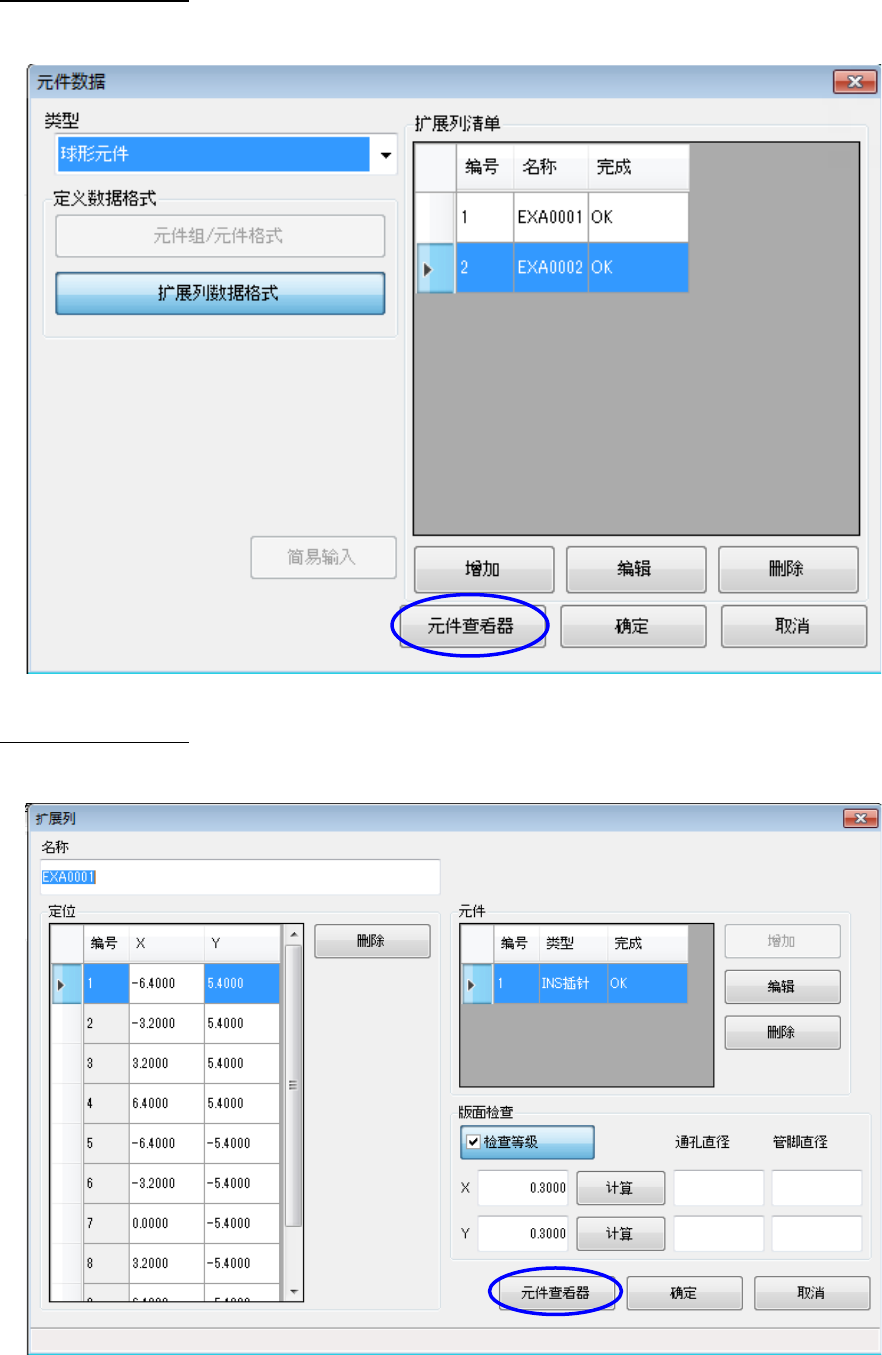

按下要素数据画面 [元件查看器] 按钮。
从扩展配列画面调出
按下扩展配列画面 [元件查看器] 按钮。
2 功能详解篇 11 选项组件
11-36
画面显示示例

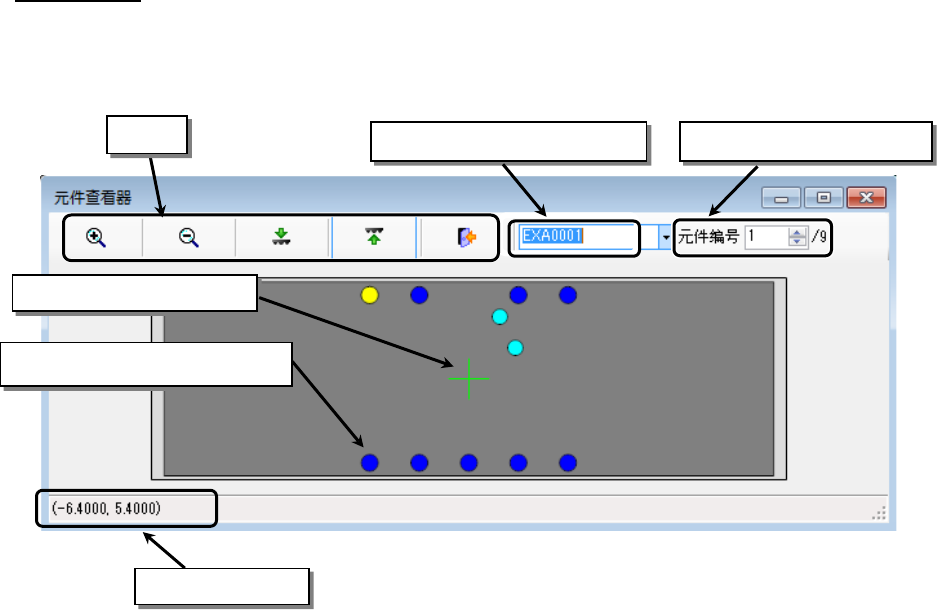

显示扩展配列数据的配置示意图用数值调节按钮变动位置 No.或点击画面上的要素,所选择
要素将显示为黄 色 。( 选择要素显示为蓝色
在元件数据处输入的元件外形
扩展配列数据组清单(仅显示) 选择要素的位置 No 和总数
表示元件中心的十字光标
所选择要素的坐标
工具条
2 功能详解篇 11 选项组件
11-37
11-8-10 插入元件(扩展配列)的数据制作步骤
球形元件类(要素组/元件格式)
以下对球形元件类(扩展配列元件)的数据制作步骤进行说明。
1.
扩展图像画面
在「元件种类」中选择球形元件类。
在「数据格式定义」中选择要素组/元件格式
在「要素一览」中选择追加。
2.
要素组画面
定义要素组EG
要素组由相同尺寸、相同间距的引脚组合构成。
所谓复合配列元件,是指尺寸有差异,或者间距不同的 INS 的区域配列元件
即使是同一电极间距不同时也必须另行设置 EG(要素组,区域)。所谓同一电极,必须是具有相
同大小、相同形状的电极
作为示例记载 4 要素组EG)构成的复合配列元件。
说明
2,3 素组是有相同尺寸、相同间距的配列,但各列是错位配置的,所以为其他要素组
复合配列元件的姿势以 Bottom View(背面)为基准

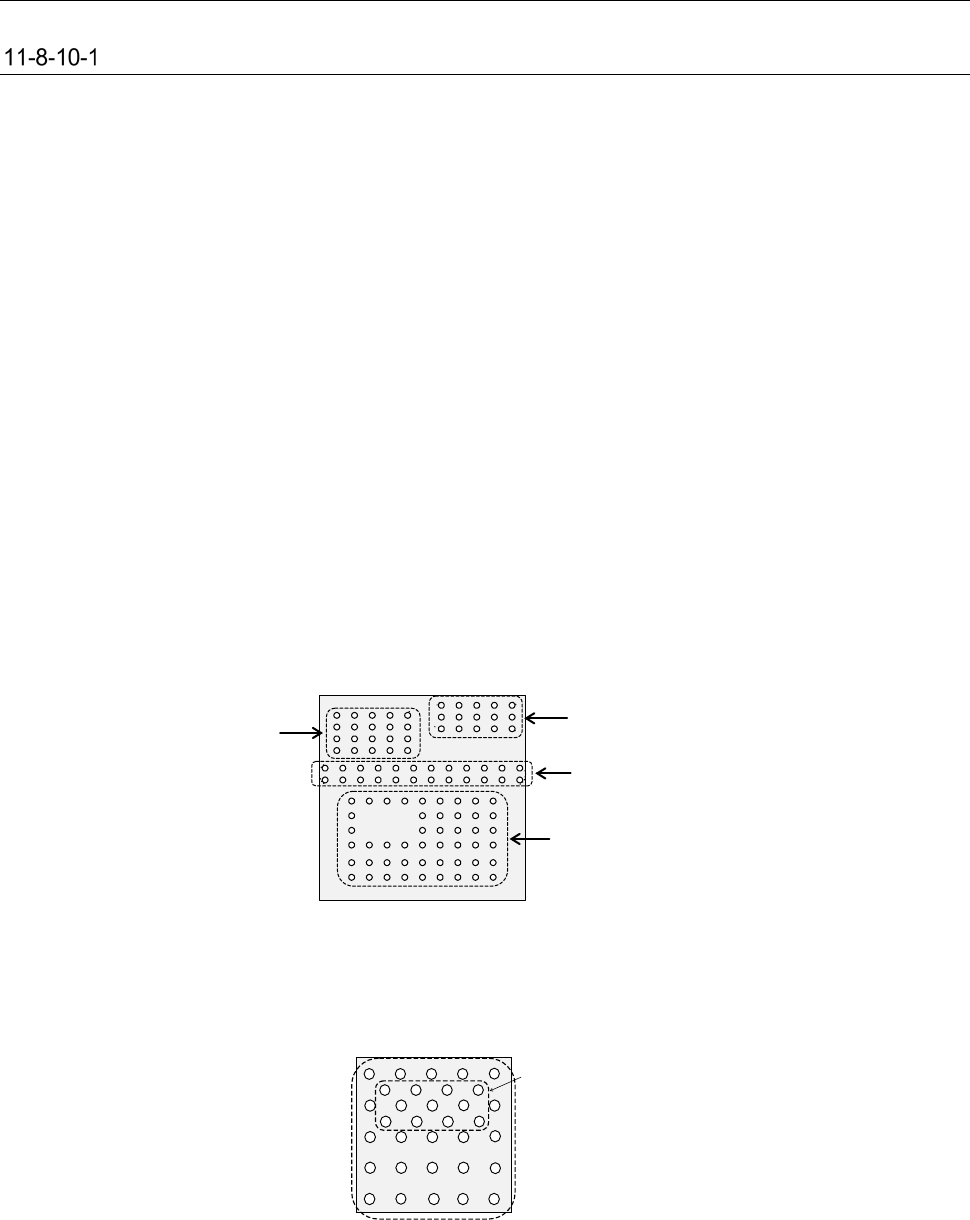

如下图所示,有部分为格子配列时,分为 2 正方格子配列组进行定义。
Bottom View
3 要素组
4 要素组
2 要素组
1 要素组
1 要素组
2 要素组
