第 1 部 基本篇 第 4 章 制作生产程序
4-50
5) 定心方式
指定求出元件中心的方法。
请按照元件进行选择（在考虑到规格、精度、节拍速度的基础上）。
全部种类的元件可以选择激光，仅插入元件才可以选择图像。

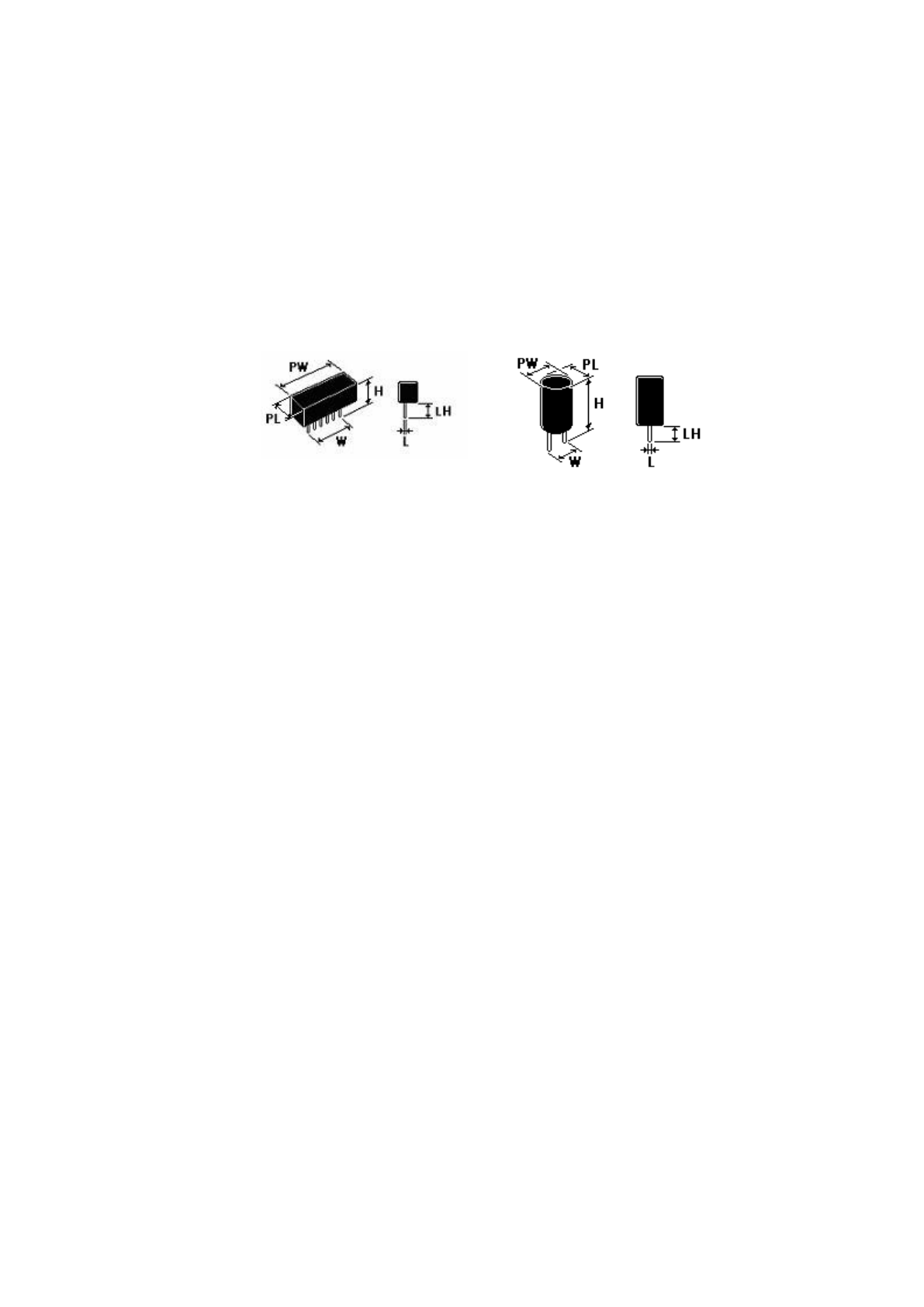

6) 封装尺寸
在元件种类中选择了插入元件的 INS 电解电容器时，输入封装尺寸纵(PL)、横(PW)。
插入元件不是 INS 电解电容器时，无需输入。
◆ 插入元件 ◆ INS 电解电容器
7) [确定]按钮、[取消]按钮
按[确定]按钮：保存已编辑的内容，退出表格画面。
按[取消]按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从元
件列表画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面，或通过选择选项卡转移
到其他画面时）， 与 按 [确定]按钮时的处理相同。
封装尺寸 横
封装尺寸 纵
第 1 部 基本篇 第 4 章 制作生产程序
4-51

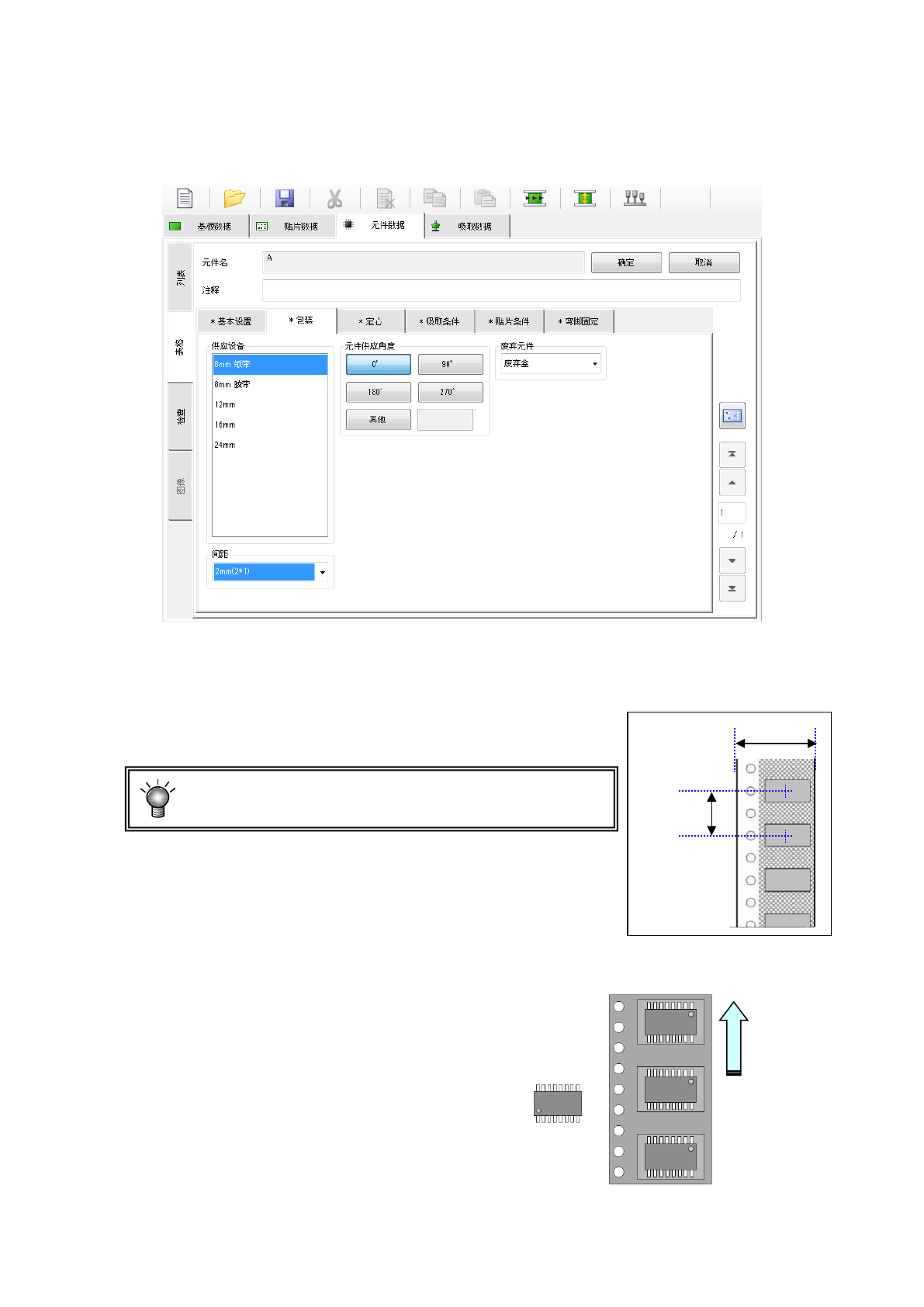

(2) 包装
根据[基本设置]选项卡的项目「包装」的选择内容不同，显示项目会发生变化。
1) 编带的输入方法
① 供应设备
列表框内会显示可选择的供应装置的一览表。从该一览表里选择 1 个。
② 间距
选择编带的传送间距。
如果是 12mm～24mm 的编带，请根据带式供料器侧的
传送间距设置来设定元件数据的间距。
例） 12mm 编带进行 8mm 传送时
8mm(4*2) 间距＝8 mm （传送量 4mm×2 次）
※有关带式供料器的设置，请参见“带式供料器使用说明书”。
③ 元件供应角度
以 JUKI 的元件供应角度为 0°，
选择带式供料器上的元件包装
姿势与之形成的角度。
选择「其他」时，请在编辑框内
输入角度｡(0°～ 359.9875°)
关于 JUKI 的元件角度定义请参见下页的表。
供应角度 180°
编带宽
间距
传送方向
角度定义 0°
第 1 部 基本篇 第 4 章 制作生产程序
4-52

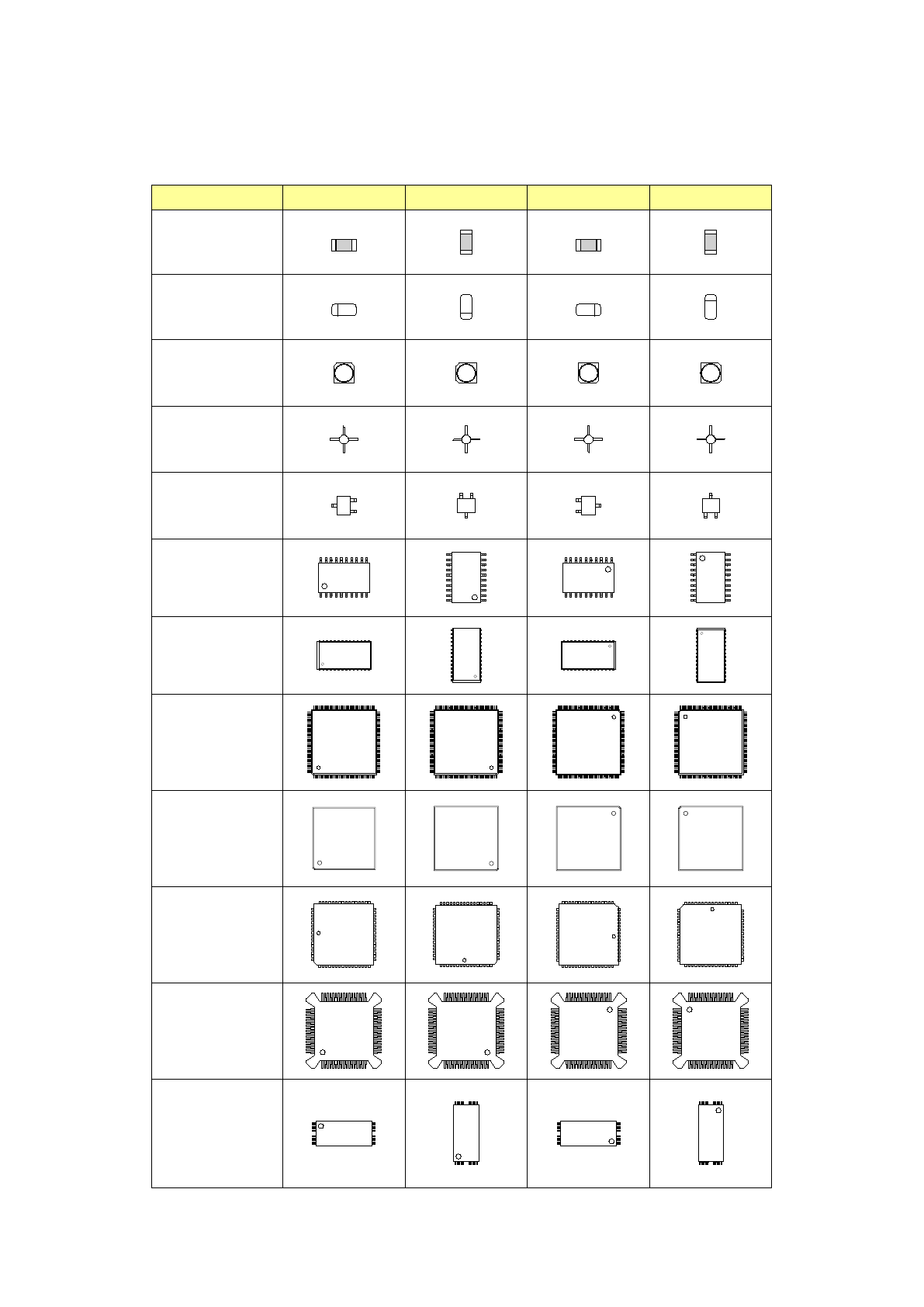

※ JUKI 的元件供应角度定义
以下说明元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
元件种类
0°
90°
180°
270°
方形芯片
圆筒型芯片
（Melf）
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
TSOP-1
