第 1 部基本篇第 2 章生产

2-156

2-14-11 循环停止

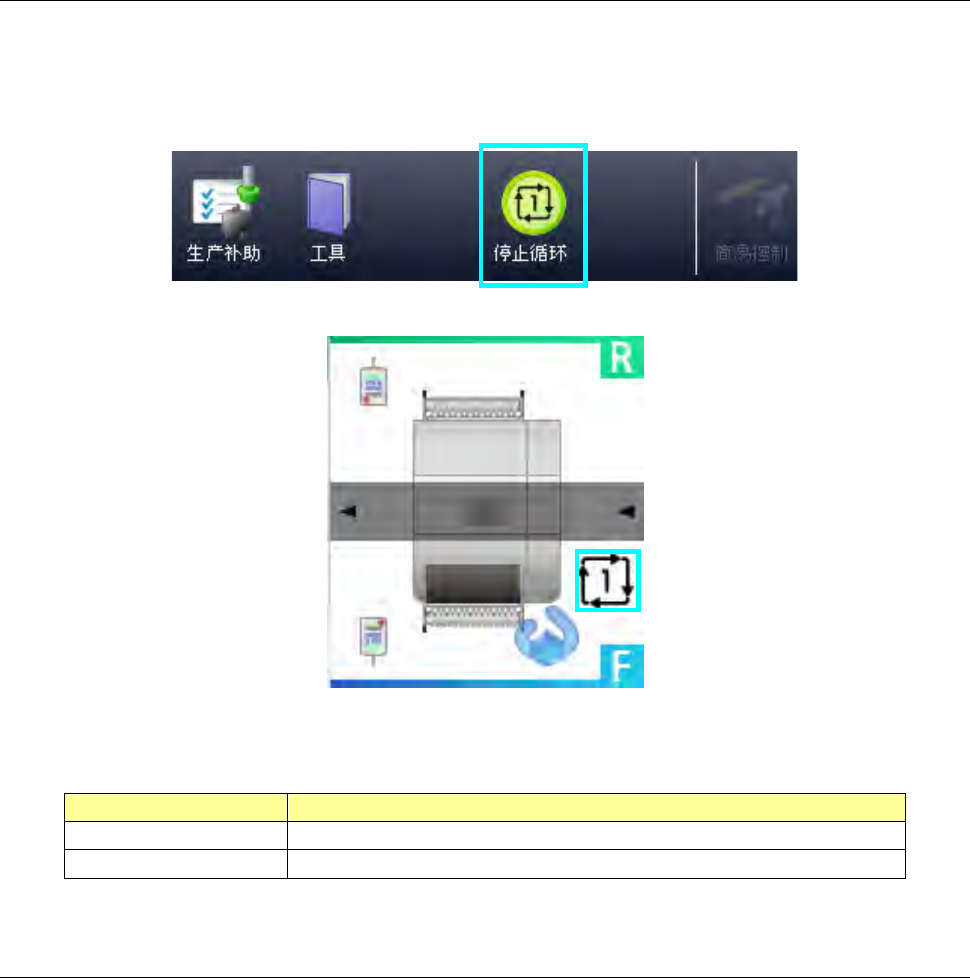

按下主菜单的循环停止开始按钮，在简易显示阅览器中显示循环停止图标时，即进入循环停止模式。

循环停止模式是指，生产中在基板贴片结束时，搬出基板，结束生产。此种方式，视为正常的结束生产。

在循环停止模式中，再次按停止循环按钮时，循环停止模式即被解除。

在循环停止模式中结束生产的时间点，可在操作选项的「生产／动作」的［循环停止时的动作］中指定。

项目

内容

不搬出基板

对所有贴片元件进行贴片后，不进行基板传送，暂停生产。

搬出所有在制基板

继续生产搬出基板，直至搬出全部正在制作的基板，结束生产。

2-14-12 带回元件发生错误

元件贴片后，通过激光在吸取位置移动中检查吸嘴前端部，确认是否带回元件。

发现带回元件时，有可能发生误贴片，所以显示错误提示信息并停止生产。

按下 OK，则生产动作结束。发生错误后，请确认在吸嘴前端是否附着有元件。

之后，请一并确认使用的吸嘴是否有磁化，或吸嘴前端是否附着有焊锡，吸嘴前端的橡胶是否发生了溶

解。

第 1 部基本篇第 2 章生产

2-157

2-14-13 管脚（引脚）的长度不同(元件用尽)

在操作选项 – 生产 – 暂停中勾选了「发生错误时暂停」时，如果发生生产中引脚长度不同(元件用

尽)的情况，则停止生产并显示暂停画面。

元件种类为插入元件的 INS 电解电容器时，其激光高度为距元件的引脚下面 1mm。误将元件高度设定

的过大时，激光高度会无法照射到引脚位置。

在该状态下生产动作吸取元件，吸取元件后确认元件时尽管并未吸取元件，如果确认吸嘴前端有无元件，

则成为判断为有元件的状态。

成为该状态时，显示本错误。

发生本错误时，元件高度比实际元件设定的更大。请将元件高度设定为正确值。

第 1 部基本篇第 2 章生产

2-158

2-14-14 识别结果显示功能

发生「插入可能元件判定范围外(异元件)」或者「引脚矫正失败」时，显示识别结果的功能。

因上述原因造成错误发生暂停时，在暂停画面上显示「识别结果」按钮。

插入可能元件判定范围外(异元件)

在生产程序的「元件数据（检查页面）」，插入可能元件判定所设定的元件发生错误时，暂停并显示下图

画面。
