2-7-2 元件供应部分的准备

请在台架上安装可以使用的供料器。

安装后，请进行吸取跟踪。

＜步骤＞

① 请从生产菜单选择［支援准备］。

请按下［送料器设置］按钮。

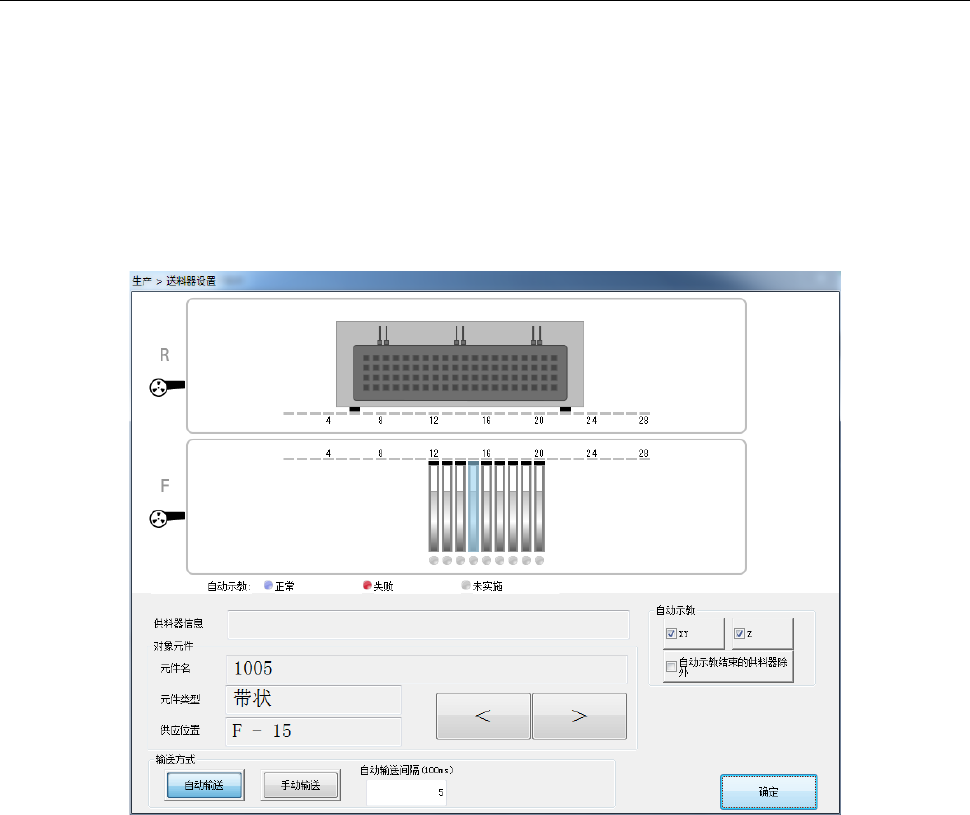

显示以下的送料器设置画面。

第 1 部基本篇第 2 章生产

2-28

② 请按下［吸取跟踪］按钮。

显示以下的摄像机跟踪吸取位置画面。

注意

在打开吸取跟踪自动传送画面之前，轴会移动。在执行前，请务必确认设备内

部没有人在进行作业。为了防止人身伤害，在机器运行过程中切勿将手伸入设

备内部，脸和头也不要靠近设备。

并且，为了防止后侧与供给装置发生冲突，将可以动作界限内分为 2 段。

超过第一段的界限时将显示信息，所以希望将贴片头移动至后部内侧时，请先确认没有与贴片头发

生冲突的供给装置，之后再按下「是」。

按下「否」时，不能移动至后部内侧。

* 吸取位置跟踪的详情，请参见「2-13-7 摄像机跟踪吸取位置」。

第 1 部基本篇第 2 章生产

2-29

2-7-3 ATC 的准备

请确认「机器设置」的设定与 ATC 中设定的吸嘴编号是否一致。

＜步骤＞

① 请从生产菜单选择［支援准备］。

请按下［支援吸嘴设置］按钮。

显示以下的支援吸嘴设置画面。

显示生产程序中的吸嘴配置和实际的 ATC 上的吸嘴配置。

不一致时以红色字符显示。此时请实行下一项吸嘴分配。

* 吸嘴设置支援的详情请参见「2-11-1-11 支援吸嘴设置」。

② 请从［吸嘴支援设置］画面选择［吸嘴配置］。

可以进行 ATC 吸嘴配置。

* 吸嘴配置的详细内容请参见「7-3-2-3 吸嘴配置」。
