第 1 部 基本篇 第 4 章 制作生产程序
4-81
7) 跳过元件
如果将跳过元件设置为[是]，则生产时将跳过指定的元件，不进行贴片。
使用从数据库中被指定为跳过的元件的贴片记录，在生产时虽然不进行贴片，但不加到未贴
片列表中。
从数据库读入元件信息时，「跳过元件」数据将被更改为「否」。
8) 真空时间调整
设定是否进行真空时间的调整。

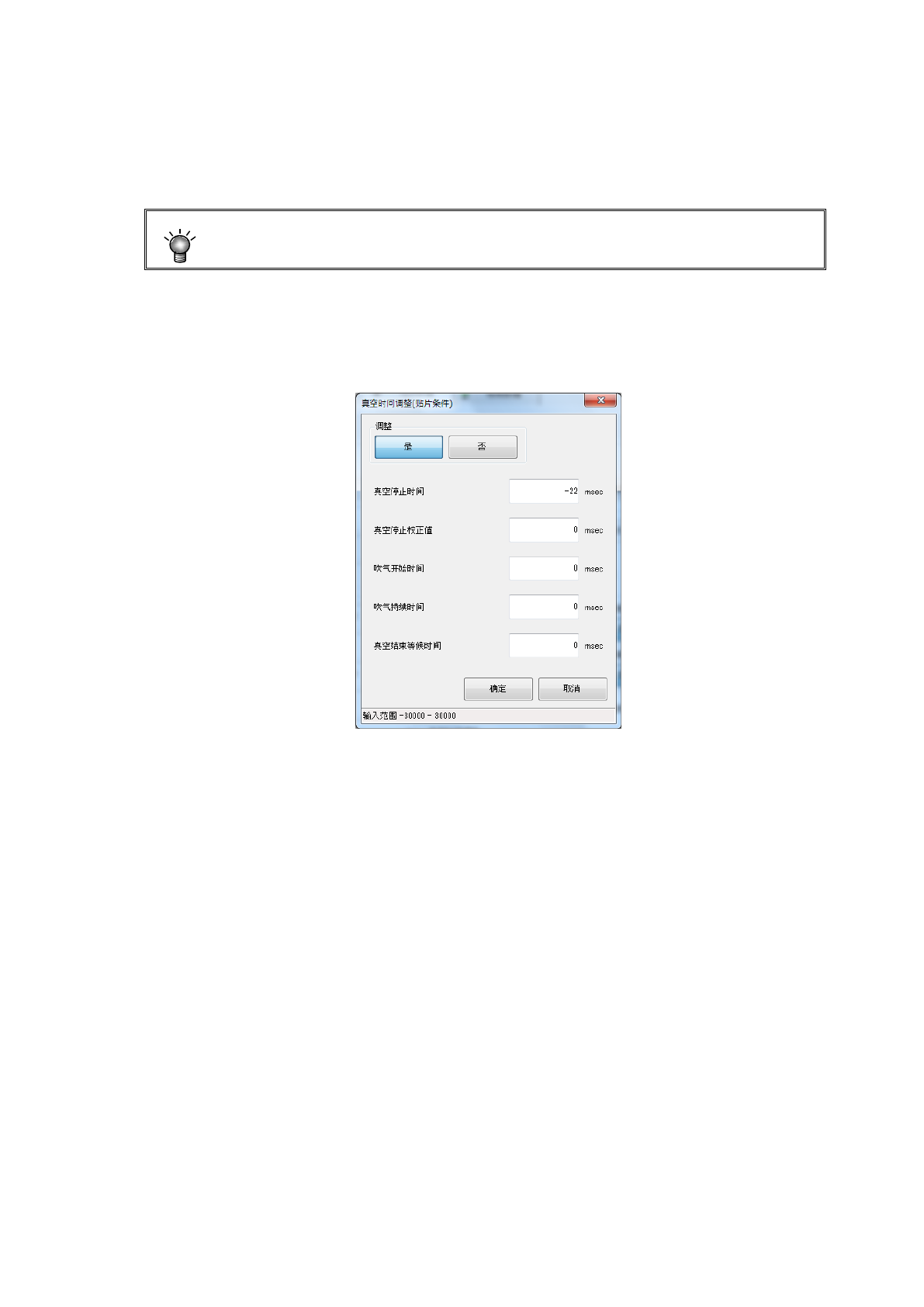

按下[设定]按钮，即显示以下画面。
将调整设定为「是」，可按照 ms 为单位输入“真空停止时间”、“真空停止校正值”、“吹气开
始时间”、“吹气持续时间”、“真空结束等待时间”的调整。
第 1 部 基本篇 第 4 章 制作生产程序
4-82
(6) 检查 1
实施“判定是否为可插入元件”、“ 引脚矫正”的设定。
1) 判定是否为可插入元件
判定是否为可插入元件，是以所设数值为基础判断元件是否可插入基板通孔的功能。为了防
止插入失误导致基板和元件损坏，为插入元件时请务必予以设定。
(仅在元件种类为插入元件时可以设定、实施。)

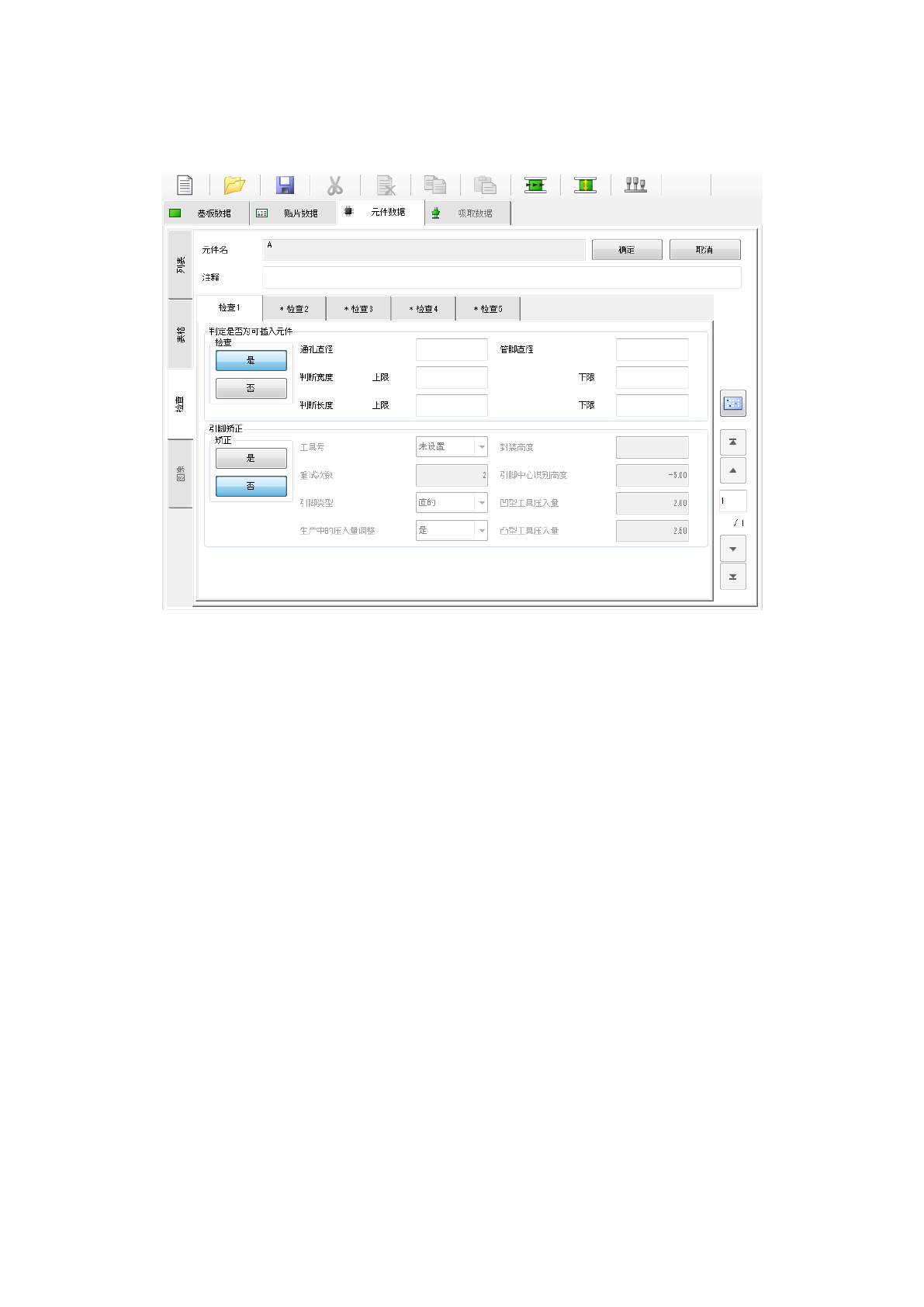

设定是否实施可插入元件的判定，以及通孔直径尺寸、管脚直径尺寸、判定实施时的判定尺
寸。
判定是否为可插入元件的设定为「是」时，需要手动输入通孔直径尺寸和管脚直径尺寸。输
入通孔直径尺寸和管脚直径尺寸后，以外形尺寸值为基础自动计算判定尺寸的上限和下限，
并设定判定值。
判定是否为可插入元件实施时，检查激光定心时的元件横纵尺寸，判断是因管脚弯曲等不能
插入通孔的值时，判定为错误。
勾选时，同时执行生产时的激光定心。
第 1 部 基本篇 第 4 章 制作生产程序
4-83
2) 引脚矫正
在生产中进行插入可能元件的判定时，对判定为不能贴片的元件，执行引脚矫正的功能。矫
正后再次执行插入可能元件的判定，对判定为可贴片的元件实施贴片。
在插入可能元件判定中，如果比判定值大，将元件的引脚部插入凹型工具，使引脚的宽度变
窄。如果比判定值小，将元件的引脚部插入凸型工具，扩大引脚的宽度。
注意
●
引脚矫正功能仅对应引脚根数为
2
根的元件。对引脚根数超过
2 根的元件，请不要实施引脚矫正。

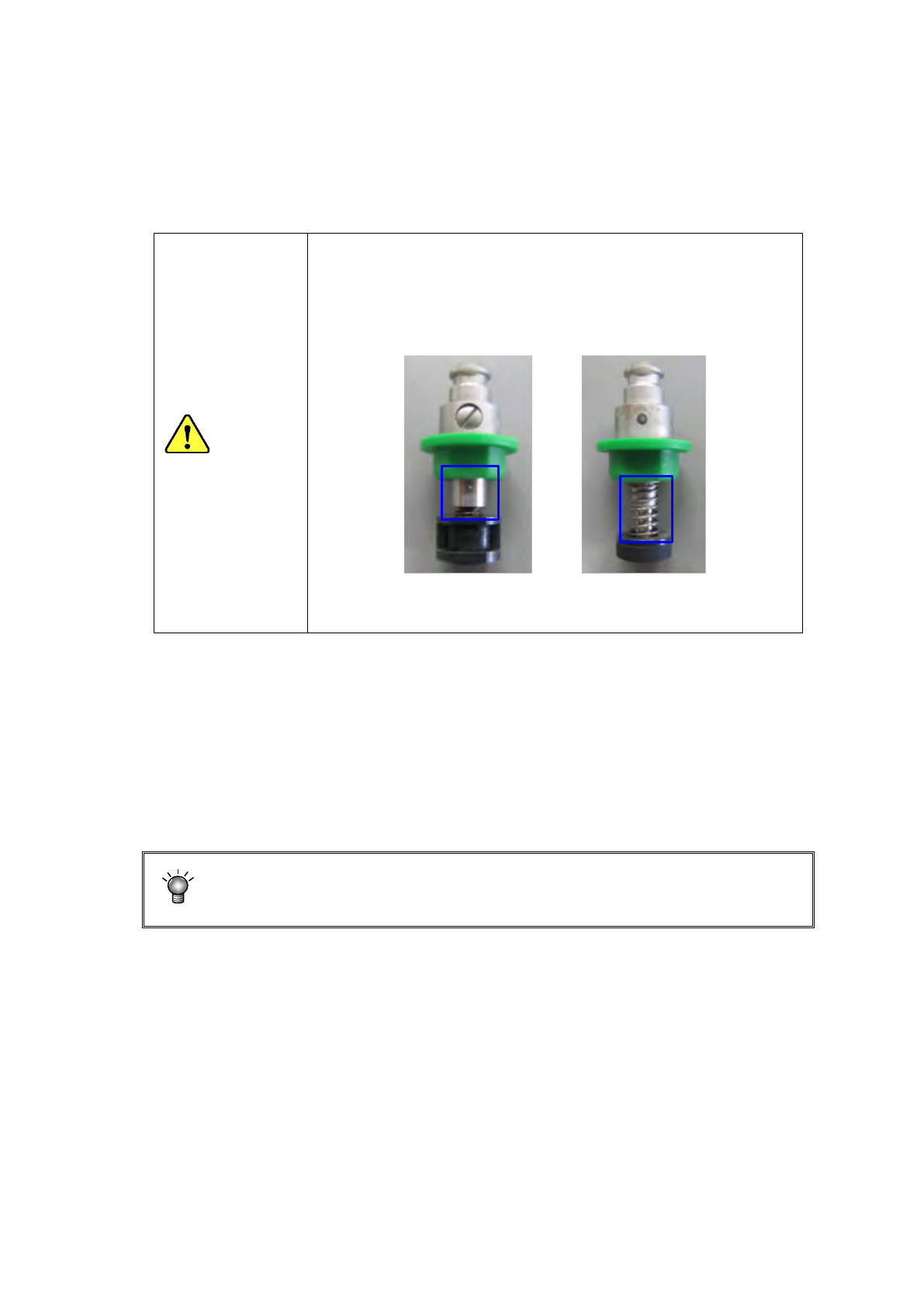

● 使用通常的弹簧类型吸嘴无法正确进行矫正。请使用由弹簧和
金属圈构成的插入对策吸嘴。
插入对策吸嘴 插入未对策吸嘴
元件数据满足下述条件时，可以设定引脚矫正功能。
元件种类为「插入元件」、 包装方式为「INS 带状」、 供料器类型为「MRF」、 插入可能元件判
定为「执行」
详细设定项目为如下所示。
・矫正
设定是否执行引脚矫正功能。
引脚矫正设定为「执行」时，自动决定各项目的初始值，请务必手动设定“引脚类
型”与“封装高度”。
