第 2 部 功能详解篇 第 11 章 选项组件
11-32

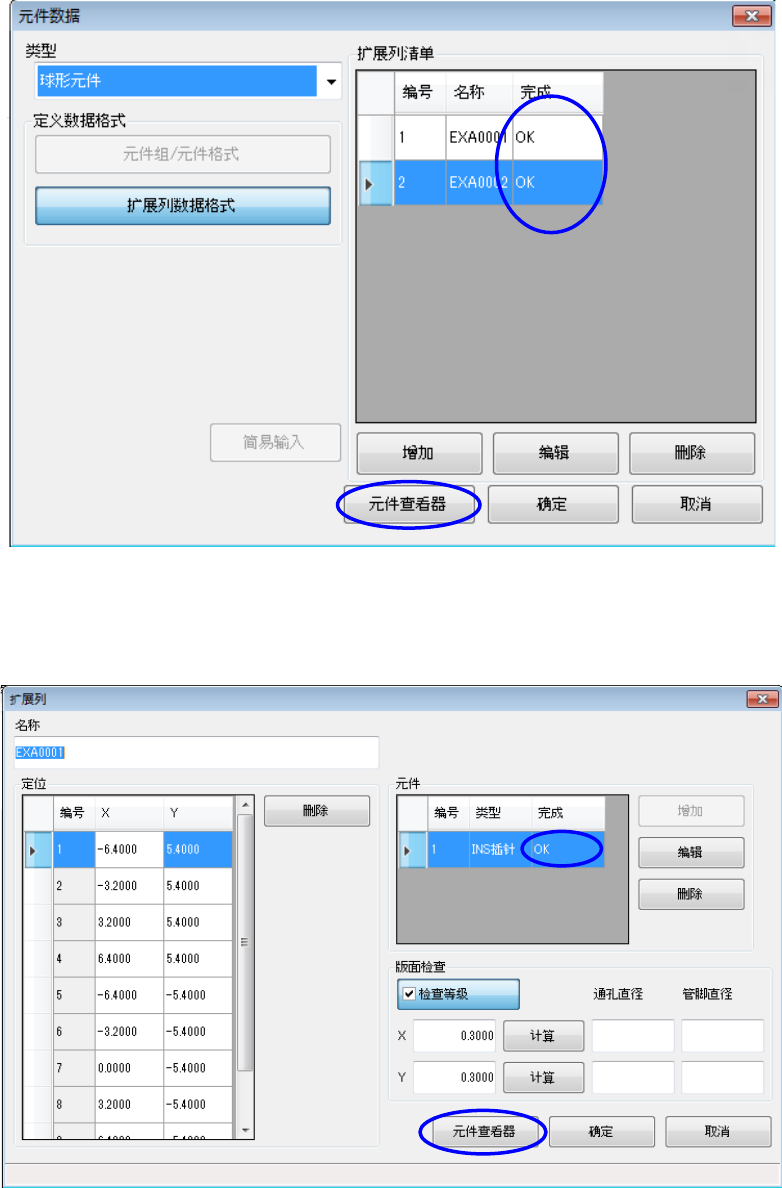

(2) 从要素数据画面打开
在要素数据画面，确认已完成扩展配列清单后，请点击｢元件查看器｣按钮。
(3) 从扩展配列画面打开
在扩展配列画面，确认已完成要素数据之后，点击｢元件查看器｣按钮。
第 2 部 功能详解篇 第 11 章 选项组件
11-33
「元件查看器」的使用方法
从要素组选择清单选择要素组，或者用轨迹球点击要素组，则所选择的要素组以蓝色显示，第 1 要素
以黄色显示。
■ 工具条
※1： 对定义为上面的要素显示从｢
元件查看器｣下面看到的图像，或者对定义为下面的要素显示从上面
看到的图像，而造成看不到要素的情况，请予以注意。
所选择的元素组
第 1 元素
表示元件中心的十字光标
元素组选择清单
在元件数据输入的
元件外形（含引脚）
工具条
所选择元素组的第一元素坐标
仰视图
：显示从元件下面看到的图像。※
1
俯视图
：显示从元件上面看到的图像。※
1
缩小
：点击图标，按照 10%的比例逐渐缩小。
放大：点击图标，在被按下的状态下显示图标。在画面上每点击一下，
就按照 10%的比例逐渐放大。
结束
：关闭查看器。
第 2 部 功能详解篇 第 11 章 选项组件
11-34

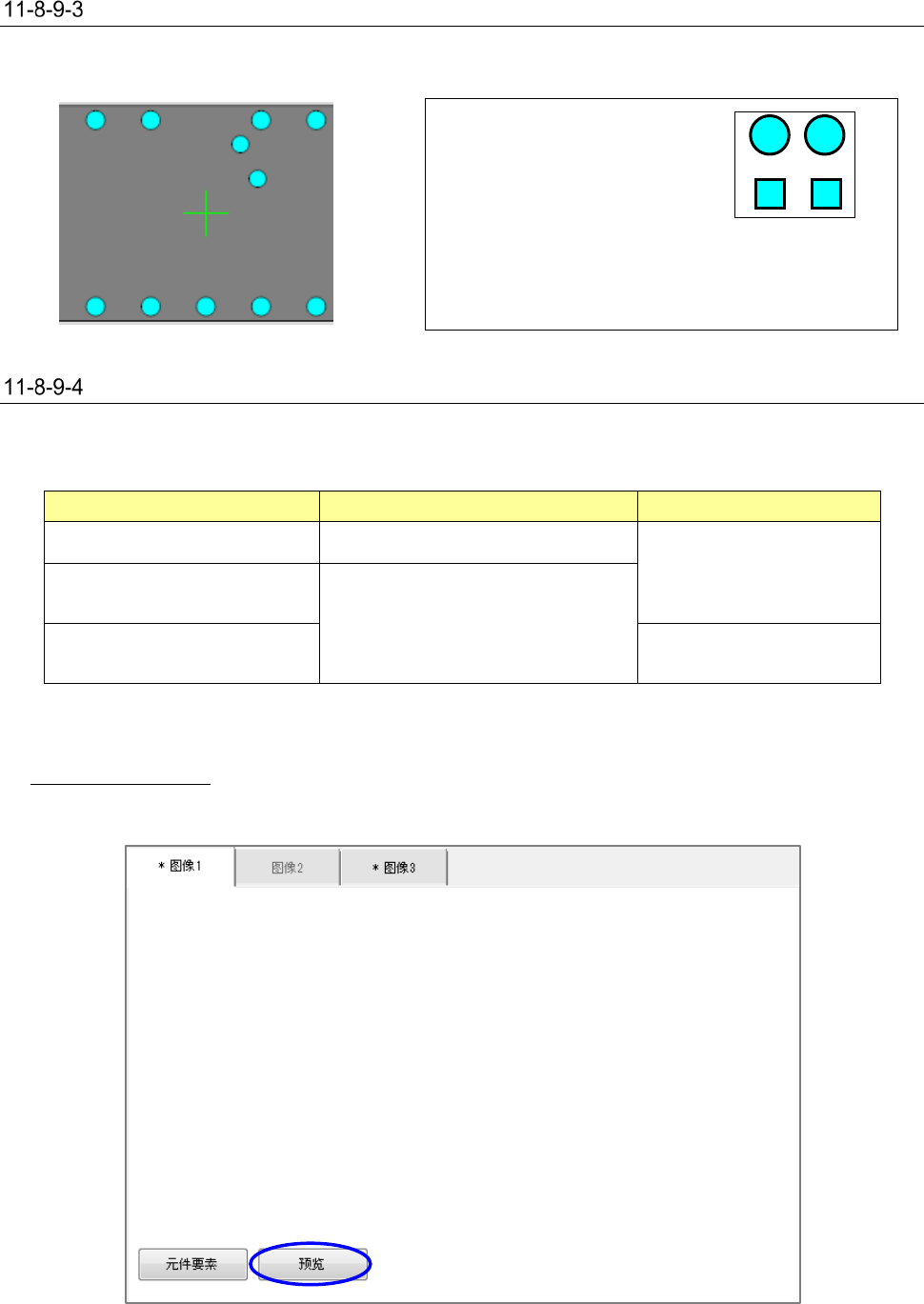

不同要素种类的「元件查看器」画面示例
(1) INS 销
◇ INS
销：
显示为浅蓝色圆形或正方
形。
扩展配列格式的元件查看器的显示
在扩展配列格式的元件查看器画面，可以从以下的 3 个画面调出后显示。
不同调出画面的操作方法与显示内容有所不同。
调出元件查看器处
元件查看器以外的操作
显示内容
图像格式画面 需要关闭元件查看器
显示全部扩展配列数据组
要素数据画面
即使不关闭元件查看器也可以追加、
编辑数据。在追加、编辑后，按 下 [元
件查看器]按钮，将对数据进行更新
，
重新显示画面。
扩展配列画面
仅显示当前的扩展配列数
据组
(1) 调出方法
从图像格式画面调出
按下图像格式的 [预览] 按钮。
or
