第 1 部 基本篇 第 4 章 制作生产程序
4-55

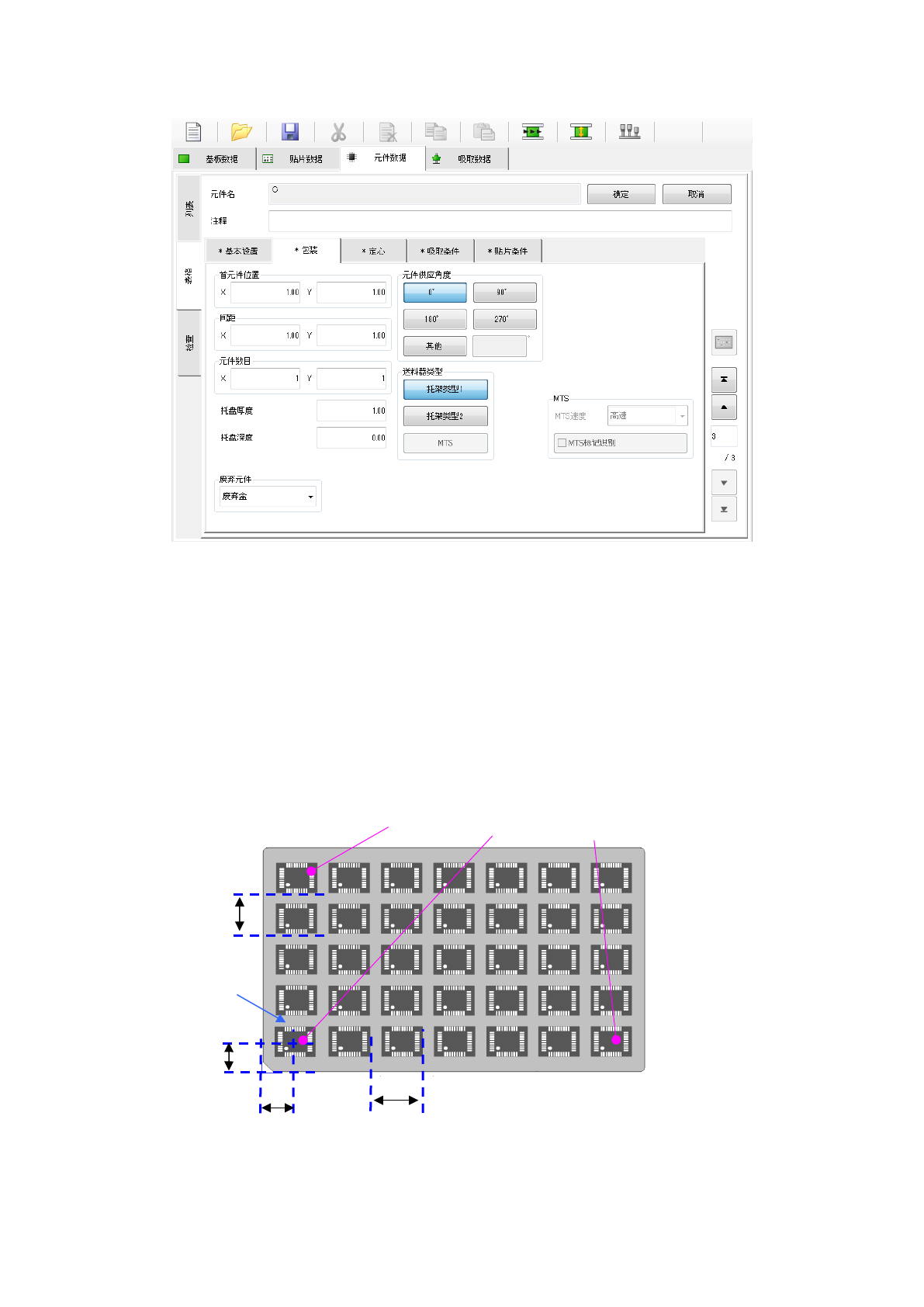

3) 托盘的输入方法
① 首元件位置
托盘元件的首元件中心位置尺寸(X、Y) : 输入托盘外形起的尺寸。
② 间距
输入元件的间距(间距 X、间距 Y)。
③ 元件数目
输入横向、纵向的元件数(Xn、Yn)。
吸取数据/供应位置确定后，吸取数据里即可显示出托盘的 3 处坐标。
（X
1
,Y
1
～X
3
,Y
3
）
首元件位置 X
首元件位置 Y
首元件
间距 X
间距 Y
（X
2
,Y
2
）
（X
1
Y
1
）
（X
3
Y
3
）
第 1 部 基本篇 第 4 章 制作生产程序
4-56

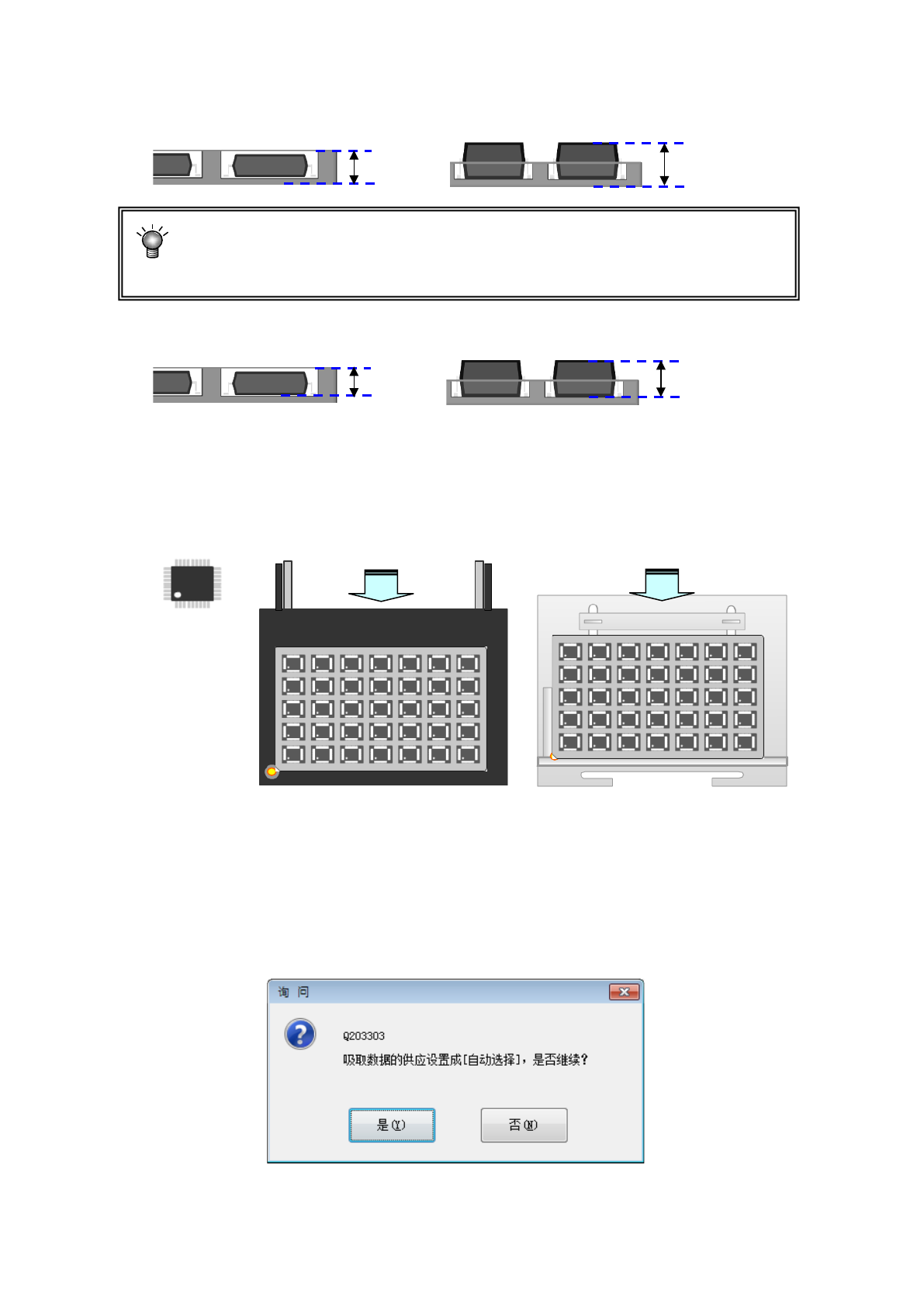

④ 托盘厚度
输入包括元件在内的托盘背面到表面的托盘厚度 T。
如果MTS上的托盘厚度T超过9mm时，该层上不能安装托盘底座（托盘垫）。
同时，若托盘厚度超过22mm，托盘底座不能设置在其上2层的范围以内。
托盘厚度T的最大尺寸为36mm。
⑤ 托盘深度
输入托盘的深度。
⑥ 元件供应角度
以 JUKI 的元件供应角度为 0°，输入托盘上的元件包装姿势倾斜的角度。
详细内容请参见 4-3-5-2 (2) 包装 1) 编带的输入方法 「※JUKI 的元件供应角度定义」。
选择其他时，请在编辑框内输入角度｡(0°～ 359.9875°)
⑦ 废弃元件
对在定心时发生识别错误时，或引脚悬浮检查时发生错误的元件废弃方法进行设置。
详细情况请参见 4-3-5-2 (2) 包装 1) 编带的输入方法的「废弃元件」。
⑧ 元件供应装置
从“托架”，“MTS”中选择供给装置。
如果吸取数据有多个输入的元件的供应发生了变更时，会显示如下提示信息｡
角度定义 0°
供应角度 180°
供应角度 0°
从后侧台架供应
向 MTS 供应
托盘深度
托盘深度
托盘厚度 T
托盘厚度 T
第 1 部 基本篇 第 4 章 制作生产程序
4-57
⑨ MTS
・ MTS 速度
指定托盘的拉出速度。防止轻的元件跳出来。
・ MTS 标记识别
使用 MTS 时，将识别吸取基准位置标记设置为「是」后，当拉出放有设置元件的托盘时，
会进行吸取基准位置标记的识别，校正吸取、放回元件等的执行坐标。
选择“是”，吸取精度会提高，但需要花费识别时间。
