2) 图像定心
选择定心选项卡，则显示以下画面。
① 吸嘴号
② 元件吸取真空压
与「（ １ ） 激光定心时」同样进行设定。
第 1 部 基本篇 第 4 章 制作生产程序
4-72
③ 识别中心偏移量
将吸取中心位置（通常元件中心位置）移动至图像识别装置的中心位置后执行图像定心。但
对 MCM（Multi Chip Module）这类元件，因为无法吸取元件中心，所以当超出图像识别装置
的视野范围时，将无法实施图像定心。此时，如下一页示例所示输入偏移量值（a、b）则可
以进行正常识别。
输入例
识别中心偏移量为（0,0）时 识别中心偏移量为（5,-2）时
④ 夹式吸嘴数据
与「（ １ ） 激光定心时」同样进行设定。
：元件中心位置
+
：吸取中心位置
(a,b)=(5,-2)
+
a
b
-Y 方向
+X 方向
：图像识别装置的视野
（俯视图）
+
+
吸取中心位置
=
图像识别装置的中心位置
第 1 部 基本篇 第 4 章 制作生产程序
4-73

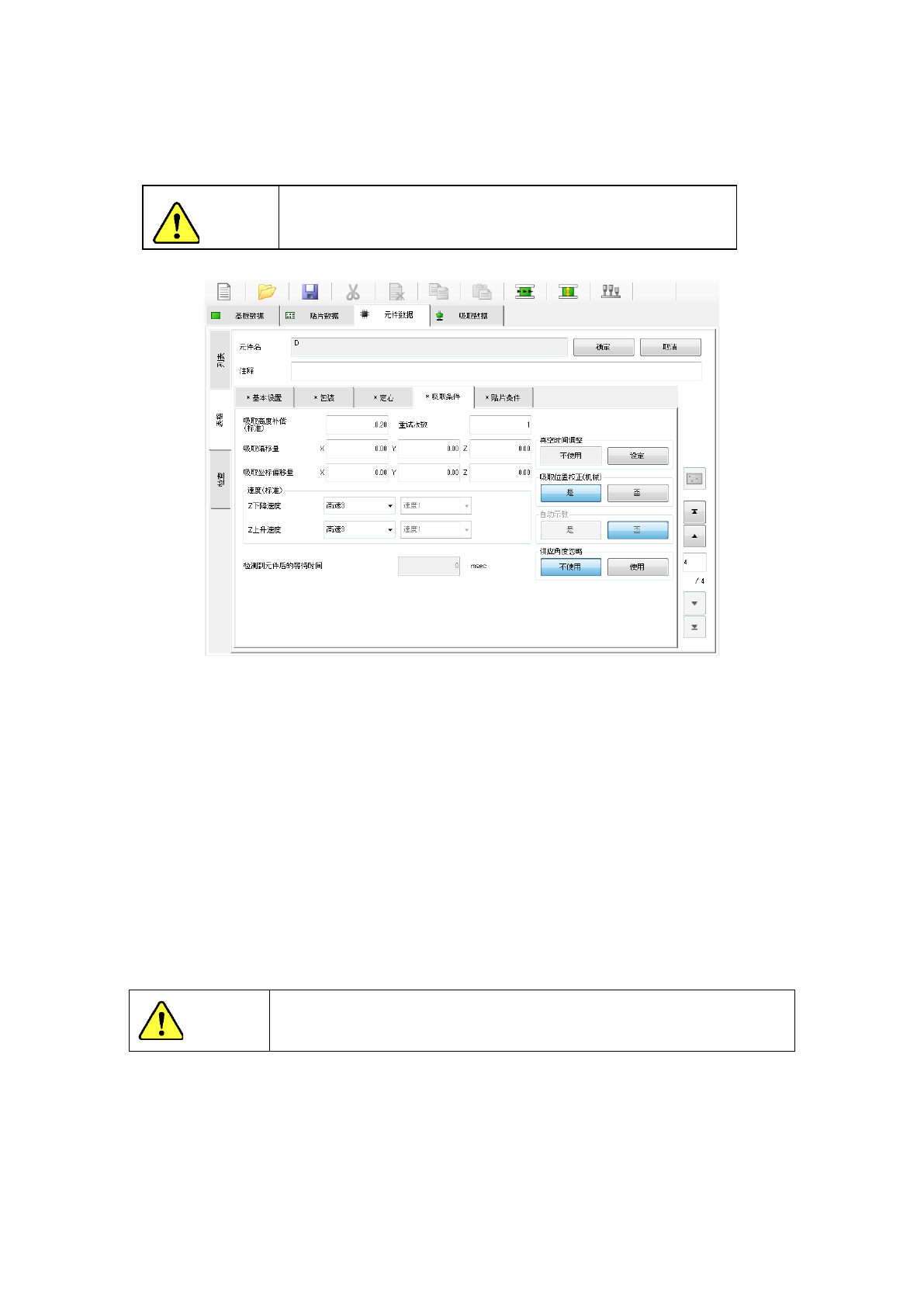

(4) 吸取条件
吸取条件是关于吸取的设置项目，由于应用默认值，通常无需变更。
如果在默认值的状态下不能正常吸取时，请变更设置。
注意
如果在变更吸取条件后变更了基本部分的项目，吸取条件的值
有可能被重新设置为默认值。
1) 吸取高度补偿
是指元件吸取时的按入量。
当设置为“0”时，因元件尺寸(高度)偏差等的影响，吸嘴到达不了元件，无法吸取元件或发生芯
片站立等现象。出现这种情况时，请增加吸嘴到达元件的高度补偿量(输入正值)。
初始值为 “0.2mm”。
○但在下述条件时为 1.0mm。
・元件尺寸短边(对插入元件为封装尺寸的短边)在 0.45mm 以上且为托盘元件
○但在下述条件时为 0mm。
・元件尺寸短边(对插入元件为封装尺寸的短边)小于 0.45mm(0603 以下)
・使用吸嘴为夹式吸嘴
・包装方式类型为轴向供料器(S,L 类型共通)
※ 同时满足 1.0mm 与 0mm 的条件时，为 0mm。
注意
使用轴向供料器时，绝对不要在吸取补偿量中输入正值。否则可能造成
供给机与吸嘴发生碰触。
2) 重试次数
设置在生产中发生吸取失败时再次吸取的次数。
当生产过程中发生重试超限时，以黄色信号灯闪烁发出通知｡
