第 1 部基本篇第 1 章装置概要 1- 77 1-9- 7 保存图像数据此功能是在生产暂停中，按下「图像信息文件输出」按钮，将取得的错误图像文件、因标记识别错误暂停时在错误详细对话框中输出图像的错误图像文件，保存到 USB 存储器里。 ① 从菜单选择「准备・调整」 / 「保存图像数据」，显示「图像数据的保存」对话框。 ② 按下「 … 」按钮指定文件保存位置。 ③ 按下「确定」按…

第 1 部基本篇第 1 章装置概要

1-76

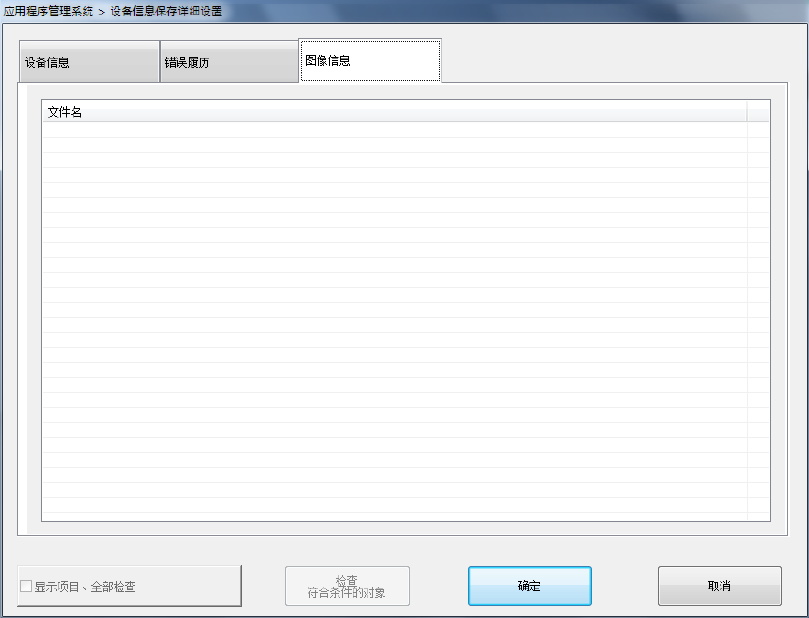

取得被勾选的图像信息予以保存。

如对[显示项目、全部检查]勾选，所显示的项目会被全部勾选。

如取消勾选，则全部项目的勾选即被取消。

默认的设置是所有图像信息被勾选。

按[确定]按钮，可关闭保存设备信息的详细设置对话框。

按[取消]按钮，则不进行保存设备信息的详细设置就关闭对话框。

第 1 部基本篇第 1 章装置概要

1-77

1-9-7 保存图像数据

此功能是在生产暂停中，按下「图像信息文件输出」按钮，将取得的错误图像文件、因标记识别错误暂

停时在错误详细对话框中输出图像的错误图像文件，保存到 USB 存储器里。

① 从菜单选择「准备・调整」/「保存图像数据」，显示「图像数据的保存」对话框。

② 按下「…」按钮指定文件保存位置。

③ 按下「确定」按钮，图像数据即保存到指定位置。数据保存后，对话框会自动关闭。

④ 如不要保存图像数据而关闭对话框，请按「取消」。

第 1 部基本篇第 1 章装置概要

1-78

1-9-8 生产程序初始文件夹

设置用于生产程序的读写生产程序初始目录(文件夹)。

从主菜单选择「环境设置」/「生产程序初始文件夹」后，会显示如下设置画面。

按下「浏览」按钮，从文件夹一览中选择初始文件夹。

选择后按下「确定」。

注意

请不要在 C 盘中设置文件夹。

在 C 盘中设置文件会显示错误。
