第 2 部 功能详解篇 第 11 章 选项组件
11-12
(1) 在主机右侧面的接口板上的「MTS 用电源连接器」、「接口连接器」、「MTS 用φ 6 管道取出口」上，
连接各缆线和压缩空气管。
(2) 请接入装置电源，对机器设置的「使用单元」和「MTS 安装位置偏移量」进行设置。
①
②
③
TR5SNK
① MTS 用电源连接器
② MTS 用接口连接器
③ MTS 用
φ
6 管道取出口
第 2 部 功能详解篇 第 11 章 选项组件
11-13
11-4 传送选项、功能
JM-50 作为标准功能对应「长尺寸基板」、「对应 3 缓冲的基板尺寸下的 ZA 轴动作」。
在本章对关于传送功能进行说明。
11-4-1 对应长尺寸基板
对应基板尺寸
实施基板 2 次传送，X 方向的基板尺寸可以扩展至 MAX.800mm。
这样使 LED 照明等处使用的长尺寸基板生产成为可能。
以下用「规定尺寸」表示各规格 1 次传送的最大尺寸。
长尺寸基板对应尺寸： (单位：mm)
基板规格 方向 最小尺寸
最大尺寸
1
次传送
2
次传送
标准规格
X
50
410
800
Y
50
360
第 2 部 功能详解篇 第 11 章 选项组件
11-14

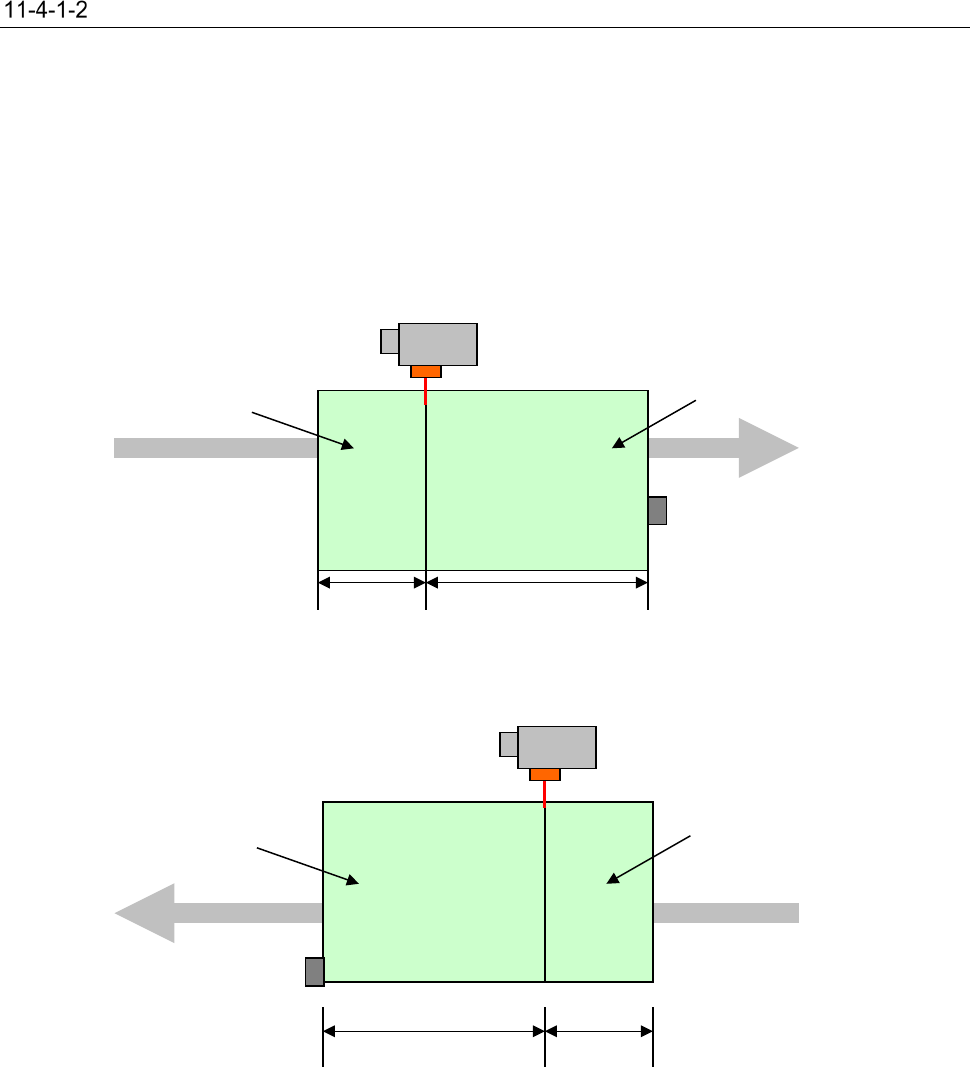

基板停止位置和贴片范围
对基板外形尺寸 X 方向超过规定尺寸的基板，通常夹紧时不能贴片。
在站点内执行 2 次基板夹紧。第１次在挡块位置使基板停止，第 2 次不使用挡块而是由 HMS 检测出基
板终端后停止，由此对应基板外形尺寸 X 方向的尺寸为“800mm(超过规定尺寸)”的基板。
[左→右传送时]
[左←右传送时]
第 1 次基板夹紧的
贴片范围
① ②
第 2 次基板夹紧的
贴片范围
① ②
第 2 次基板夹紧的
贴片范围
第 1 次基板夹紧的
贴片范围
①
：长尺寸基板分割位置(生产程序)
② ：基板尺寸-长尺寸基板分割位置
