第 1 部 基本篇 第 2 章 生产
2-108
(1) 全体的进展情况
进展条显示当前的进展情况。
连续检查结束后，会显示下列信息，返回原画面（激光高度连续检查条件设置画面）。
如连续检查中发生错误，则显示以下提示信息。
若要检查下一个元件时请按[否]。将重新开始连续检查。
对于发生了检查错误的元件，若要单独进行检查时请按[是]。
对于发生了检查错误的元件，可单独检查。
(2) 检查中的元件
显示元件号、元件类型、包装、吸嘴号、元件名、台架、安装孔、通道。
(3) 吸取坐标
显示元件的吸取坐标。
・ [供料]按钮
供料器为一次供料时按下按钮则传送元件。但对径向供料器 MRF-L／轴向供料器 MAF-L 这些
供料类型为 2 次传送的，则在二次供料后传送元件。
注意
＜使用径向供料器／轴向供料器时的注意点＞
对径向供料器／轴向供料器，在以下的状态下按下[供料]按钮，元件会在供
料器堵塞，请予以注意。
・ 吸取位置上有元件的状态
・ 对径向供料器类型 MRF-L／轴向供料器类型 MAF-L，错误设定供料类型
的状态
・ [夹紧]按钮
执行径向供料器或者轴向供料器的夹紧动作（切割动作 ）。
・ [解除]按钮
执行径向供料器或者轴向供料器的夹紧解除动作（解除切割动作 ）。
第 1 部 基本篇 第 2 章 生产
2-109
(4) 检查中的值
显示进行检查的元件高度以及激光高度。
● 测量
测量激光高度。（有关激光高度内容，请参见下一项目）
(5) 激光高度检查结果
检查后，激光高度检查结果框里会显示检查结果。
1) 状态
OK ：定心成功
数字：定心失败（数字为激光状态的代码号）
2) 外形
显示定心成功时的元件尺寸。
3) 角度
显示定心时的元件角度。
激光高度连续检查动作中的中断

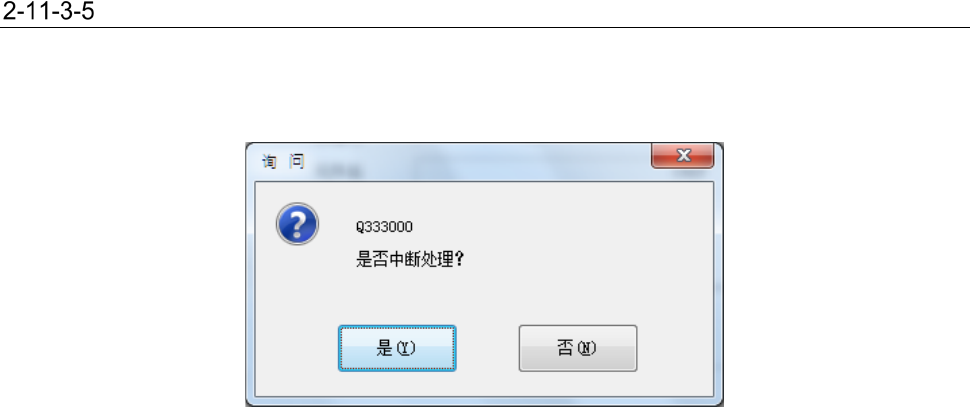

要强制中止时，按下停止开关后，即显示以下提示信息。
要结束检查时，请选择[是]。
第 1 部 基本篇 第 2 章 生产
2-110
测量激光高度

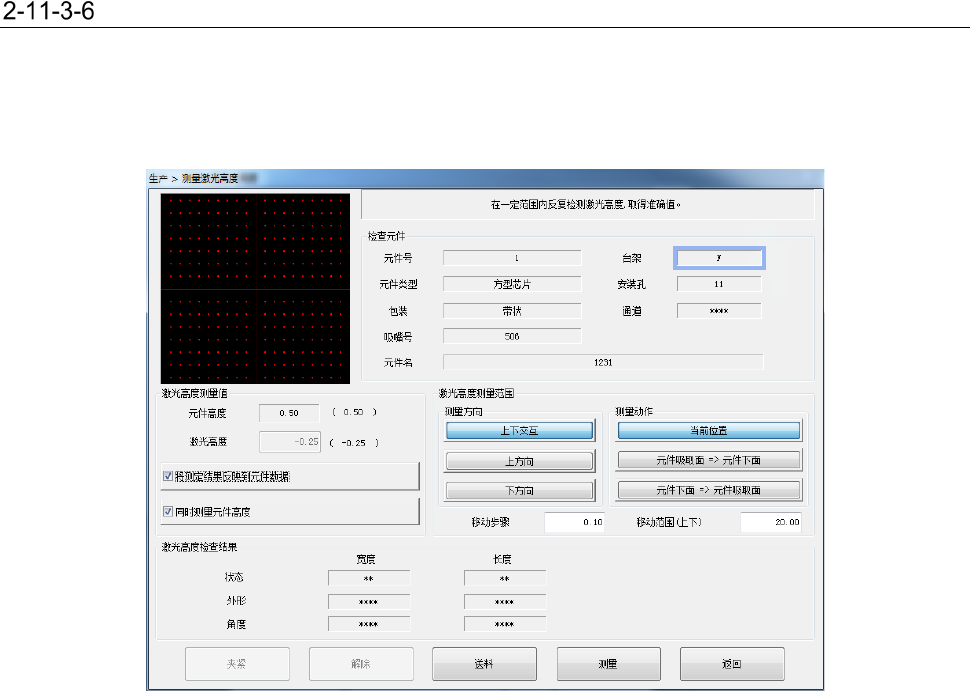

在单独检查画面中，按下[测量]按钮后，即显示如下激光高度测量画面。
激光高度测量，根据下列条件在该测量方向上反复进行相应的测量动作，将能够执行定心的激光高度，
作为最佳激光高度。
(1) 检查元件
显示元件内容。
(2) 激光高度测量值
显示进行激光高度测量的必要内容。
1) 元件高度
显示元件的高度。
2) 激光高度
可以任意变更激光高度。
这里设置的值，作为激光高度判定范围的开始时的当前的激光高度位置使用。
3) 将测定结果反映到元件数据。
要将测量的激光高度结果立即反映到元件数据时，勾选此项。
4) 同时测量元件高度
在测量激光高度前测量元件高度。同时也自动计算激光高度。
在这种情况下，自动计算的激光高度，作为激光高度判定范围开始时的当前的激光高度位置
使用，因此激光高度不能任意指定。
