第 1 部 基本篇 第 1 章 装置概要
1-23
1-3 机械规格
1-3-1 机械尺寸与重量

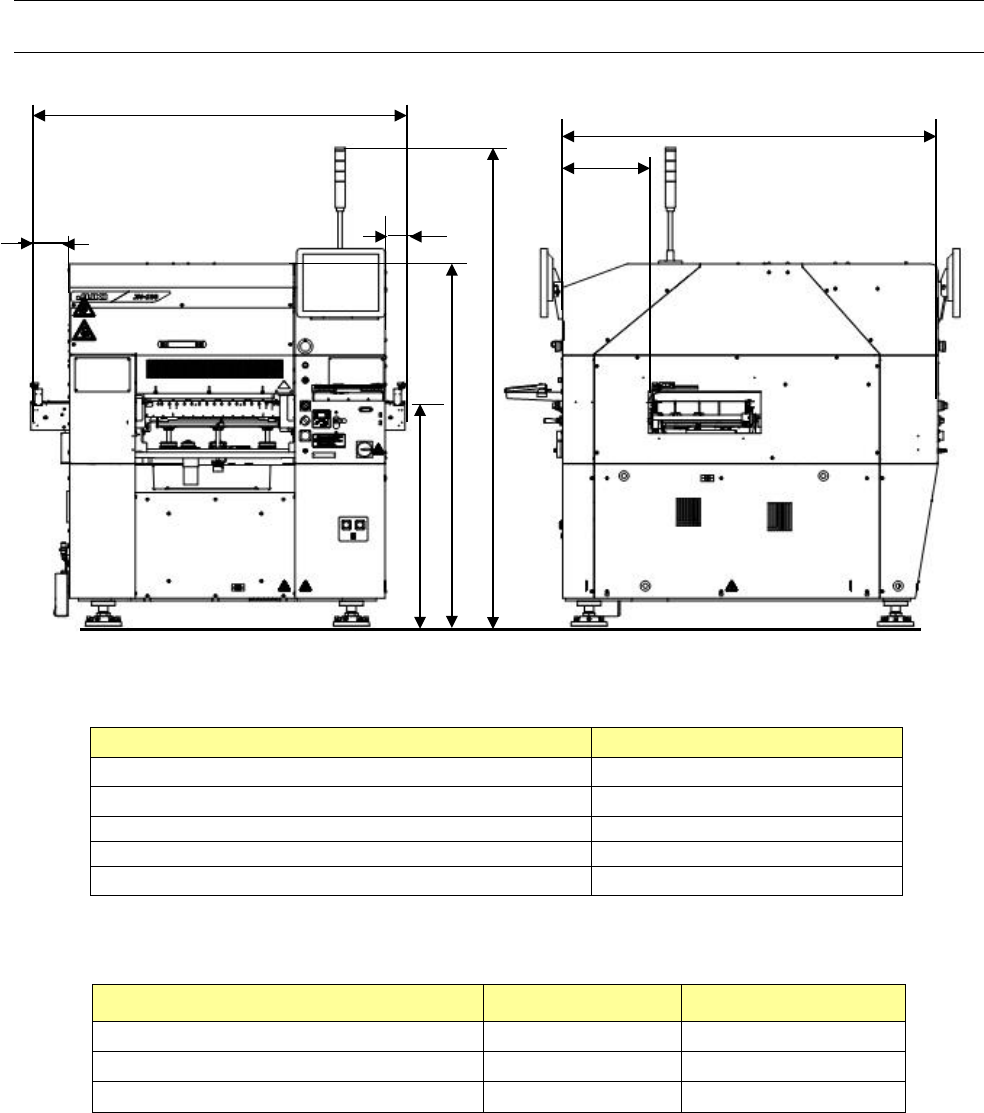

(1) 机械尺寸
单位：mm
尺寸
A
（传送长度）
1,454
B（不含 LCD）
1,505
C（传出量）
107
D
（传出量）
82
E（从安全盖（安全罩）前面到基准侧基板传送道）
364
※上述尺寸的公差为±5mm。
单位：mm
尺寸
传送高度 900mm 传送高度 950mm
F
（从地面至传送带上面）
900
950
G
（从地面到安全盖（安全罩）上面）
1,450
1,500
H
（从地面到信号灯上面）
1925.7
1975.7
(2)
主机重量
1,300 Kg
※1. 不含选项类
※2. 误差为±3％。
B
E
G
H
A
B
E
F
G
H
C
D
第 1 部 基本篇 第 1 章 装置概要
1-24
1-3-2 贴片精度
(1) 贴片精度(X,Y)
不同元件种类的贴片精度请见下表。不同的元件，因激光校正检测部位有边界、或模部有毛边等，
或对吸取部位的检查部位不固定，有的精度会低于下列精度。
贴片精度 XY（激光识别・使用基板基准标记时） 单位：
μ
m
零部件种类 LNC120-8 备考
方形芯片
0603, 1005, 1608
以上
±50
方形芯片（
LED
）
±50
方形芯片
LED
的贴片，以可激光识别为条件。
贴片精度 XY（图像识别） 单位：
μ
m
零部件种类 图像识别 备考
QFP (引脚间距 065 以上) ±40
3D
传感器不保证
QFP
的识别，仅为参考
值
(2)
贴片精度（
θ
）
贴片精度
θ
（激光识别） 单位： °
零部件种类
元件尺寸
※为端子间的尺寸
LNC120-8 备考
0603 方形芯片 － ±3
1005
方形芯片
－
±
2.5
1608
以上的方形芯片
－
±
2
贴片精度
θ
（图像识别） 单位： °
零部件种类
元件尺寸
※为端子间的尺寸
LNC120-8 备考
QFP (引脚间距 065 以上) 20 mm 以下 ±0.2
3D 传感器不保证 QFP 的识别，
仅为参考值
第 1 部 基本篇 第 1 章 装置概要
1-25
1-3-3 其他
(1) 自动工具更换装置 (R-ATC)
可最多安装15个吸嘴。
(2)
基板传送高度
900 mm ± 20mm (对国内、中国、东南亚)
950 mm ± 20mm (对欧美)
(3)
使用空气
气压 ：0.50±0.05MPa
最大空气消耗量 ：50L／min(标准状态)
干燥空气 ：加压下结露点10℃以下（适当去除油分、灰尘等。）
※ 下列有机溶剂、化学药品会使空气组合箱的聚碳酸酯老化，请勿使用。
种类
药品名
酸
盐酸·硫酸磷酸·铬酸
碱
苛性钠·苛性钾·消石灰·氨水·碳酸水
无机盐
硫化钠·硝酸钾·硫酸钠
氯化物溶剂
四氯化碳·氯仿·氯化乙烯·甲叉二氯
芳香族类
苯·环乙烷·信纳水
酮类
丙酮·丁酮·环乙烷
酒精类
乙醇·
IPA
·甲醇
油类
汽油·煤油·水溶性磨削油（碱性）
酯类
邻苯二甲酸二甲基·邻苯二甲酸二丁酯
.
醚类
甲醚
・
乙醚
氨
甲胺
其他
螺丝固定液·海水·漏泄试验液
(4)
噪音等级 ：76dB(A)以下
(5)
制造国 ：日本
(6)
环境条件
环
境
条
件
运行时
温度
10
℃～
35
℃
保证精度的温度
22
℃～
25
℃
湿度
50
％
RH
以下
(35
℃
)
标高
1,000m
以下
运输及保管时
温度
-15
℃～
70
℃
湿度
20
～
95
％
RH (
无冷凝
)
(7)
设置条件
过电压等级 ：过电压等级Ⅲ（IEC60664-1)
污染程度 ：污染度3 （IEC60664-1）
(8)
装置的修理维护或撤除所需的空间
请确保装置的前后有1200mm的空间。
