第 1 部 基本篇 第 2 章 生产
2-101
显示

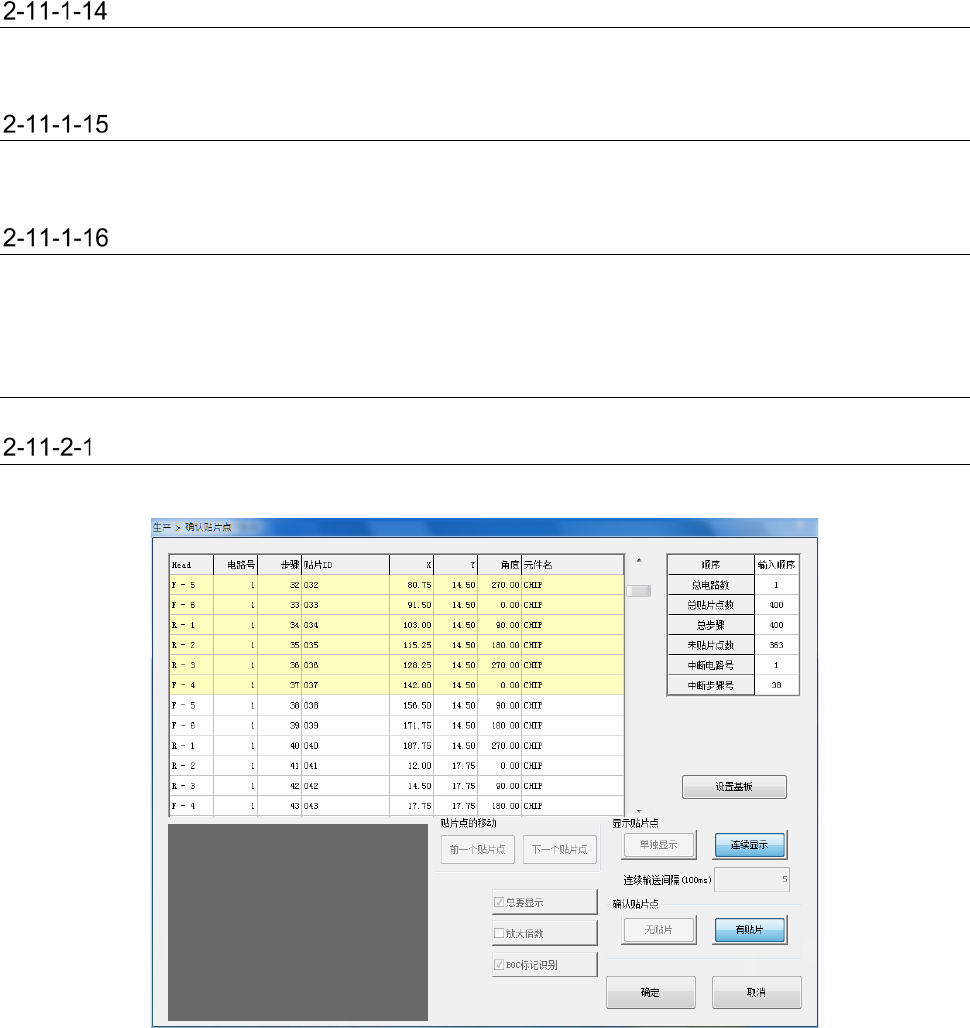

(1) 贴片列表
按顺序显示贴片信息。
项目
内容
Head
显示贴片时使用的
Head
号码。
电路号
显示贴装元件的电路号。
步骤
显示贴装元件的步骤号。
贴片
ID
显示贴装的元件
ID
。
X
显示贴装元件的
X
坐标。
Y
显示贴装元件的
Y
坐标。
角度
显示贴装元件的角度。
元件名
显示贴装元件的元件名。
(2) 贴片综合信息一览
显示贴片相关的综合信息。
项目
内容
顺序
显示贴片顺序是输入顺序还是优化顺序。
总电路数
显示配置在基板上的电路的总数。
总贴片点数
显示基板上的贴片点的总数。
总步骤
显示选择站点（工作站）的基板上的贴片点数。
未贴片点数
显示选择站点（工作站）的基板上还未贴片的贴片点数。
中断电路号
显示选择站点（工作站）的中断的贴片点的电路号。
中断步骤号
显示选择站点（工作站）的中断的贴片点的步骤号。
(3) 设置基板
夹紧要确认贴片点的基板。
项目
内容
设置基板
执行基板传入
/
重夹基板。
(4) 设置贴片点的显示
对列表中显示的贴片进行叠加显示。
项目
内容
单独显示
按下
<START>
按钮，则显示选择的贴片点。
连续显示
按下
<START>
按钮，则从选择的贴片点开始按顺序显示。
如果按
<STOP>
按钮则会中断。
连续输送间隔
（
100ms
）
输入连续跟踪中，移动到下一个贴片点之前的等待时间。
总要显示
固定显示选择的贴片点。变更选择后，则显示变更的贴片点。
放大倍数
选择显示叠加画面时是否放大显示画面。
BOC
标记识别
显示贴片点前，进行必要的
BOC
标记识别。
基准领域标记识别
显示贴片点前，进行必要的基准领域标记识别。
第 1 部 基本篇 第 2 章 生产
2-102
(5) 贴片点的移动
选择在列表中显示的贴片。
项目
内容
前一个贴片点
选择选择中的贴片的前一个贴片点。如果是第一个贴片，则不动作。
下一个贴片点
选择选择中的贴片的下一个贴片点。如果是最后一个贴片，则不动作。
(6) 确认贴片点
对列表中选择的贴片点是否已贴片完毕进行设置。
项目
内容
无贴片
选择的贴片点未被贴片。在继续生产时贴片。
有贴片
选择的贴片点已被贴片。在继续生产时不贴片。
(7) 叠加显示
显示选择的贴片点的叠加画面。

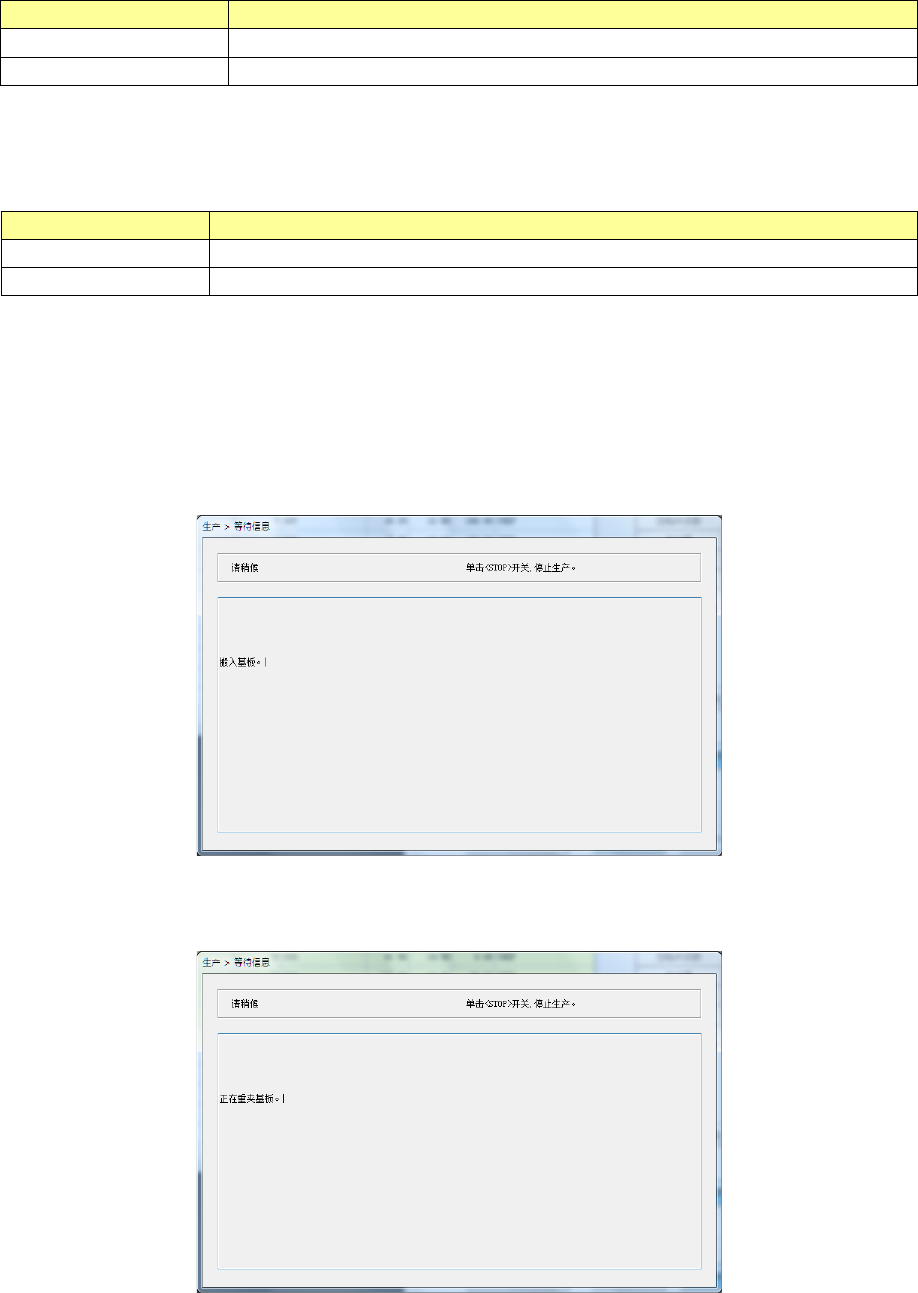

(8) 设置基板
按[设置基板]按钮后，运入基板或重新夹紧。
如果基板尚未被搬入时，则显示基板搬入中的提示信息。
如果基板已安装，则显示正在重夹基板的提示信息。
