第 1 部 基本篇 第 4 章 制作生产程序
4-232
2) 贴片位置
项目
概要
电路号 测量中的电路／电路总数
贴片角度
测量中的元件贴片角度
步骤号 测量中的贴片数据号
贴片 ID 测量中的贴片 ID
元件名 测量中的元件名
3) 设置贴片坐标
当前位置显示当前的测量坐标，设置位置显示贴片数据中设置的坐标。
4) 照明设置
对显示贴片点时使用的 OCC 照明进行选择。
5) 全体跟踪位置
对测量位置进行逐个推进。
在停止状态中，通过移动滑动条，可返回到前一个贴片点，或前进到下一个。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
第 1 部 基本篇 第 4 章 制作生产程序
4-233
图像识别检查
实际安装元件贴片头，在图像识别中检查能否完成元件定心的功能。
(1) 图像识别检查的检查方式
按照元件数据的设定值，执行图像定心的一系列控制，检查以避免发生错误。
(2) 图像识别检查时的诸动作
1) 检查后的元件返还
检查元件后，如下表所示按照包装方式返回原位置时，有时会被废弃。
按照元件数据的「元件废弃」所设定的废弃位置进行废弃。
对于 1mm 以下的元件，返还时元件可能立起，有时也可能反转，所以根据询问的内容选择动
作。
元件种类为插入元件时，无论包装方式均予以废弃。
包装方式
条件
归还
废弃
带式
－ ○
外形尺寸短边
1mm
以下
询问 *1
外形尺寸短边
1mm
以上
○ －
托盘
○ －
料管
－ ○
INS
带状
－ ○
*1 显示询问内容，需要选择是返还还是废弃元件。
连续测定时，在开始前询问。
2) 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，按初始值从最初输入的数据开始吸取元件。供给
装置可以有意进行变更。
3) 改变吸取坐标
无法顺利吸取时，可用手动输入或进行坐标示教，改变吸取坐标。
4) 手动吸取
没有吸取数据时，可以将元件手动安装在吸嘴上。
此时，不能输入吸取坐标。而且，也不能操作供料器。
第 1 部 基本篇 第 4 章 制作生产程序
4-234
(3) 图像识别检查操作

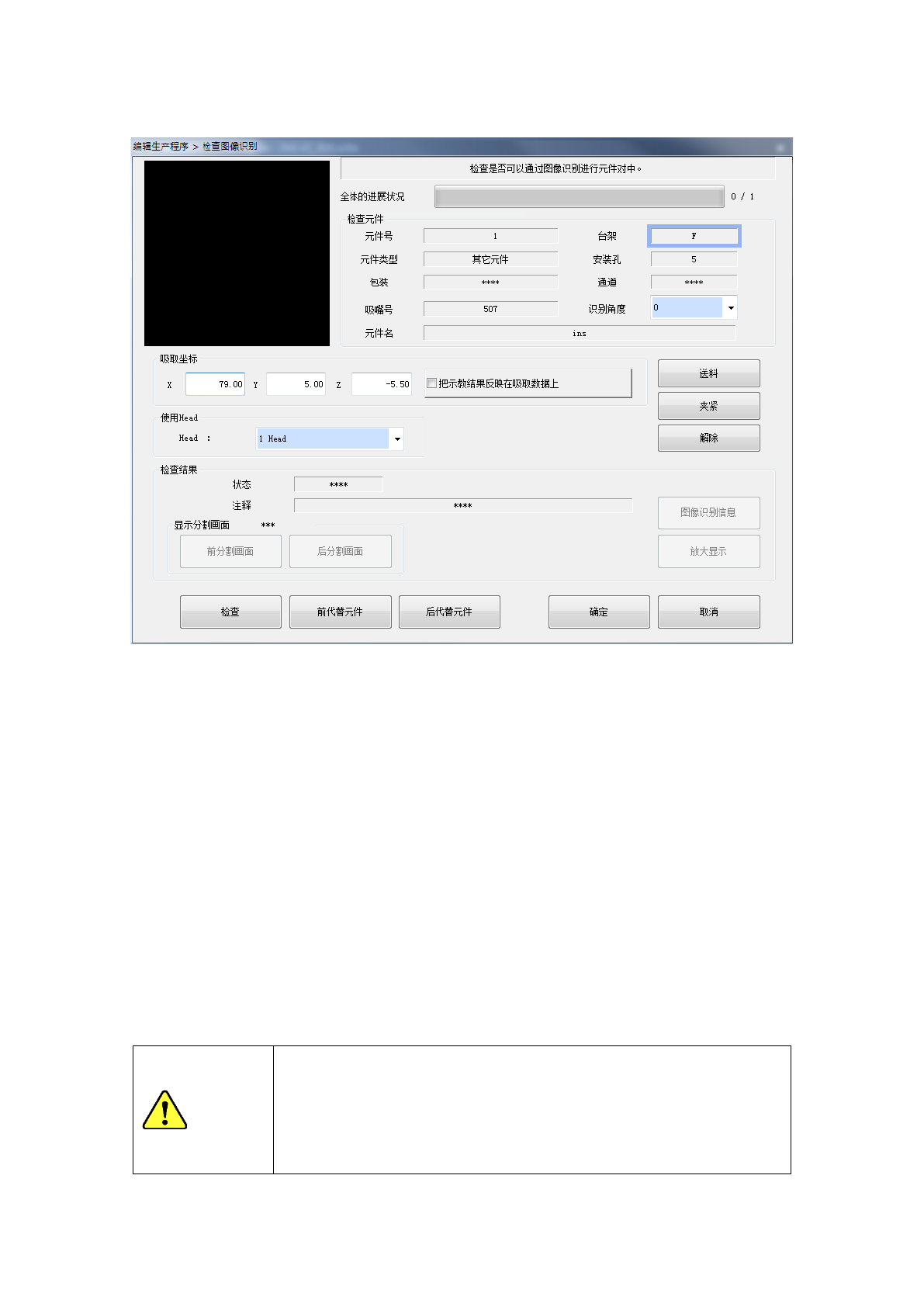

从编辑生产程序菜单，选择[测定・检查]－[检查图像识别] 则显示以下画面。
1) 检查元件
显示图像识别检查的元件内容。
2) 吸取坐标
显示吸取元件的吸取位置内容。还可以从前代替元件到后代替元件变更吸取位置。
没有吸取数据时，不显示各项目，无法执行吸取位置的变更、送料、示教。
可以对吸取位置进行手动输入和示教输入。
● 将示教结果反映在到吸取数据上
选择是否将示教结果反映在吸取数据上。
未勾选时，仅在此次吸取时适用该坐标。
托盘元件无法反映在吸取数据中。
● 送料
通过送料传送元件。
但径向供料器 MRF-L／轴向供料器 MAF-L 的供料类型为 2 次传送时，对元件进行 2 次传
送。
注意
＜使用径向供料器／轴向供料器时的注意点＞
对径向供料器／轴向供料器，在以下状态按下[送料]按钮时，请注意供
料器元件的阻塞状况。
・ 吸取位置有元件的状态
・ 对径向供料器类型 MRF-L／轴向供料器类型 MAF-L，供料类型设
定错误的状态
