第 1 部基本篇第 4 章制作生产程序

4-91

・阈值、边缘的设定

对阈值和边缘的设定，在实施方向判别检查后输入最佳值。

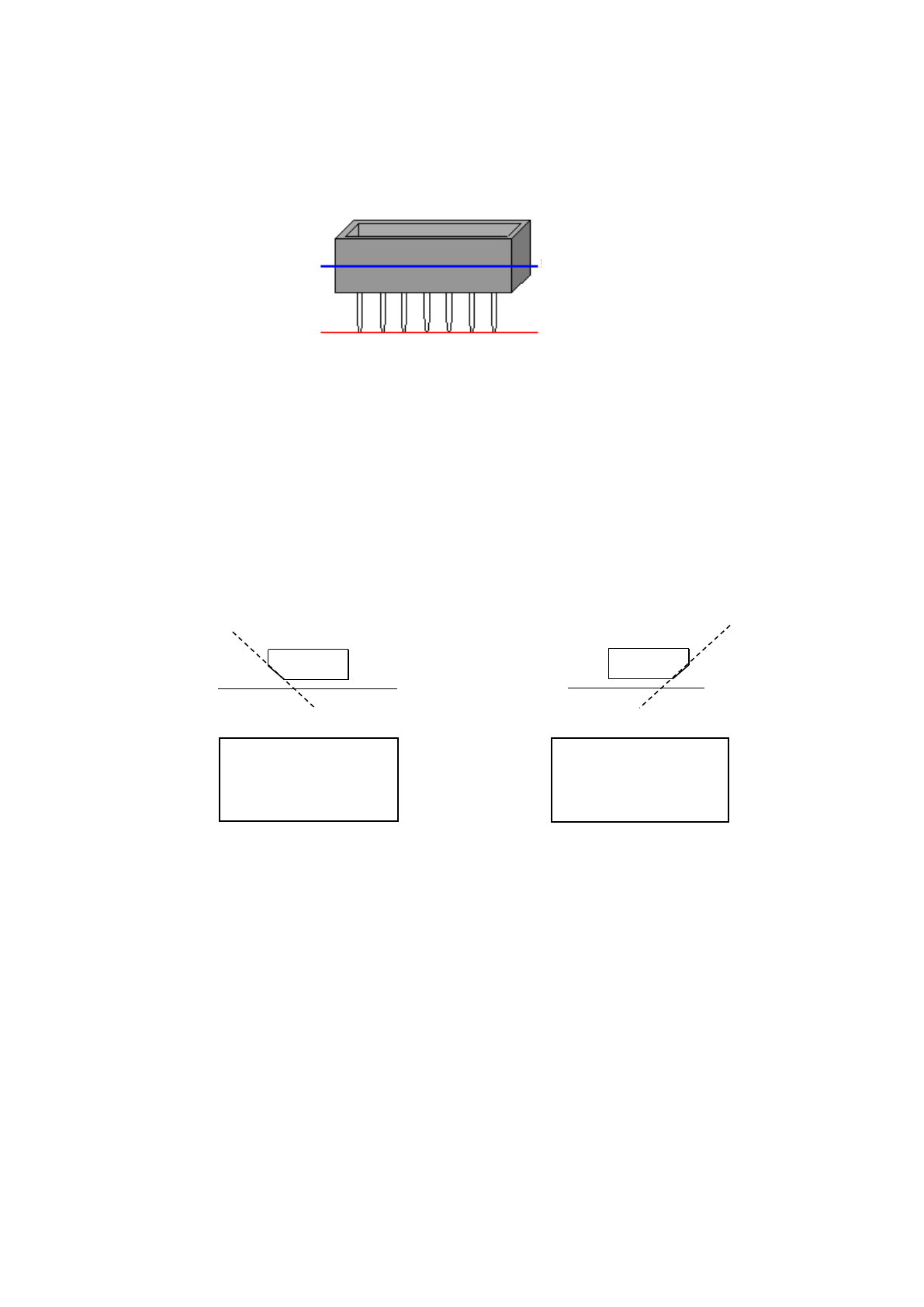

・判别高度

为封装识别、倒角识别时的元件高度值。元件最下面为 0，元件上部为＋值。

・判别角度

为倒角识别时的元件角度值。

在所输入的角度下旋转贴片头执行方向判别。

在判别角度下输入倒角倾斜的角度。

＜判别角度输入例＞

无论供给角度，以「

元件数据定义的姿势」为基准，倒角在左下侧的元件，在判断角度处输入－

值的倾角。倒角在右下侧的元件，在判断角度处输入＋值倾角。

倒角在左下侧，所以

判断角度输入-45 度

倒角在右下侧，所以

判断角度输入+45 度

度

45 度

判别高度 5.00

判别高度 0.00

第 1 部基本篇第 4 章制作生产程序

4-92

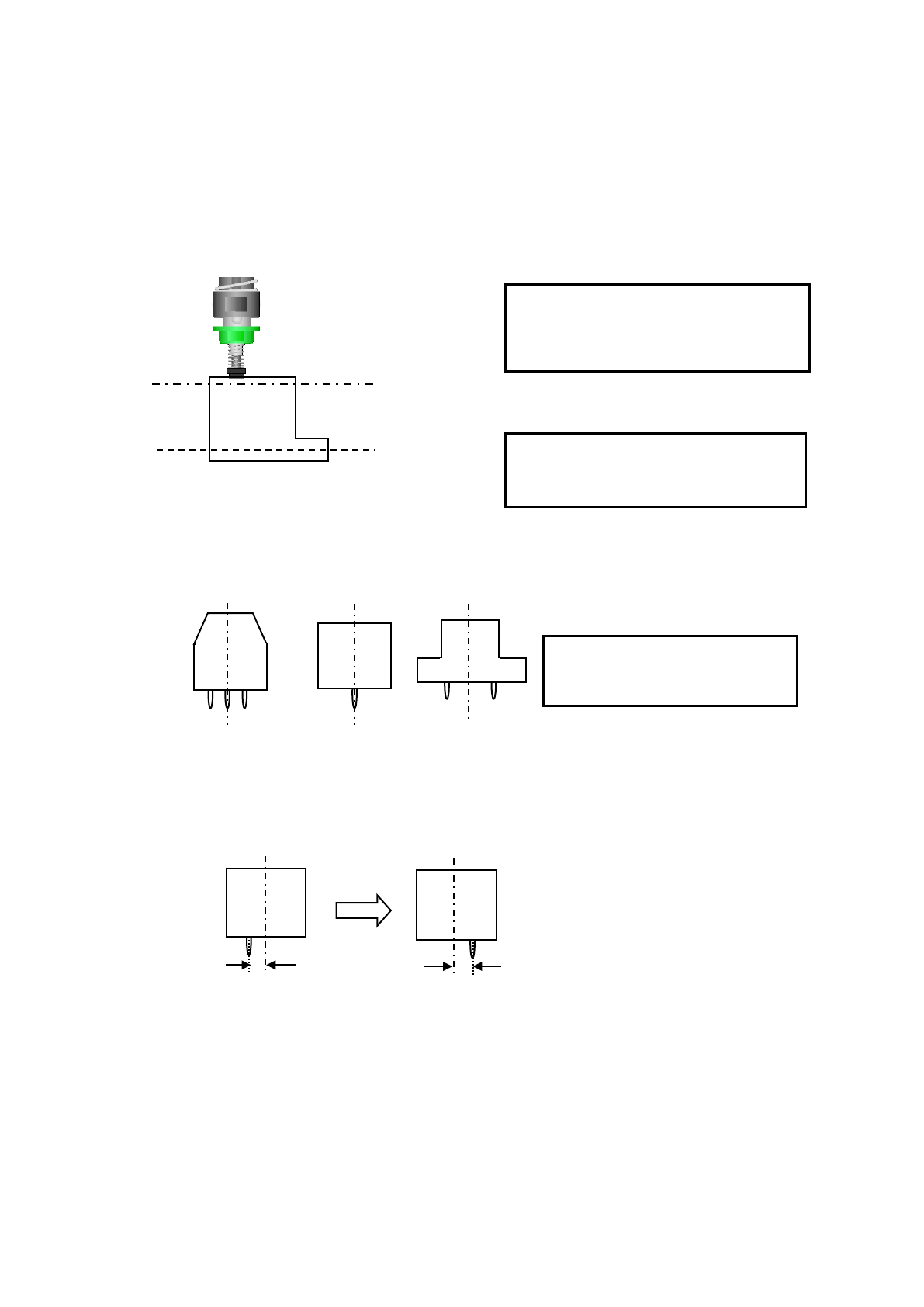

・吸取补正高度

仅对吸取吸嘴可以设定的项目。

因为吸取吸嘴并不确定在元件的哪个位置吸取，所以在方向判别时，需要正确的吸取位置信

息。因此，通过吸取补正高度下的识别求出元件和吸嘴的偏移量。

吸取补正高度的默认值为元件高度-0.3mm 的位置。

＜吸取补正高度的输入例＞

◆ 无法进行元件方向判别的元件例

1) 对封装或管脚幅宽与封装部中心左右距离相同的元件，无法进行判别。

2) 对正方向、反方向的偏移量均未达到 0.4mm 的元件无法进行判别。

＜为管脚判别时＞

判别高度

吸取补正高度

通过对吸取补正高度的元件中心与吸嘴

中心进行补正，实现对元件中心的吸取

通过比较补正位置与判别高度下的元

件中心，实现方向判别

夹式吸嘴、吸取吸嘴都无法判别

0.19mm

第 1 部基本篇第 4 章制作生产程序

4-93

＜为封装判别时＞

＜为倒角判别时＞

倒角判别时也与管脚判别和封装判别一样，在倒角部分无 0.4mm 以上的偏移量时无法进行判

别。

3) 在倒角判别中，对夹式吸嘴覆盖住倒角部分高度的元件无法进行判别。

0.19mm

2.5mm 2.1mm

2.5mm

2.1mm

旋转贴片头进行识别时，如果夹式吸嘴

被激光覆盖则无法进行方向判别。

倒角部分
