第 1 部 基本篇 第 3 章 维护 3-3 各部分的 检查 1) 触摸 画面右上 部，确认使用 气 压为 0.500±0. 05M Pa 。 2) 若压力值不在上述范 围内，请检 查工厂内 是否有空气泄漏 。 如果没 有异常， 请按 「调整 方法」 重 新调整压力。 3) 请倒干净 排水管连接的 瓶 里存的水、 油。 1) 打开旋钮①。 2) 向下拉「 调节器旋钮 ②」 ，旋转旋钮 ，把使用的空 气压力调整为 0.5M Pa 。 检查…
第 1 部 基本篇 第 3 章 维护
3-2
(2) 清扫
清扫部位
处理确认方法
清扫频率
每天
每周
每月
每2个月
每6个月
X
、
Y
轴直动单元
除去灰尘、异物
○
各传送传感器
除去灰尘、异物
○
CAL
块
除去灰尘、异物
○
激光校准传感器
清扫传感器窗的脏污
○
HMS
清扫传感器窗的脏污
○
吸嘴
清扫吸嘴
○
吸嘴外圈
清扫吸嘴外圈及内部
○
ATC
单元
除去灰尘、异物
○
统一更换台车 除去灰尘、异物
○
台架升降机 除去灰尘、异物
○
OCC(
偏光滤光片
)
除去灰尘、异物
○
风扇马达过滤器
除去灰尘、异物
○
3D
传感器盖罩玻璃
(
选购项
)
除去灰尘、沾污
○
引脚矫正单元
除去灰尘、异物
○
1 年＝6,600 小时
(3) 加油
加油项目
处理确认方法
加油频率
每天
每周
每月
每2个月
每6个月
X
、
Y
轴直动单元轨道
活
动
是
否
平
滑
6459
润滑油
N
○
X
、
Y
轴滚珠丝杠
NSL
润滑油
○
传送螺杆
(
轴
)
6459
润滑油
N
○
传送导轴
6459
润滑油
N
○
驱动轴
6459
润滑油
N
○
滚珠丝杠
(Head
部
)
CG2
润滑油
○
花键轴
(Head
部
)
CG2
润滑油
○
支撑台
6459
润滑油
N
○
统一更换台车
6459
润滑油
N
○
台架升降机
6459
润滑油
N
○
吸嘴
油
清扫后
吸嘴外圈
6459
润滑油
N,
油
○
传送停止挡块（长孔链环机构部）
6459
润滑油
N
○
CY
轴
6459
润滑脂
N
○
Z
轴导轨
CG2
润滑脂
○
1 年＝6,600 小时
危险
1. 加油脂时，请使用附带的油脂类，除 JUKI 指定的产品外，请勿使用其他的油
脂类产品。
2. 请使用指定的润滑油进行恰当的注油。如果用错润滑油，会引起运行故障。
3. NEW DEFLEX OILNo1 ：第 4 类第 3 石油类
润滑油 (6459 润滑油 N) ：消防法规定为非危险物
润滑油 (NSL 润滑油 N) ：消防法规定为非危险物
润滑油 (CG2 润滑油) ：消防法规定为非危险物
润滑油 (AFC+400) ：消防法规定为非危险物
润滑油 (JUKI 润滑脂 B) ：消防法规定为非危险物
第 1 部 基本篇 第 3 章 维护
3-3
各部分的检查

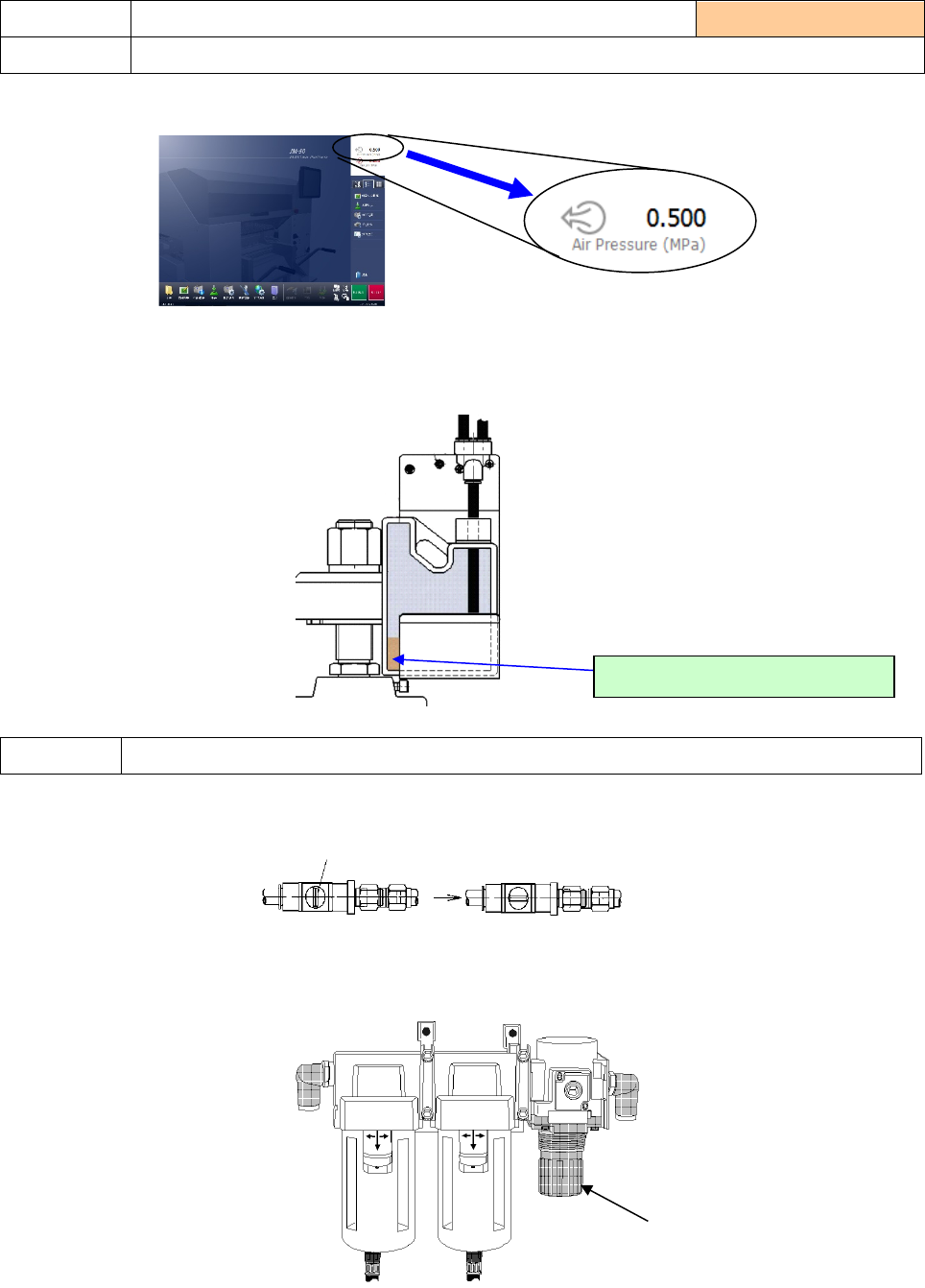

1) 触摸画面右上部，确认使用气压为 0.500±0.05MPa。
2) 若压力值不在上述范围内，请检查工厂内是否有空气泄漏。如果没有异常，请按「调整方法」重
新调整压力。
3) 请倒干净排水管连接的瓶里存的水、油。
1) 打开旋钮①。
2) 向下拉「调节器旋钮②」，旋转旋钮，把使用的空气压力调整为 0.5MPa。
检查项目
3-1-1 气压、排水瓶
实施频度 ：每天
检查内容 确认初压，检查排水
调整方法 调整初压
瓶内存了水、油，请倒干净。
打开状态
关闭状态
①
②
第 1 部 基本篇 第 3 章 维护
3-4

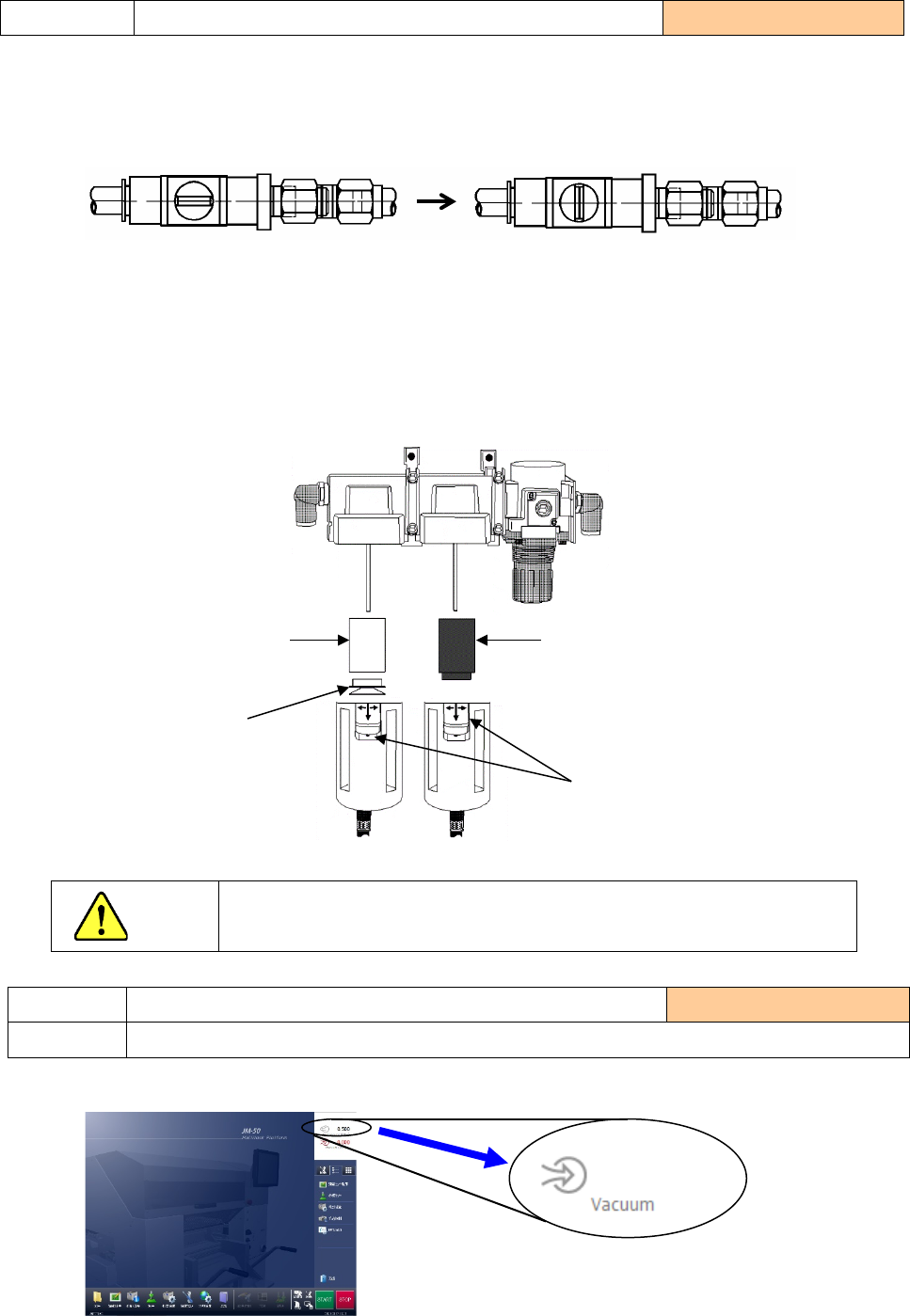

更换间隔：每2年更换1次。或压力下降达到约0.1MPa（1kgf／cm
2
）时。
更换方法
1) 请关闭指状阀的旋纽。
2) 请一面把滑动部向下降，一面将本体向左右某方向旋转 45 度，朝下拉出。
3) 将固定过滤器零件 B 的树脂零件向左旋转，拆 卸 过滤器零件 B。将 过滤器零件 A 本身向左旋转后
拆下过滤器零件 A。
4) 安装时，请按照相反的步骤进行操作。
注意
在开始作业前，请关闭指状阀的旋纽。
1) 請確認待機狀態的最大负压表示，達到-86kPa。
2) 果低于-85 千帕，则需要更换真空发生器压力部分。
检查･更换
更换过滤器零件
更换标准 ：1 年
检查项目
3-1-2 真空发生器压力
实施频度 ：每天
检查内容 确认真空压力
打开状态
关闭状态
过滤器零件 A
PF901010000
过滤器零件 B
PF901006000
树脂零件
滑动部
-88.317
