(7) 方向判别测定
仅测定所选择元件。
1)
设定方向判别测定条件

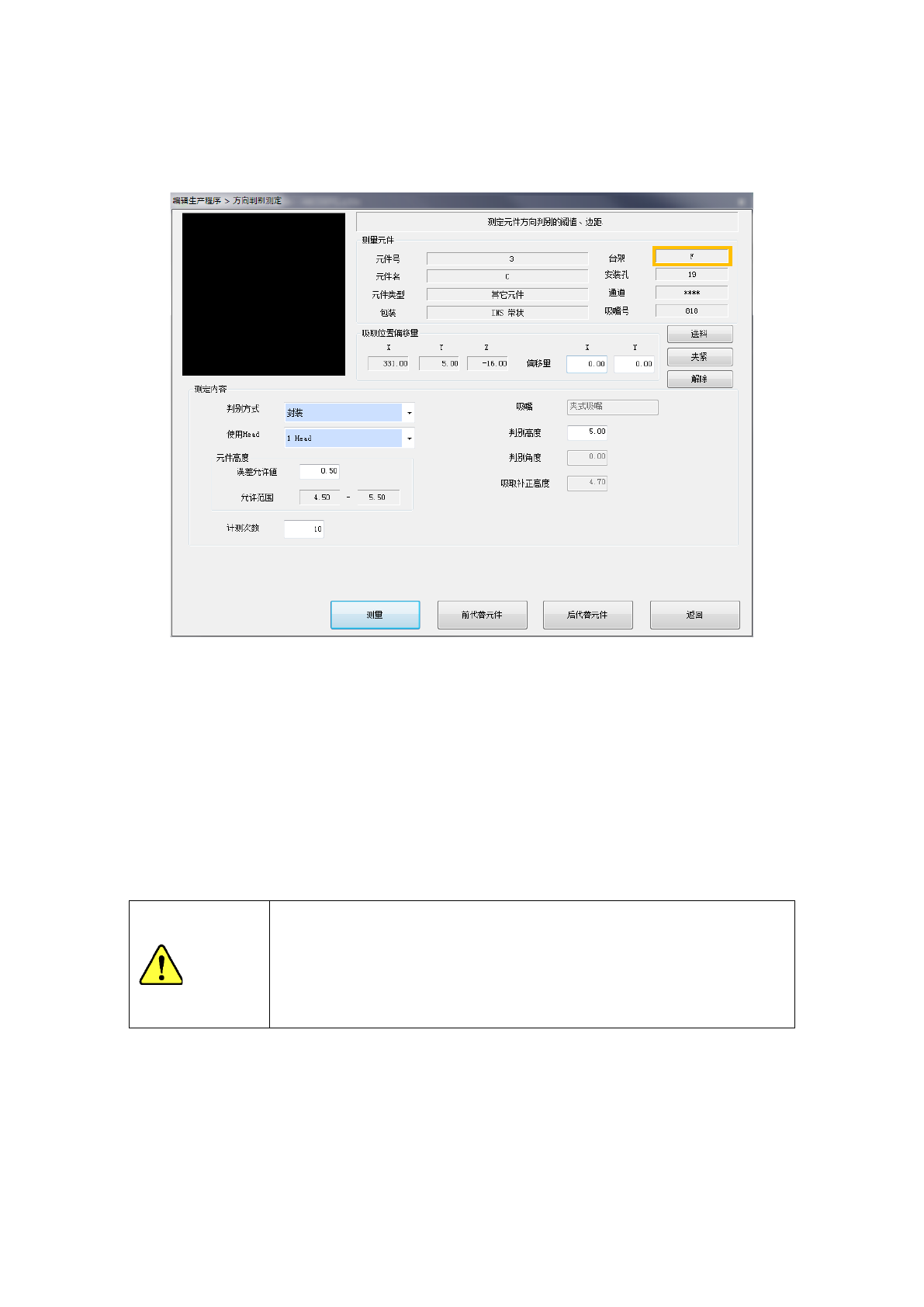

从编辑生产程序菜单，选择[机器操作]－[方向判别]则显示以下画面。
① 测量元件
显示测量元件的内容。
② 吸取位置偏移量
显示吸取元件的吸取位置的内容。输入偏移量可以变更吸取位置。没有吸取数据时不显示各
项目，不能实施吸取位置的变更、供料（振动）、 示教。
● 供料
供料器一次供料，传送元件。
但径向供料器 MRF-L／轴向供料器 MAF-L 的供料类型为 2 次传送时，进行 2 维件传送。
注意
＜使用径向供料器／轴向供料器时的注意点＞
对径向供料器／轴向供料器，在以下状态按下[供料]按钮时，请注意供料
器元件的阻塞状况。
・ 吸取位置有元件的状态
・ 对径向供料器类型 MRF-L／轴向供料器类型 MAF-L，供料类型设定
错误的状态
第 1 部 基本篇 第 4 章 制作生产程序
4-227
● 夹紧
仅径向供料器或轴向供料器时可以使用。夹紧（切断）元件。
● 解除
仅径向供料器或轴向供料器时可以使用。解除夹紧（切断）元件。
③ 测定内容
显示在元件方向判别测定中设定的内容。变更内容后进行测定，则反映出变更的内容。
● 判别方式
从管脚、封装、倒角中指定。
● 使用 Head
可以选择在测定中使用的贴片头。
● 计测次数
可以选择测定的次数。
● 吸嘴种类
显示使用中的吸嘴类型。
● 判别高度
可以将元件下面作为基准设定元件判别高度。
● 判别角度
可以将吸取角度作为基准设定元件判别角度。
● 吸取补正高度
可以将吸嘴下面作为基准设定元件的吸取补正高度。
④ 元件高度
显示在方向判别动作前实施的元件高度测定内容。
● 误差允许值
可以设定测定元件高度时的误差允许值。
● 允许范围
可以显示元件高度允许范围的最小值和最大值。
⑤ [测量] 按钮
执行方向判别测定。

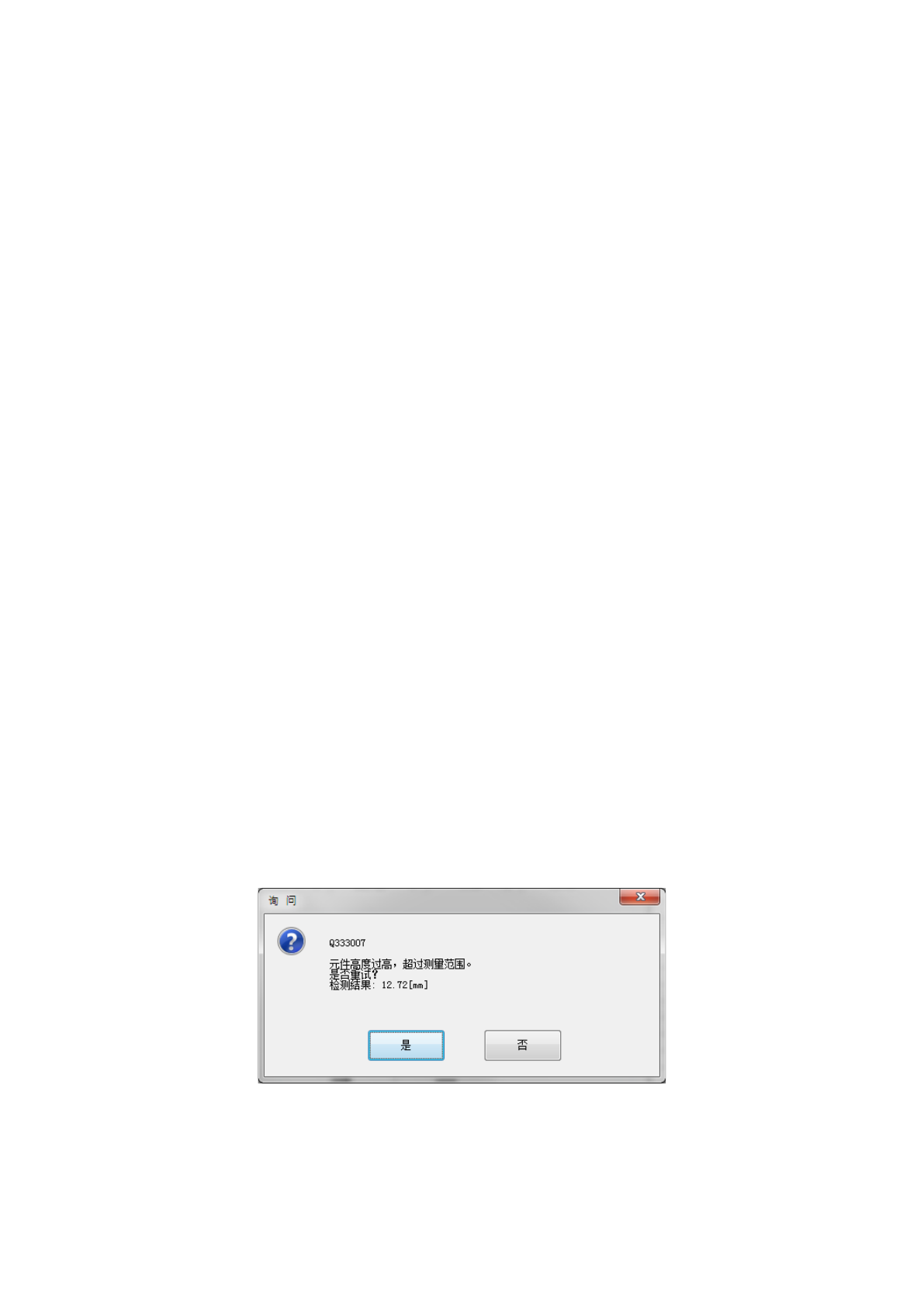

并且在方向判别测定前执行元件高度测定，测定结果位于测定范围外时显示以下画面的信息。
●是 ：返回或者废弃元件后，重新测量元件高度。
●否 ：返回或者废弃元件，测量结束。
第 1 部 基本篇 第 4 章 制作生产程序
4-228
2)
方向判别测定中
元件高度的测定结果在允许范围内时，开始方向判别测定动作。
测定中强制中止时，按下＜STOP＞按钮则显示以下画面。
选择是否结束测定。
●是 ：返回或者废弃元件后结束测定。
●否 ：重新开始测定。
