第 1 部 基本篇 第 4 章 制作生产程序 4- 53 元件种类 0 ° 90 ° 180 ° 270 ° TS OP -2 BGA 网络电阻 微调电容器 单向引脚连接器 双向引脚连接器 Z 形引脚连接器 J 引脚插座 鸥翼式插座 带减震器的插座 插 入元件 （ INS 带状 ） 插 入元件 （轴向） ④ 废弃元件 对在定心时发生 识别错误，或引脚 悬浮 检查时发生 错误的元件废弃方法进行 设置。 从组合框的下拉 菜单中选择元件废弃方…
第 1 部 基本篇 第 4 章 制作生产程序
4-52
※ JUKI 的元件供应角度定义
以下说明元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。

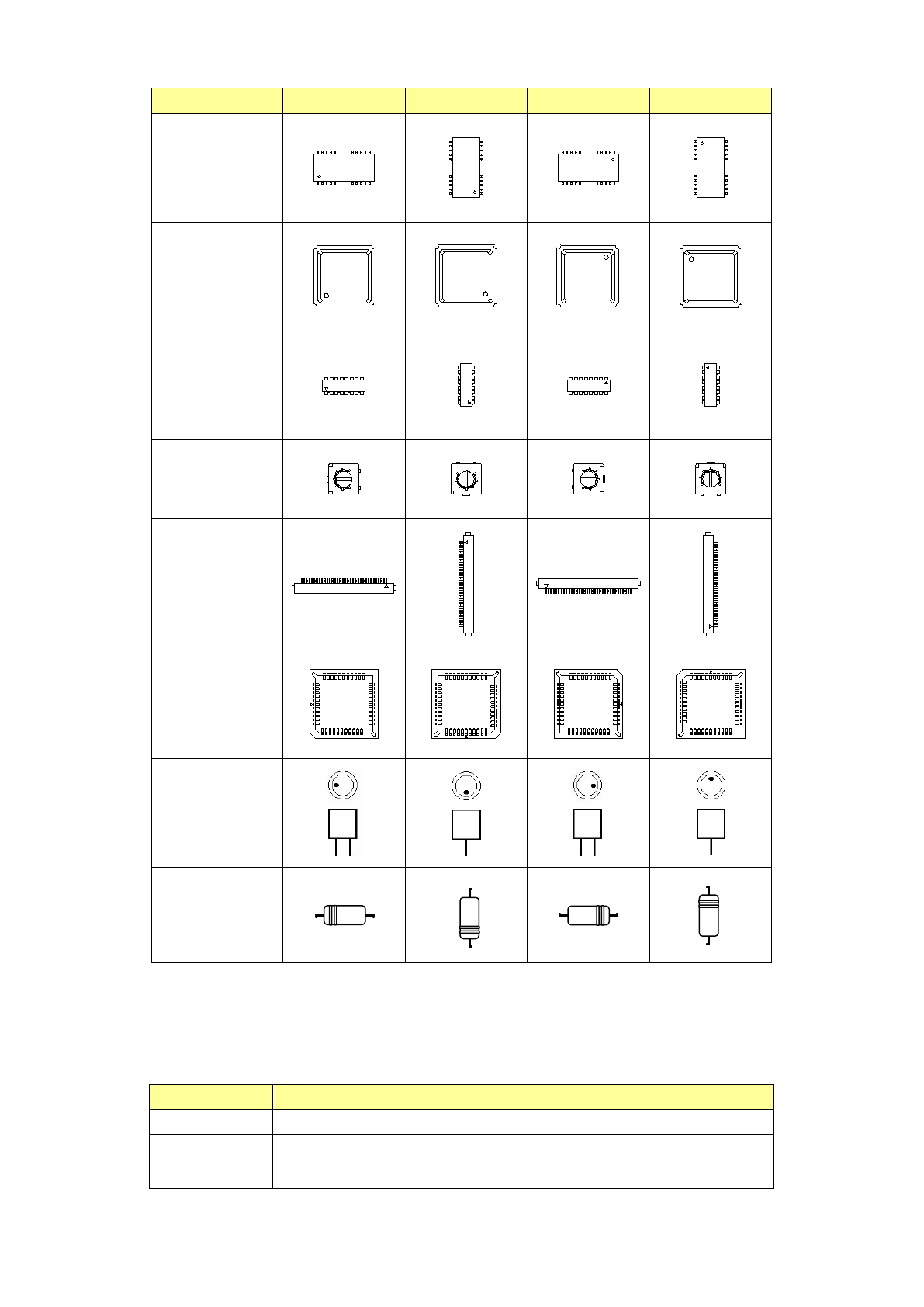

元件种类
0°
90°
180°
270°
方形芯片
圆筒型芯片
（Melf）
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
TSOP-1
第 1 部 基本篇 第 4 章 制作生产程序
4-53
元件种类
0°
90°
180°
270°
TSOP-2
BGA
网络电阻
微调电容器
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
J
引脚插座
鸥翼式插座
带减震器的插座
插入元件
（INS 带状）
插入元件
（轴向）
④ 废弃元件
对在定心时发生识别错误，或引脚悬浮检查时发生错误的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
下拉列表的项目
内容
废弃盒 ・全部元件均可选择。
放回托盘
・包装选择为托盘时，可选择此项。
元件保护 ・全部元件均可选择。
第 1 部 基本篇 第 4 章 制作生产程序
4-54

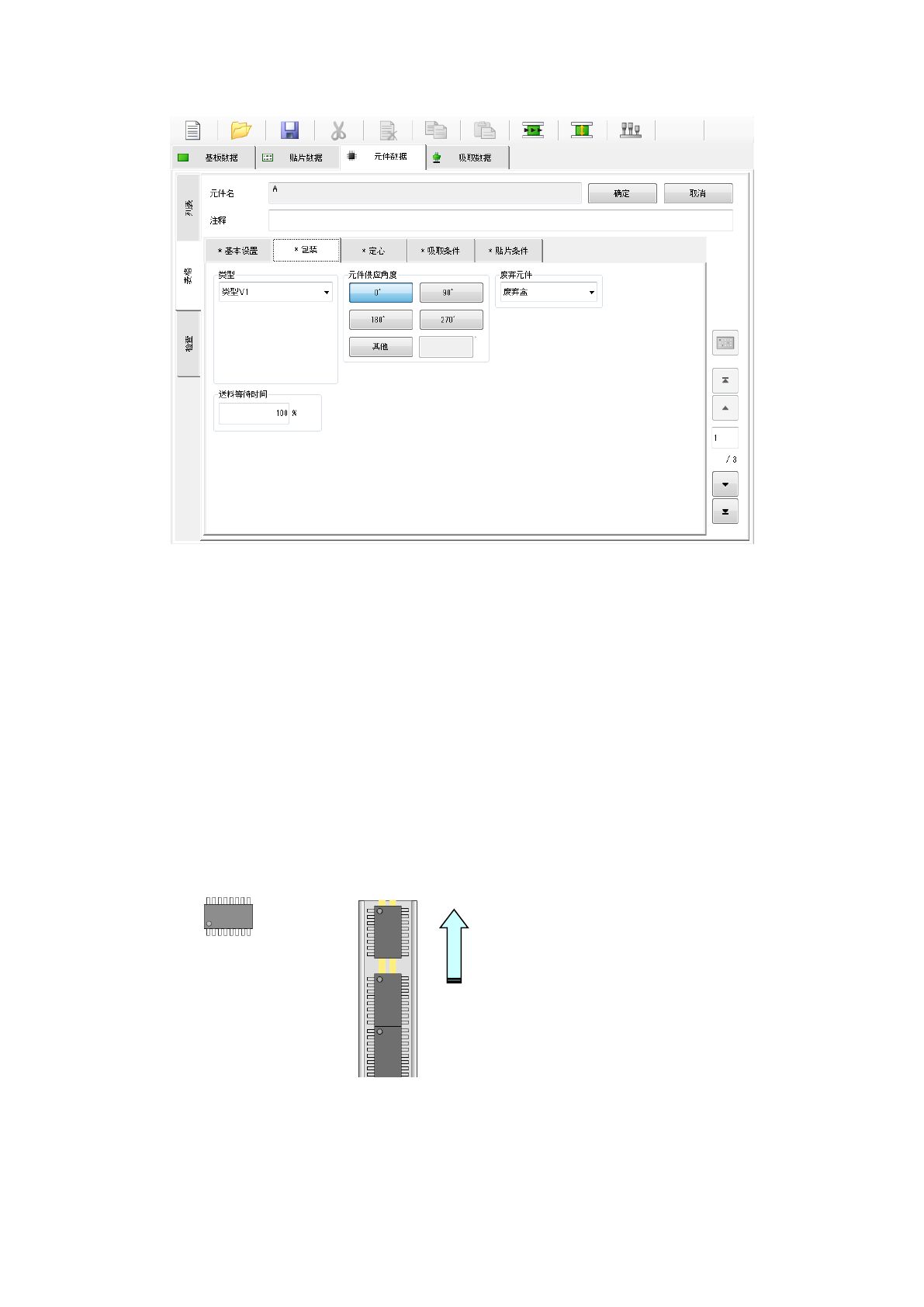

2) 料管的输入方法
① 类型
选择料管类型。
② 供料等待时间
相对于吸取元件后到可以吸取下一个元件的等待时间（各类型的设定值），按照实际等待时间
所占百分比进行设定。
初始值为 100%。
③ 元件供给角度
输入料管供料器上的元件包装相对于 JUKI 元件供给角度 0°倾斜的值。
具体内容请参照 4-3-5-2 (2) 包装 1) 编带的输入方法 的「※JUKI 的元件供应角度定义」。
选择其他时，请在编辑区域输入角度｡(0°～ 359.9875°)
④ 废弃元件
设定在定心识别错误，或者在引脚上浮检查发生错误时的元件废弃方法。
具体内容请参照 4-3-5-2 (2) 包装 (1) 编带的输入方法 的「元件废弃」。
传送方向
定义角度 0°
供给角度 270°
