第 1 部 基本篇 第 2 章 生产
2-23
外形基准的调整方法
＜位置变更操作顺序＞
(1) 请从生产的菜单选择［生产辅助］－［支援准备］。
按下画面的「传送控制」按钮后显示传送控制画面。
(2) 请使挡块为 ON。
请选择「传送挡块」， 按 ON。
第 1 部 基本篇 第 2 章 生产
2-24
(3) 请将生产基板抵住挡块。
基板接触挡块的部分有缺口等而不稳定时，请松开挡块根部一侧的螺丝(2 个)，用手移动予以调整。
(4) 请配置支承销。
请根据生产基板情况在支承台上配置支承销。ＱＦＰ等这类需要贴片精度的元件如在下面配置支承
销，可利于提高精度。
(5) 调整完成后，请按下「传送控制」画面的「关闭」按钮，结束传送控制。
注意
外形基准位置将成为程序数据的基板坐标原点
(
基准位置
)
。
因此，实施挡块调整后，一定要在「2-7-1-4
外形基准位置的调整」中重新设置。
基板原点可以在生产程序的「基板数据」(参阅第 4 章 4-3-3 基板数据)中进行
变更。
注意
机器工作时，请绝对不要将手或头部等伸入装置内部。
松开螺丝
第 1 部 基本篇 第 2 章 生产
2-25
外形基准位置的调整方法
调整挡块位置后，必须重新设置以下所示的外形基准位置。
＜位置变更操作顺序＞
(1) 请从生产的菜单选择［生产辅助］－［支援准备］。

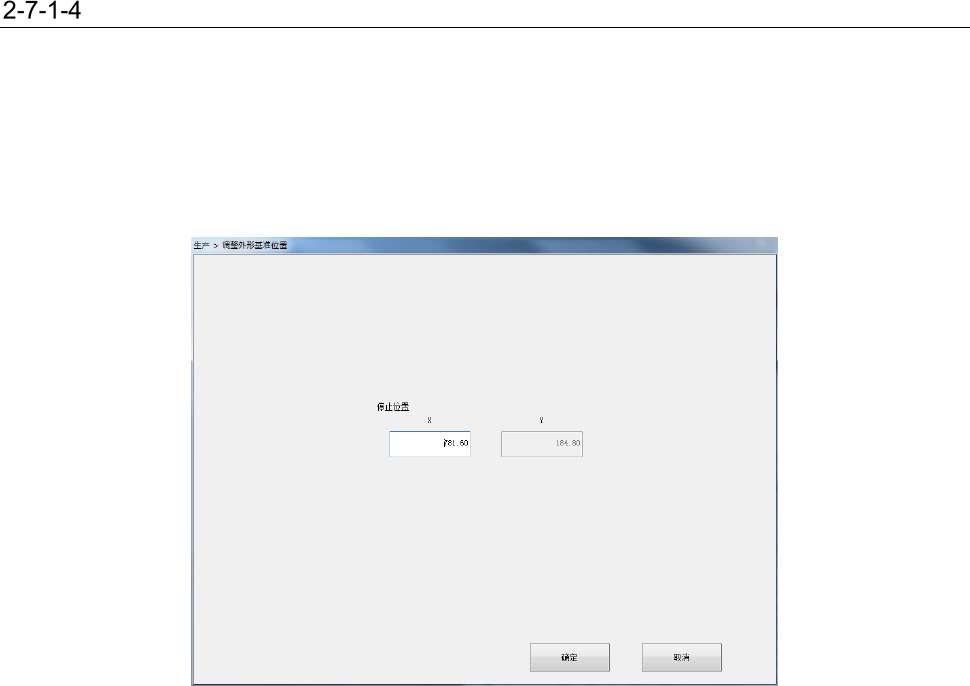

按下画面上的「调整外形基准位置」后会显示调整外形基准位置画面。
・外形基准位置的具体设置方法请参阅「7-3-3-3 调整外形基准位置」。
