第 1 部 基本篇 第 2 章 生产
2-130
手动输送
在摄像机跟踪吸取中选择「手动输送」时，吸取 后摄像机会移动到最初的吸取点，画面上显示监视器的
图像并进入暂停状态。
吸取位置自动示教
吸取位置自动示教功能：在有必要示教的情况下，进行自动示教。
要使用此项功能时，必须使操作选项中的选项处于有效状态（勾选[吸取跟踪时执行自动示教]选项）。
吸取位置自动示教的对象，仅限于元件数据中[自动示教]设置为有效的元件。
对生产开始时或生产再开始时发生元件用完的供应装置进行吸取跟踪时，将自动执行示教。
警告
[自动示教]时 Head 会移动。
● 为了防止人身伤害，操作中切勿把手伸入装置内部，脸和头也不要靠近。
● 在从未进行过供料器台架识别的情况下（返回原点后立即、或台架上升后立
即）执行示教时，Head 会横跨供应装置的上部。
切勿将手或脸靠近或伸入装置内部。
● 使用
HMS 时，请注意勿使激光直射或通过镜面物体反射进眼睛。
第 1 部 基本篇 第 2 章 生产
2-131
2-13-8 滑动贴片
贴片数据的“滑动贴片”为“Yes”时执行滑动动作。
从目标的贴片坐标起，向偏移位置移动贴片数据中的滑动 X、Y、Z 所设定的偏移量后，再向贴片坐标
移动，并进行元件贴片。
而且，朝滑动 X、Y、Z 所设定的偏移量位置移动后，朝贴片坐标移动时 XY 的移动速度为盖罩打开速
度，不能单独设定。

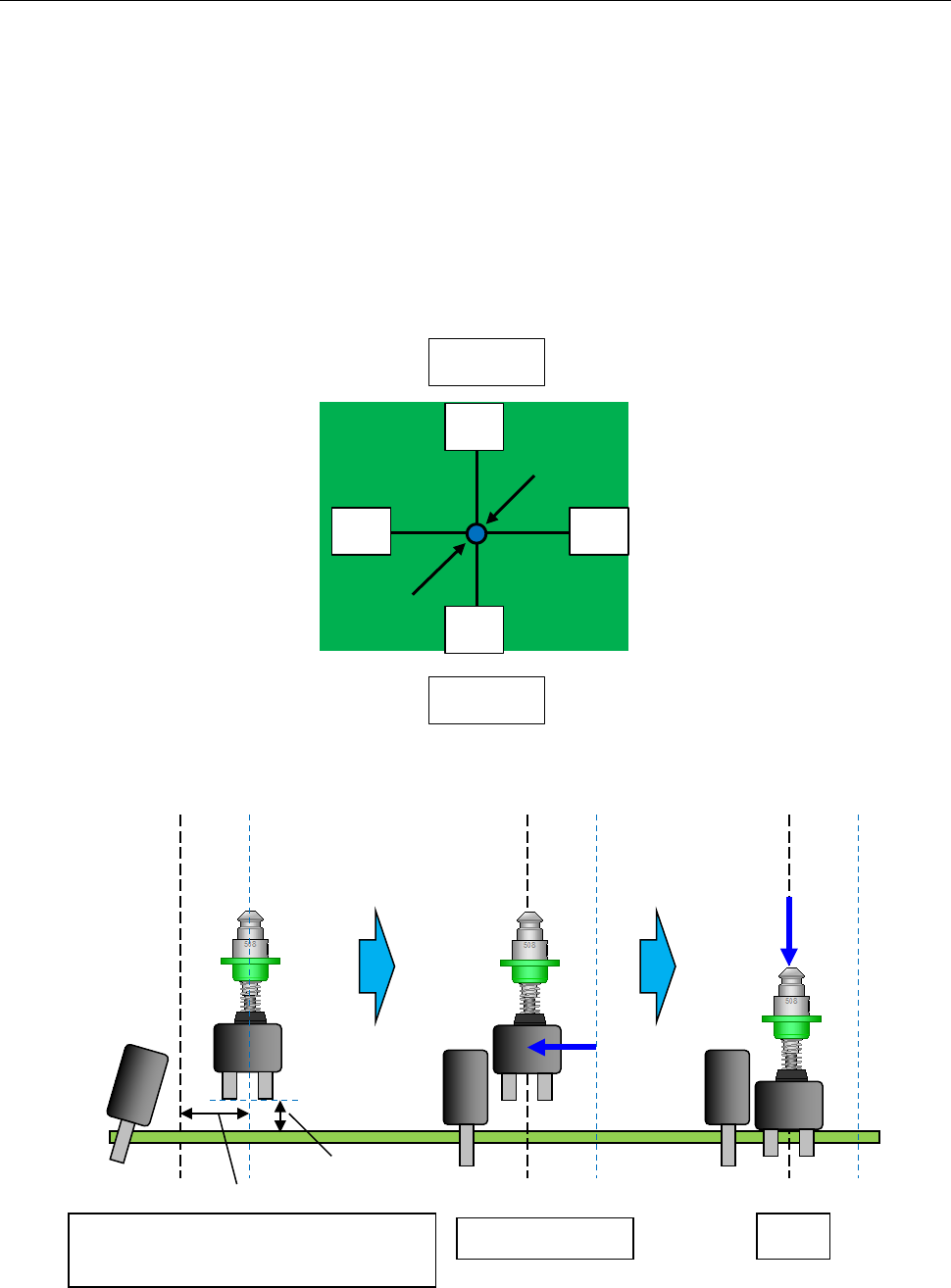

【动作例】
① 偏移量 XY 设定为(+)的值，则从机器右后侧朝贴片坐标移动
② 偏移量 XY 设定为(‐)的值，则从机器左前侧朝贴片坐标移动
※ 在 Z 方向，元件下面位置从基板上面开始朝上方位置，移动滑动 Z 所设定数值的量。
例：滑动贴片中一边推起相邻元件一边进行贴片时
后部
前部
-X +X
+Y
-Y
贴片坐标
①
②
・贴片坐标+ 向偏移量 XY 的坐标移动
・朝上方位置移动偏移量 Z 的量
贴片坐标 偏移量
朝贴片坐标移动
贴片
偏移量 Z
第 1 部 基本篇 第 2 章 生产
2-132
在以下情况下，不执行滑动贴片动作，请予注意。
・ 贴片数据的“滑动贴片”为“No”时。
・ 滑动贴片数据在 X、Y 双侧的设定值为「0」时，或者滑动 Z 的设定值为「0」时。
・ 操作选购项的「滑动贴片」为“OFF”时。

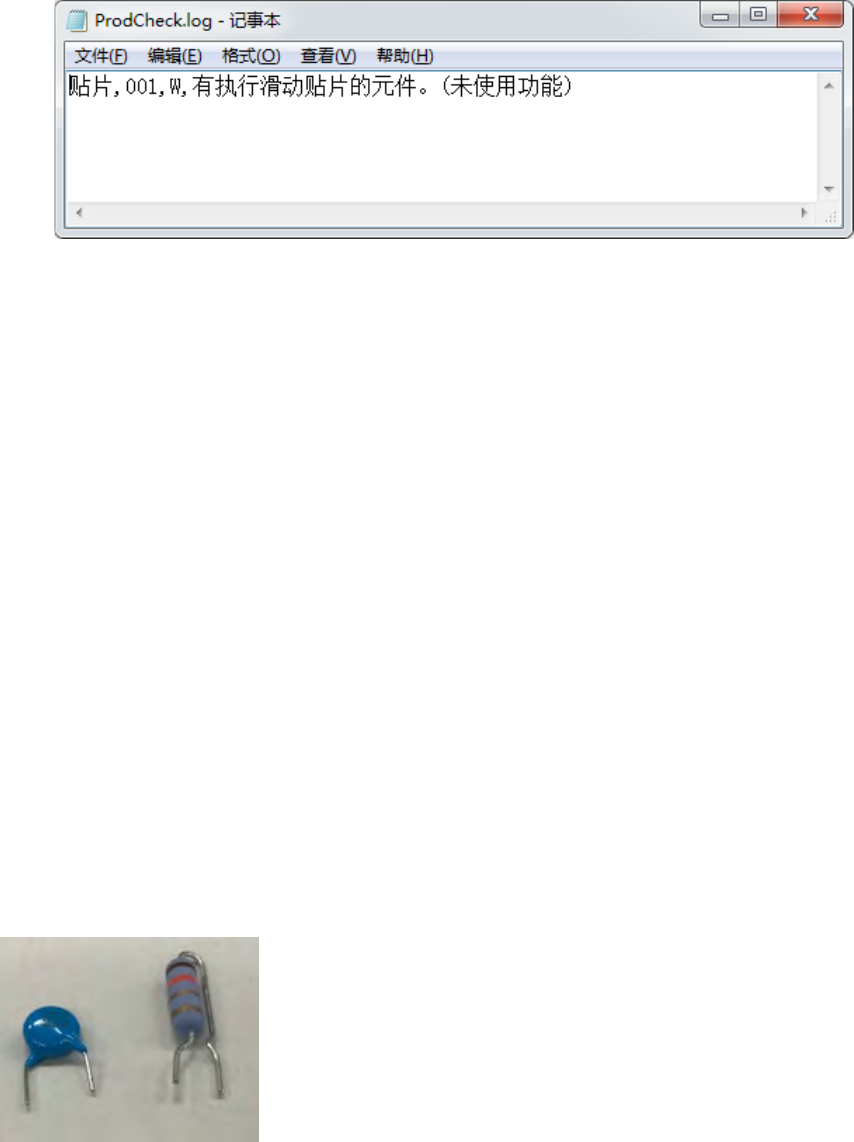

贴片数据的“滑动贴片”为“Yes”，操作选购项的「滑动贴片」为“OFF”时，在生产开始前的检查
时，显示以下信息。此时，不能执行滑动贴片动作。
◆ 限制事项
滑动动作在定心（激光定心及视图
定心）后的贴装（插入）动作中进行。
在有些状况下的滑动动作中，滑动贴装侧的元件（吸取/抓持元件）有可能会被被滑动元件（插入到基
板的相邻元件）带动并产生吸取偏移或抓持偏移。
由于上述原因，1-1-3(1)基本规格 及 1-3-2 贴装精度中记载的贴装精度不属于使用范围。
运用时，请在试打中进行充分的确认动作后再运用。
如果在动作确认时发现了问题，请咨询弊公司。
作为参考，推荐以下吸嘴和元件。
◆ 推荐吸嘴
推荐吸嘴不要使用吸取吸嘴，而要使用能紧紧抓持的单向打开夹持吸嘴。
如果与相邻元件不接触，则夹持吸嘴以外也可使用。
◆ 推荐元件
推荐将能用单向打开夹持吸嘴紧紧把持的元件作为对象元件。
此外，在滑动动作中被立起的元件如果不是与下图中插入元件的薄膜电容器或陶瓷电容器类似的轻元件
则有可能会损坏。(立起元件的重量最大为 5g 左右)
