“ D i s c r e t e . o l b ” 中。 在 “ L i b r a r y （ 库 ） ” 下 拉 列 表 框 中 选 中 该 库 文 件， 该 文 件 以 高 亮 显 示， 在 “ P a r t L i s t （ 元 件列 表 ） ” 列表 框 中 显 示 该 库 文 件 中 所 有 的 元 件， 这 时 可 以 放 置 其 中 含 有 的元 件 。 3 ） 在列 表框 中 选 中 所 要 放 置 的 元 件…
图 5－3 查找到元件后的面板
图 5－4 加载库文件
5.1.2 放置元件
在元件库中找到元件后，加载该元件库，以后就可以在原理图上放置该元件了。放置元
件是绘制电路图的主要部分，首先必须画出结构图，理清所要绘制的电路结构与组成元素之
间的关系，如有需要，可使用平坦式电路图或层次式电路图。
1.执行方式
1）单击 “Draw （绘图）”工具栏中的 “Placepart（放置元件）” 按钮 。
2）选择菜单栏中的 “Place（放置）”
→
“Part（元件）”命令。
3）按快捷键 〈P〉。
执行上述操作，弹出如图
5－5所示的 “Placepart（放置元件）”面板，基本的元件库主
要有 Discrete.olb （分 离 元 件 库）、MicroController.olb （微 处 理 器 元 件 库）、Connector.olb
（继电器元件库）、Gate.olb（门电路芯片元件库）。
2.通过 “Placepart（放置元件）” 面板放置元件的操作步骤如下
1）打开 “Placepart（放置元件）” 面板，载入所要放置元件所属的库文件。在这里，
需要的元件在元件库 Discrete.olb（分离元件库） 中，确保已加载这个元件库。
2） 选 择 想 要 放 置 元 件 所 在 的 元 件 库。 其 实， 所 要 放 置 的 元 件 LED 在 元 件 库
98
“Discrete.olb” 中。在 “Library（库）” 下拉列表框中选中该库文件，该文件以高亮显示，
在 “
PartList（元件列表）” 列表框中显示该库文件中所有的元件，这时可以放置其中含有
的元件。
3）在列表框中选中所要放置的元件。在 “Part（元件）” 文本框中输入所要放置元件
的名称或元件名称的一部分，包含输入内容的元件会以列表的形式出现在浏览器中。这里所
要放置的元件为 LED，因此输入 “leD” 字样，该元件将以高亮显示，此时可以放置该元件
的符号。在 “
Packaging（包装）”栏中预览元件 LED的图形符号，如图 5－6所示。
图 5－5 “Placepart（放置元件）”面板
图 5－6 选择要放置的元件
图 5－7 放置元件符号
4）选中元件，确定该元件是所要放置的元件后，单击该面板
上方的 “PlacePart（放置元件）”按钮 或双击元件名称，光标将
变成十字形状并附带着元件 LED的符号出现在工作窗口中，如
图 5－7所示。
5）移动光标到合适的位置，单击鼠标或按空格键，元件将被
放置在光标停留的位置。此时系统仍处于放置元件的状态，可以继
续放置该元件。在完成选中元件的放置后，右击选择 “EndMode
（结束模式）”命令或者按 〈Esc〉键退出元件放置的状态，结束元
件的放置。其中元件序号自动从 1递增，如图 5－8所示。
6）完成多个元件的放置后。可以重复刚才的步骤，放置其他元件。
09

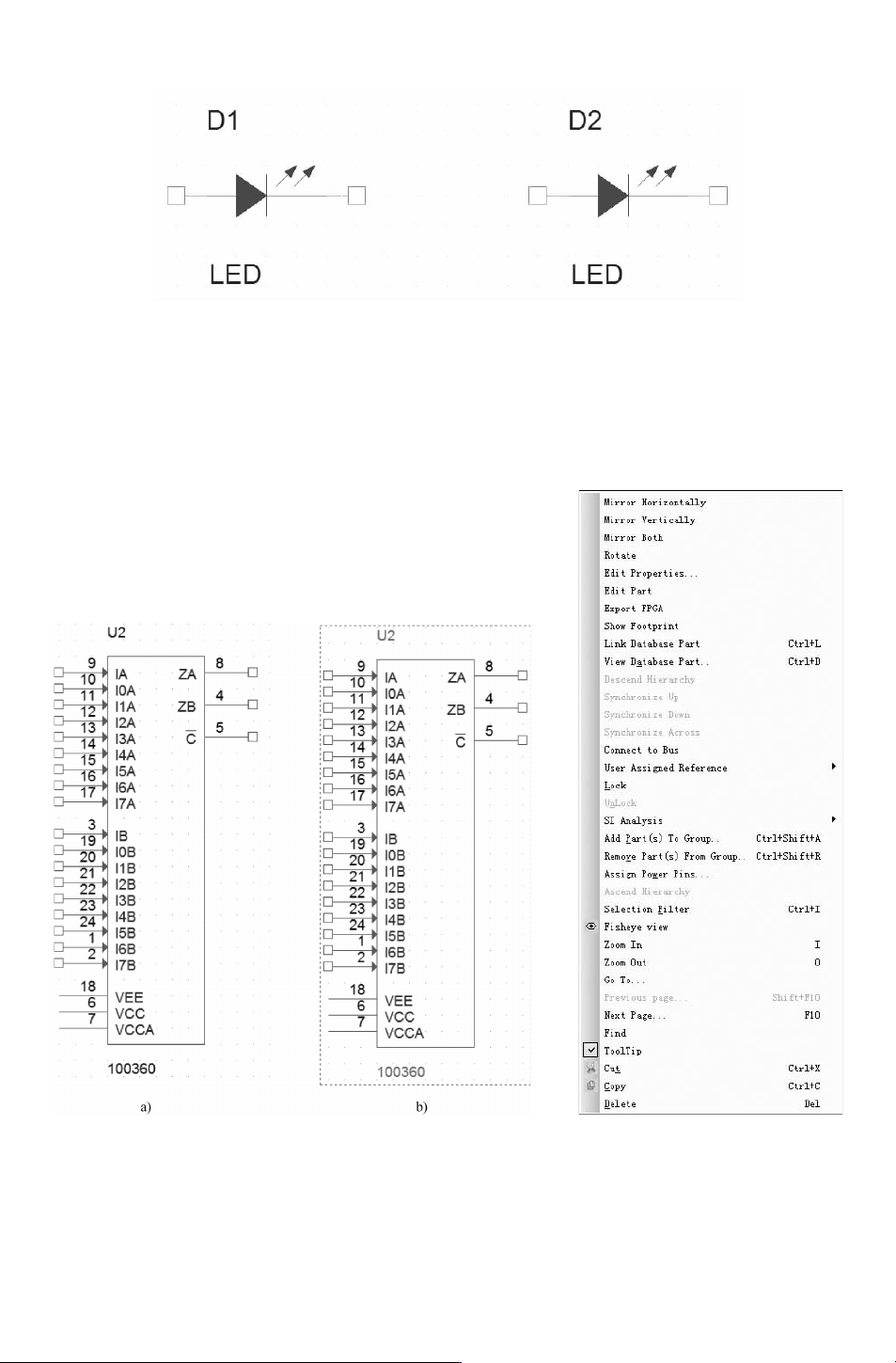

图 5－8 放置元件
5.2 对象的操作
当原理图中的元件或其余对象被选定后，对象颜色就会发生变化，同时在元件四周显示
虚线组成的矩形框，如图 5－9所示，单击鼠标右键，弹出快捷菜单，如图 5－10所示。
图 5－9 选中元件
a） 未选中 b） 已选中
图 5－10 快捷菜单
下面简单介绍与元件操作相关的快捷命令：
