图 7 － 4 2 原 理图 预 览结 果 2 2 2

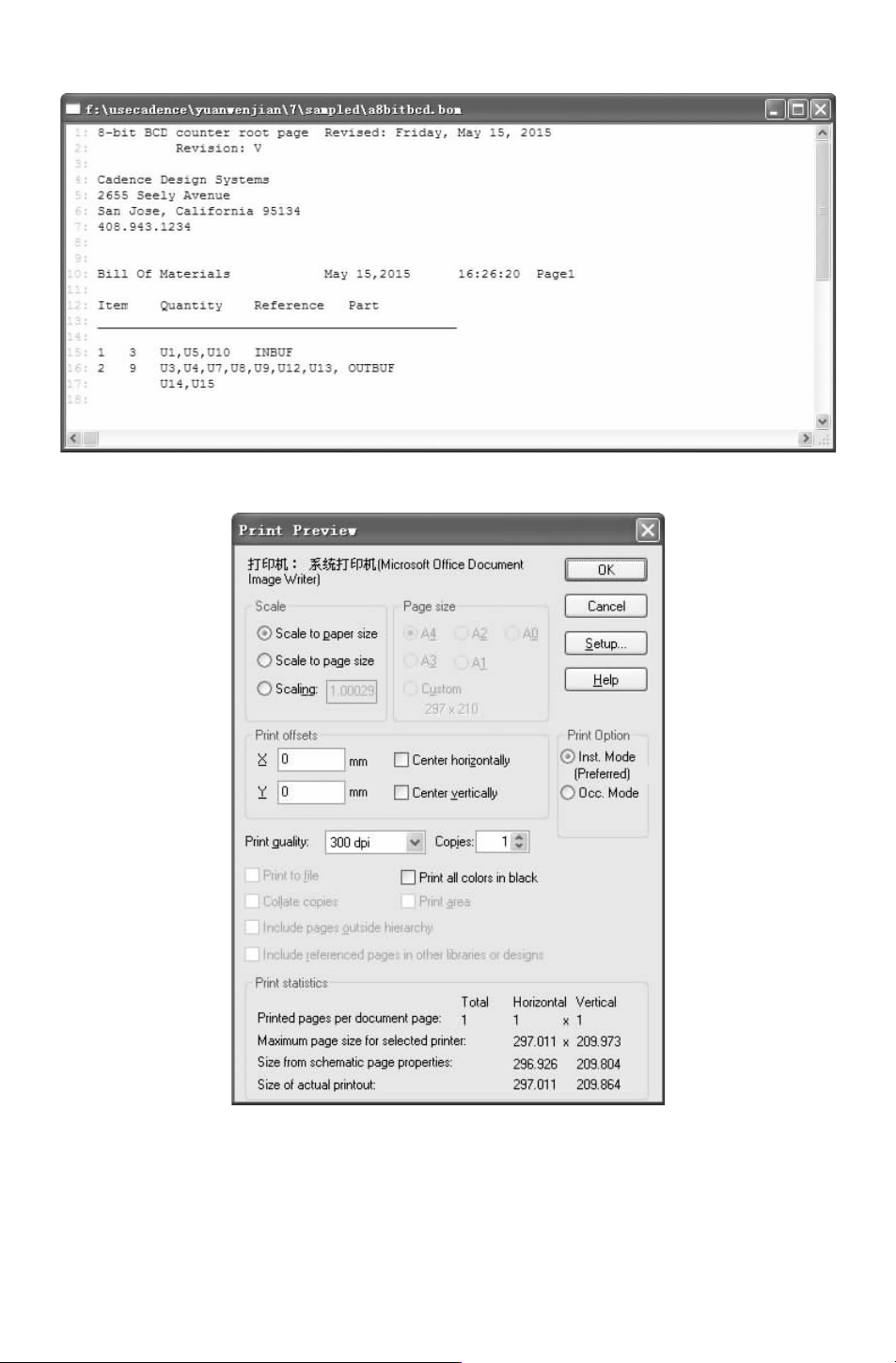

图 7－40 元件清单
图 7－41 打印设置对话框
122
图 7－42 原理图预览结果
222
第 8章 仿 真 电 路
所谓电路仿真，就是用户直接利用 EDA软件自身所提供的功能和环境，对所设计电路
的实际运行情况进行模拟的一个过程。如果在制作 PCB之前，能够对原理图进行仿真，明
确把握系统的性能指标并据此对各项参数进行适当的调整，将能节省大量的人力和物力。由
于整个过程是在计算机上运行的，所以操作相当简便，免去了构建实际电路系统的不便，只
需要输入不同的参数，就能得到不同情况下电路系统的性能，而且仿真结果真实、直观，便
于用户查看和比较。
知识点
●
电路仿真的基本概念
●
电路仿真的基本方法
●
仿真分析参数设置
●
仿真信号
8.1 电路仿真的基本概念
在具有仿真功能的 EDA软件出现之前，设计者为了对自己所设计的电路进行验证，一
般是使用面包板来搭建实际的电路系统，之后对一些关键的电路节点进行逐点测试，通过观
察示波器上的测试波形来判断相应的电路是否达到了设计要求。如果没有达到，则需要对元
器件进行更换，有时甚至要调整电路结构，重建电路系统，然后再进行测试，直到达到设计
要求为止。整个过程冗长而烦琐，工作量非常大。
使用软件进行电路仿真，则是把上述过程全部搬到计算机中。同样要搭建电路系统
（绘制电路仿真原理图）、测试电路节点 （执行仿真命令），而且也同样需要查看相应节点
（中间节点和输出节点） 处的电压或电流波形，依次作出判断并进行调整。只不过，这一切
都在软件仿真环境中进行，操作过程简便，只需要借助于一些仿真工具和仿真操作即可快速
完成。
8.2 电路仿真的基本方法
仿真电路 PSpice分析过程如下所述。
8.2.1 仿真电路步骤
下面我们介绍一下电路仿真的具体操作步骤：
322
