第 1章　Cadence基础入门
本章将从 CadenceSPB16.6的功能特点讲起，介绍该软件的界面环境及基本操作方式，
使读者从总体上了解和熟悉软件的基本结构和操作流程。
知识点
●
Cadence软件新功能
●
Cadence功能模块
●
Cadence软件平台介绍
1.1　电路总体设计流程
为了让用户对电 路 设 计 过 程 有 一 个 整 体 的 认 识 和 理 解，下 面 介 绍 一 下 印 制 电 路 板
（Printedcircuitboard，PCB） 的总体设计流程。
通常情况下，从接到设计任务书到最终制作出 PCB，主要通过以下几个步骤来实现：
1.案例分析
这个步骤严格来说并不是 PCB设计的内容，但对后面的 PCB设计又是必不可少的环节。
案例分析的主要任务是来决定如何设计原理图电路，同时也影响到
PCB如何规划。
2.绘制原理图元器件
虽然 Cadence提供了丰富的原理图元器件库，但不可能包括所有元器件，必要时需动手
设计原理图元器件，建立自己的元器件库。
3.绘制电路原理图
找到原理图中所有需要的元器件后，就可以开始绘制原理图了。根据电路复杂程度决定
是否需要使用层次原理图。完成原理图后，用 ERC （电气规则检查） 工具查错，找到出错
原因并修改原理图电路，重新查错直到没有原则性错误为止。
4.电路仿真
在设计电路原理图之前，有时候会对某一部分电路设计并不十分确定，因此需要通过电
路仿真来验证。电路仿真还可以用于确定电路中某些重要元器件的参数。
5.绘制元器件封装
与原理图元器件库一样，电路板封装库也不可能提供所有元器件的封装。需要时自行设
计并建立新的元器件封装库。
6.设计 PCB
确认原理图没有错误之后，则开始 PCB的绘制。首先绘出 PCB的轮廓，确定工艺要求
（如使用几层板等）。然后将原理图传输到 PCB中，在网络报表 （简单介绍来历功能）、设
计规则和原理图的引导下布局和布线。最后利用 DRC （设计规则检查） 工具查错。此过程
1
是电路设计时另一个关键环节，它将决定该产品的实用性能，需要考虑的因素很多，针对不
同的电路有不同要求。
7.文档整理
对原理图、PCB图及元器件清单等文件予以保存，以便日后维护、修改。
1.2　Cadence软件平台介绍
Cadence公司在 EDA领域处于国际领先地位，旗下有 PCB设计领域众所周知的 OrCAD
和 AllegroSPB两个品牌，其中 OrCAD为其 20世纪 90年代收购的品牌，AllegroSPB为其自
有品牌，早期版本称为 AllegroPSD。经过十余年的发展，目前 CadencePCB领域仍执行双品
牌战略，OrCAD覆盖中低端市场 （以极低的价格就可以获得好用的工具，主要与 Altium De-
signer和 PADS竞争），AllegroSPB覆盖中高端市场 （与 Mentor和 Zuken竞争）。
1.2.1　OrCADCaptureCIS工作平台
DesignEntryCIS成功启动后便可进入主窗口 OrCADCaptureCIS，如图 1－1所示。用户
可以使用该窗口进行工程文件的操作，如创建新工程、打开文件、保存文件等。

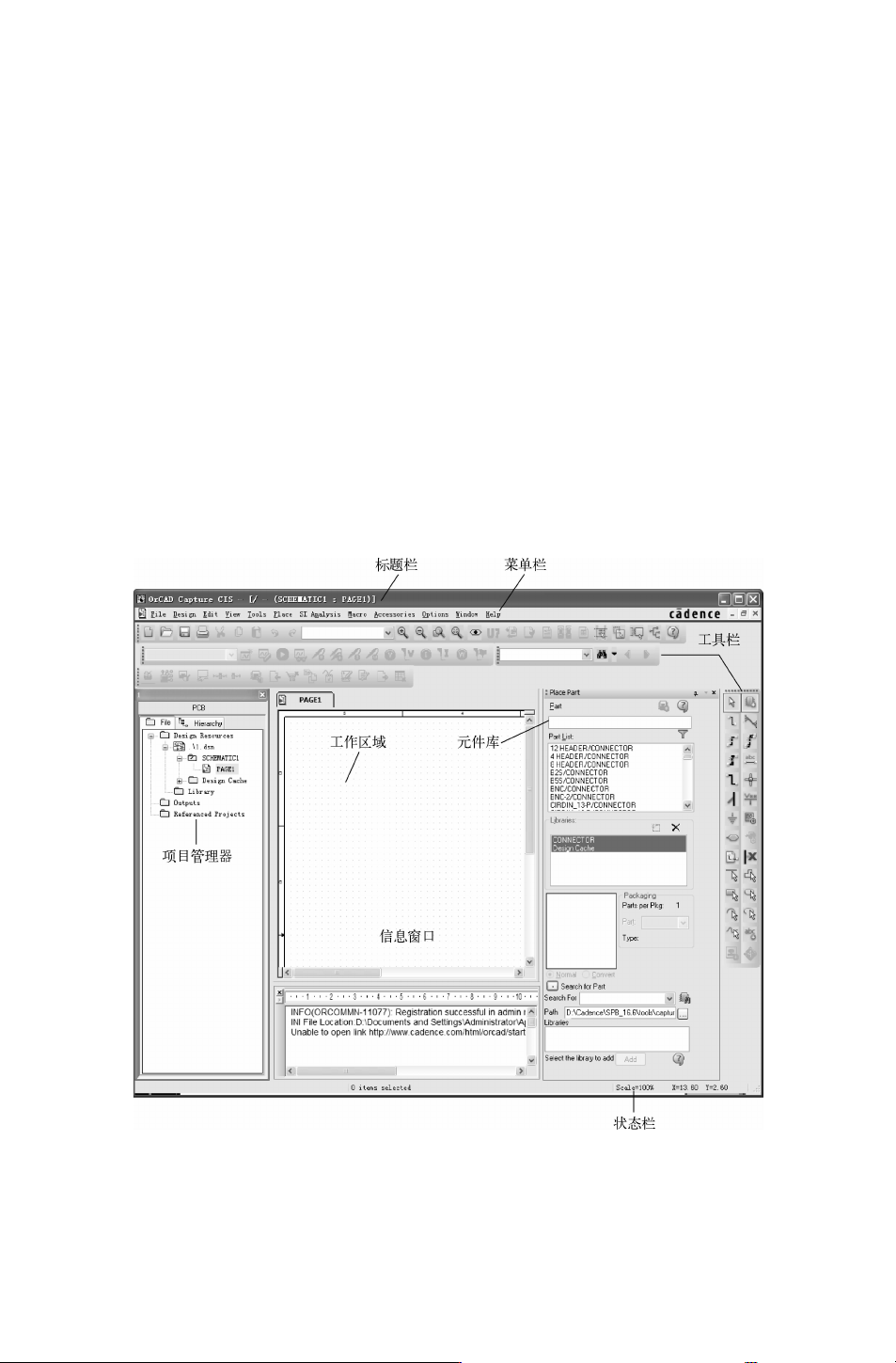

图 1－1　OrCADCaptureCIS原理图编辑环境
原理图设计平台同标准的 Windows软件的风格一致，包括从层叠式菜单结构到快捷键
的使用，还有工具栏等。
2
从图 1－1中可知，OrCADCaptureCIS窗口由 8个部分组成，分别是：
●
标题栏：显示当前打开软件的名称及文件的路径、名称。
●
菜单栏：同所有的标准 Windows应用软件一样，OrCADCaptureCIS采用的是标准的
下拉式菜单。
●
工具栏：在工具栏中收集了一些比较常用功能，将它们图标化以方便用户操作使用。
●
项目管理器：此窗口可以根据需要打开和关闭，并显示工程项目的层次结构。
●
工作区域：原理图绘制、编辑的区域。
●
信息窗口：在该窗口中实时显示文件运行阶段信息。
●
状态栏：在进行各种操作时状态栏都会实时显示一些相关的信息，所以在设计过程中
应及时查看状态栏。
●
元件库：可随时打开或关闭，在此窗口中进行元件的添加、搜索与查询等操作，是原
理图设计的基础。
在上述图形界面中，除了标题栏和菜单栏之外，其余的各部分可以根据需要进行打开或
关闭。
1.2.2　DesignEntryHDL工作平台
DesignEntryHDL是 Cadence公司自身的旧版软件 ConceptHDL的升级版本，支持行
为和结构的设计描述，并综合了模块编辑功能。将原理图分成很多页，每次只显示一页。
原理图中的所有元件均参考不同的库，可以用归档功能将所用的库归档到一起。
在打开一个原理图设计文件或创建了一个新的原理图文件的同时， “DesignEntryHDL”
的原理图编辑器 “
AllegroDesignEntryHDL”将被启动，即打开了电路原理图的软件编辑环
境，如图 1－2所示。

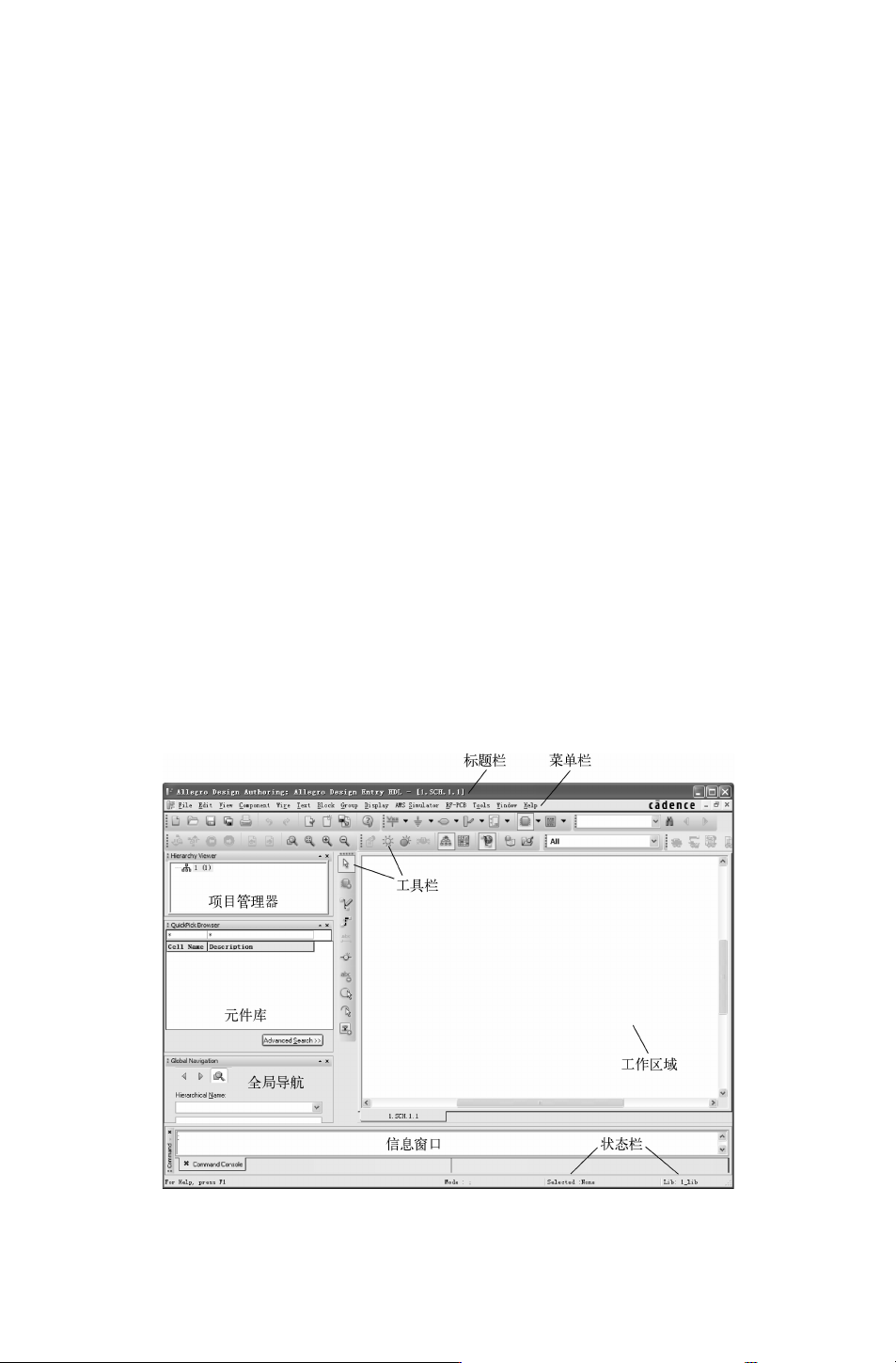

图 1－2　“AllegroDesignEntryHDL”原理图编辑环境
3
