● “ R o u t e k e e p i n d i s t a n c e ” ： 定义 布 线区 域 的范 围 ，即 与 电路 板 外框 的 间距 。 ● “ P a c k a g e k e e p i n d i s t a n c e ” ：定 义 “ P a c k a g e k e e p i n g ” 的范 围 ，即 与 电路 板 外框 的 间距 。 注意 ： “ R o u t e k e e p i n …

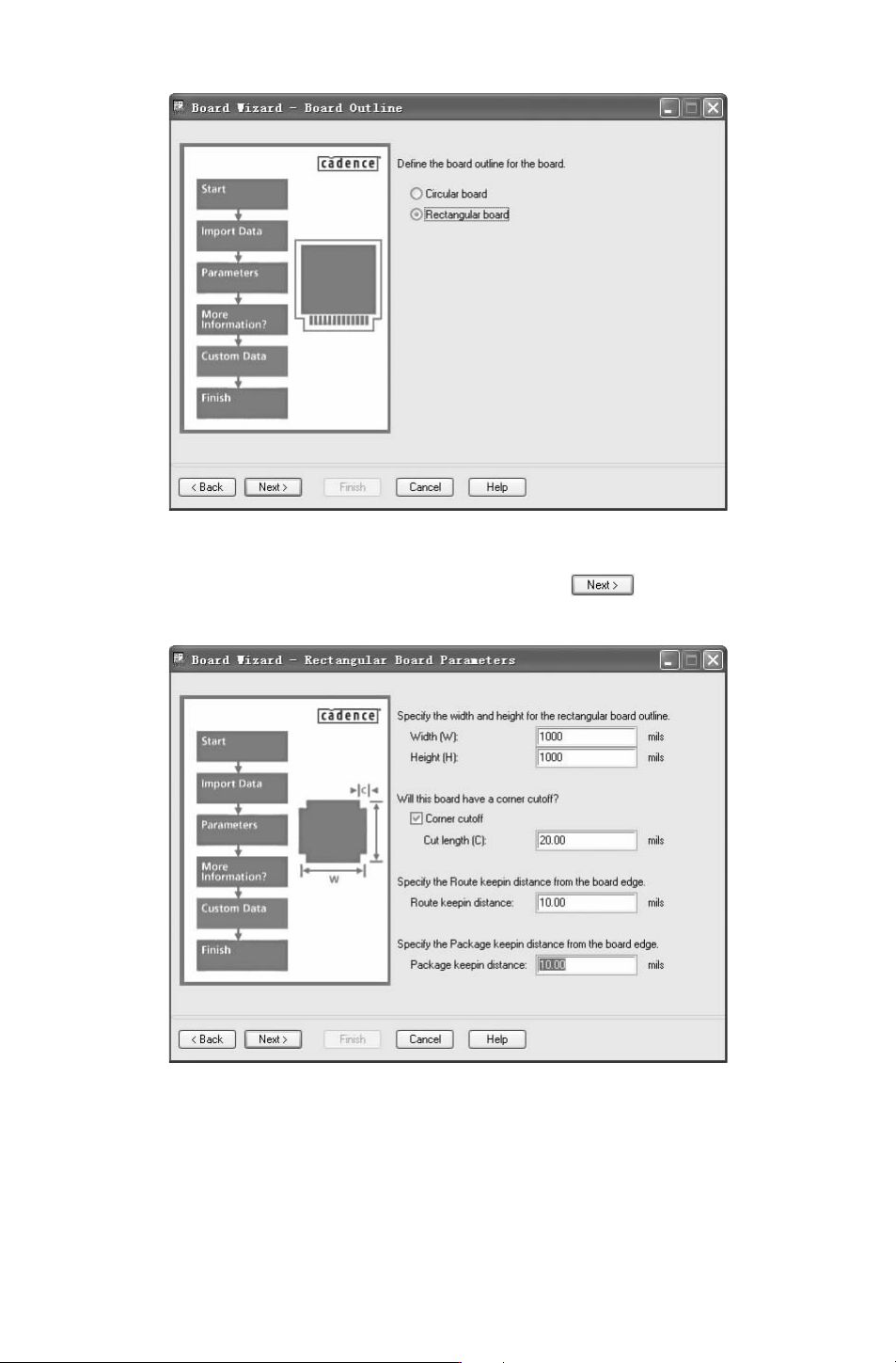

图 10－36 “BoardWizard
-
BoardOutline（板向导模板）”对话框
12.选择 “Rectangularboard（方形板框）” 选项，单击 按钮，进入图 10－37所
示的对话框。
图 10－37 “BoardWizard
-
RectangularBoardParameters（板向导模板）”对话框
下面简单介绍各参数选项：
●
“Width” 和 “Height”：确定板框的长和宽，也就是电路板的大小。
●
“Cutlength”：挖掉电路板四角的长度，由于挖掉的是个正方形，只需填入一边的长
度即可。需勾选 “Cornercutoff（挖掉拐角）” 复选框，才能设置此选项。
182
●
“Routekeepindistance”：定义布线区域的范围，即与电路板外框的间距。
●
“Packagekeepindistance”：定义 “Packagekeeping” 的范围，即与电路板外框的间距。
注意：
“Routekeepin”：设定在此区域内布线，否则操作出错。
“
Packagekeeping”：设定布局的零件区域，否则操作出错。
13.如果选择 “Circularboard（圆形板框）”选项，则进入图 10－38所示的对话框。
图 10－38 “BoardWizard
-
CircularBoardParameters（板向导模板）” 对话框
下面简单介绍各参数选项。
●
“Diameter”：定义圆形板直径的大小，即电路板直径的大小。
其他选项在上面已介绍，这里不再赘述。
14.单击 按钮，进入图 10－39所示的对话框，单击 按钮，完成向导模式
“BoardWizard”板框的创建，如图 10－40所示。
图 10－39 “BoardWizard
-
Summary（板向导模板）”对话框 图 10－40 完成的板框
282
10.3.2 手动创建电路板
选择菜单栏中的 “File（文件）”
→
“New （新建）”命令，或单击 “Files（文件）”工具栏
中的 “New（新建）”按钮 ，弹出如图 10－41所示的 “NewDrawing（新建图样）”对话框。
图 10－41 “NewDrawing（新建图样）” 对话框
在 “DrawingName（图样名称）” 文本框中输入图样名称；在 “DrwingType（图样类
型）”下拉列表中选择图样类型 “Board”。
单击 按钮结束对话框，进入设置电路板的工作环境。
10.4 电路板物理结构
对于手动生成的 PCB，在进行 PCB设计前，首先要对电路板的各种属性进行详细的设
置。主要包括板形的设置、
PCB图样的设置、电路板层的设置、层的显示和颜色的设置、
布线框的设置、PCB系统参数的设置以及 PCB设计工具栏的设置等。
10.4.1 图样参数设置
在绘制边框前，先要根据板的外形尺寸确定 PCB工作区域的大小。
在 “DesignParamenterEditor（设计参数编辑）” 对话框的 Design（设计） 选项卡下，
“Extents（图样范围）”选项中可以设置图样边框的大小。
图 10－42 “Extents（图样范围）”选项
该选项组下有四个参数，如图 10－42所示，确定这
四个参数即可完成边框大小、位置的确定。
电路板边框所定原点为 （
0，0），屏幕的左下角坐
标为 （－10000， －10000）；左上角坐标为 （－10000，
7000）；右上角坐标为 （11000，7000）；右下角坐标为
（11000， －10000）， 这 样 宽 度 为 21000mm， 高 度 为
17000mm，根据这个尺寸就能在 “Extents（图样范围）”
中进行设置了，将 “LeftX”、 “LowerY”、 “Width”、
“Height”设成相应的值。
10.4.2 电路板的物理边界
电路板的边框即 PCB的实际大小和形状，也就是电路板的物理边界。根据所设计的
PCB在产品中的位置、空间的大小、形状以及与其他部件的配合来确定 PCB的外形与尺寸。
