第 5章 元 件 操 作
元件与电气连接是原理图的基本组成部分，没有元件的原理图只是空谈，元件只是代理
符号，与实际元件的外形没有关系。
元件保存在系统自带的元件库中，本章详细讲述如何需要按照要求将所需元件放置到原
理图中并进行布局、属性设置。
知识点
●
放置元件
●
对象的操作
●
元件的属性设置
5.1 放置元件
原理图有两个基本要素，即元件符号和线路连接。用 Cadence绘制原理图的主要操作方
法就是将元件符号放置在原理图图样上，然后用线将元件符号中的引脚连接起来，建立正确
的电气连接，最后放置元件说明以增强电路的可读性。
在放置元件符号前，需要知道元件符号在哪一个元件库中，并载入该元件库。
5.1.1 搜索元件
以上叙述的加载元件库的操作有一个前提，就是用户已经知道了需要的元件符号在
哪个元件库中，而实际情况可能并非如此。因此，当用户面对的是一个庞大的元件库时，
逐个寻找列表中的所有元件，直到找到自己想要的元件会是一件非常麻烦的事情，而且
工作效率会很低。Cadence提供了强大的元件搜索能力，帮助用户轻松地在元件库中定位
元件。
1.查找元件
单击 “PlacePart（放置元件）” 面板 “SearchforPart（查找元件）” 按钮，显示搜
索操作，如图
5－1所示。搜索元件需要设置的参数如下：
1） “SearchFor（搜索）” 文本框用于设定查找元件的文件匹配符，“
*
”表示匹配任意
字符串。对于不太确定具体名称的元件，可在文本框中输入带 “
*
” 的关键词，如 “
*
74ls”、“74ls
*
”、“
*
74ls
*
”，这样可缩小搜索范围。在该文本框中，可以输入一些与查询
内容有关的过滤语句表达式，有助于使系统进行更快捷、更准确的查找。在文本框汇总输入
关键词 “r”。
2） “Path（路径）” 文本框用于设置查找元件的路径。单击 “Path（路径）” 文本框右
78
侧的 按钮，系统弹出 “BrowseFile（搜索库）” 对话框，供用户设置搜索路径。
3）单击 “SearchFor（搜索）”文本框右侧 “PartSearch（搜索路径）” 按钮 ，系统
开始搜索，执行对含关键词元件 “
r” 的全库搜索，如图 5－2所示。
图 5－1 搜索库操作
图 5－2 “BrowseFile（搜索文件）”对话框
2.显示找到的元件及其所属元件库

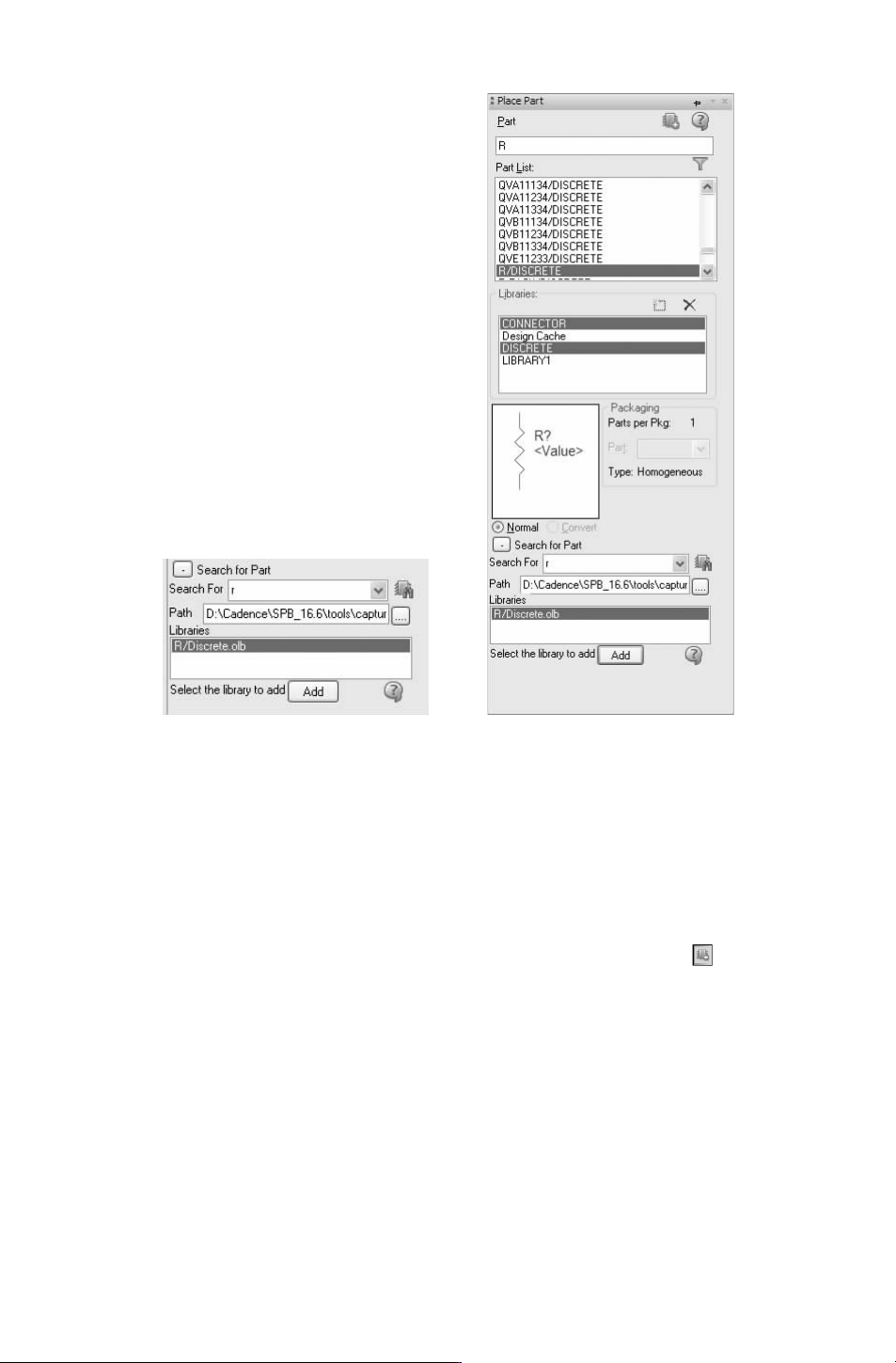

查找到 “r”后的面板如图 5－3所示。可以看到，符合搜索条件的元件名、所属库文件
在该面板上被一一列出，供用户浏览参考。
3.加载找到元件的所属元件库
选中需要的元件 （不在系统当前可用的库文件中），单击下方的 按钮，则元件所
在的库文件被加载。如图 5－4在 “Libraries（库）” 列表框中显示已加载元件库 “Discrete
（分立式元件库）”，在 “PartList（元件列表）” 列表框中显示该元件库中的元件，选中搜索
的元件 “
R／DISCRETE”，在面板中将显示该元件符号的预览。
88
图 5－3 查找到元件后的面板
图 5－4 加载库文件
5.1.2 放置元件
在元件库中找到元件后，加载该元件库，以后就可以在原理图上放置该元件了。放置元
件是绘制电路图的主要部分，首先必须画出结构图，理清所要绘制的电路结构与组成元素之
间的关系，如有需要，可使用平坦式电路图或层次式电路图。
1.执行方式
1）单击 “Draw （绘图）”工具栏中的 “Placepart（放置元件）” 按钮 。
2）选择菜单栏中的 “Place（放置）”
→
“Part（元件）”命令。
3）按快捷键 〈P〉。
执行上述操作，弹出如图
5－5所示的 “Placepart（放置元件）”面板，基本的元件库主
要有 Discrete.olb （分 离 元 件 库）、MicroController.olb （微 处 理 器 元 件 库）、Connector.olb
（继电器元件库）、Gate.olb（门电路芯片元件库）。
2.通过 “Placepart（放置元件）” 面板放置元件的操作步骤如下
1）打开 “Placepart（放置元件）” 面板，载入所要放置元件所属的库文件。在这里，
需要的元件在元件库 Discrete.olb（分离元件库） 中，确保已加载这个元件库。
2） 选 择 想 要 放 置 元 件 所 在 的 元 件 库。 其 实， 所 要 放 置 的 元 件 LED 在 元 件 库
