Cadence_16.6高速电路板设计与仿真.pdf - 第110页
图 5 － 2 3 “ T i t l e B l o c k （ 标题 栏 ） ” 选 项 卡 图 5 － 2 4 “ G l o b a l s （ 全局 ） ” 选项 卡 图 5 － 2 5 “ P o r t s （ 电 路端 口 ） ” 选 项 卡 9 9

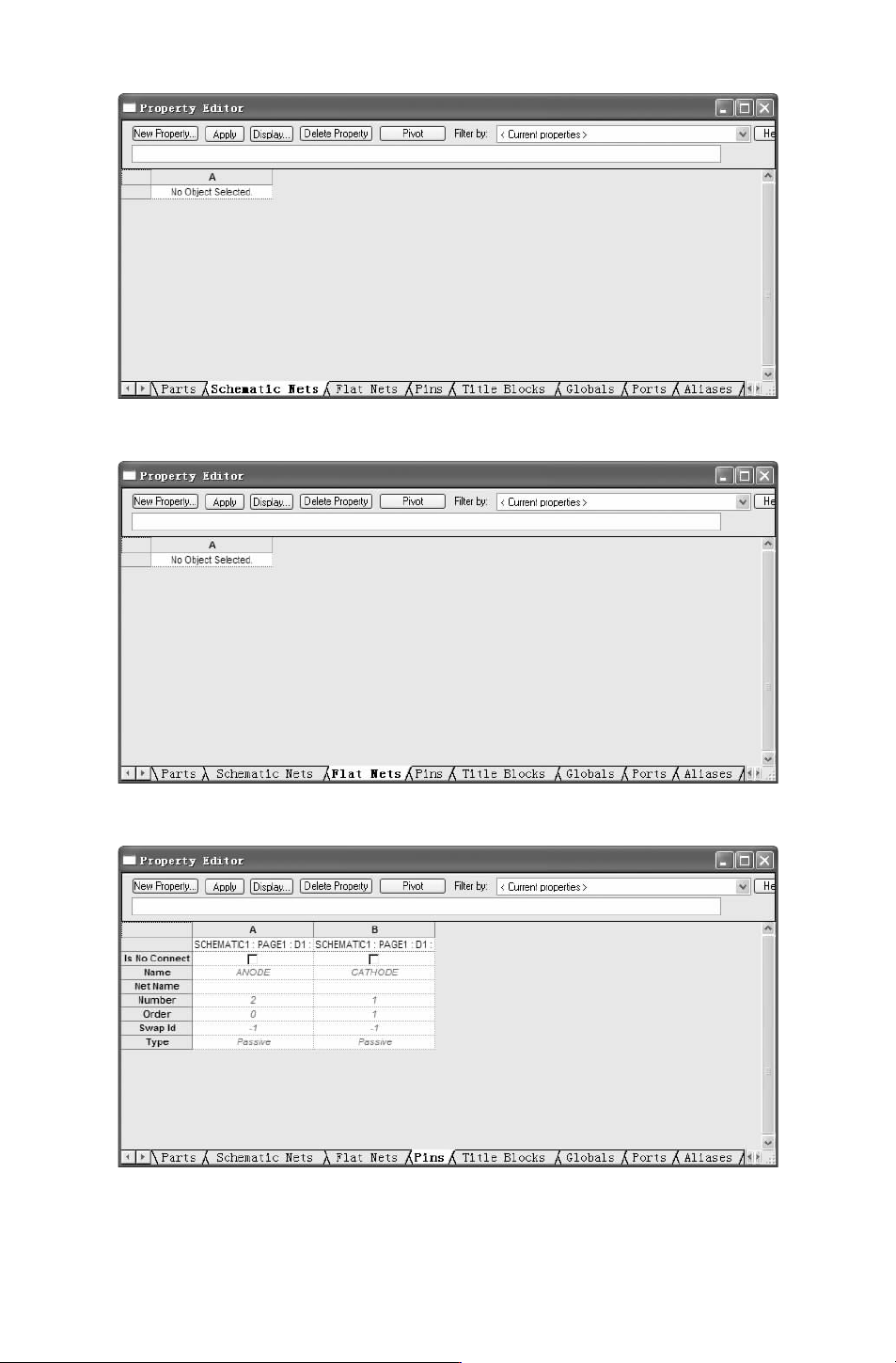

图 5－20 “SchematicNets（原理图网络）” 选项卡
图 5－21 “FlatNets（平坦网络）”选项卡
图 5－22 “Pin（引脚）” 选项卡
89

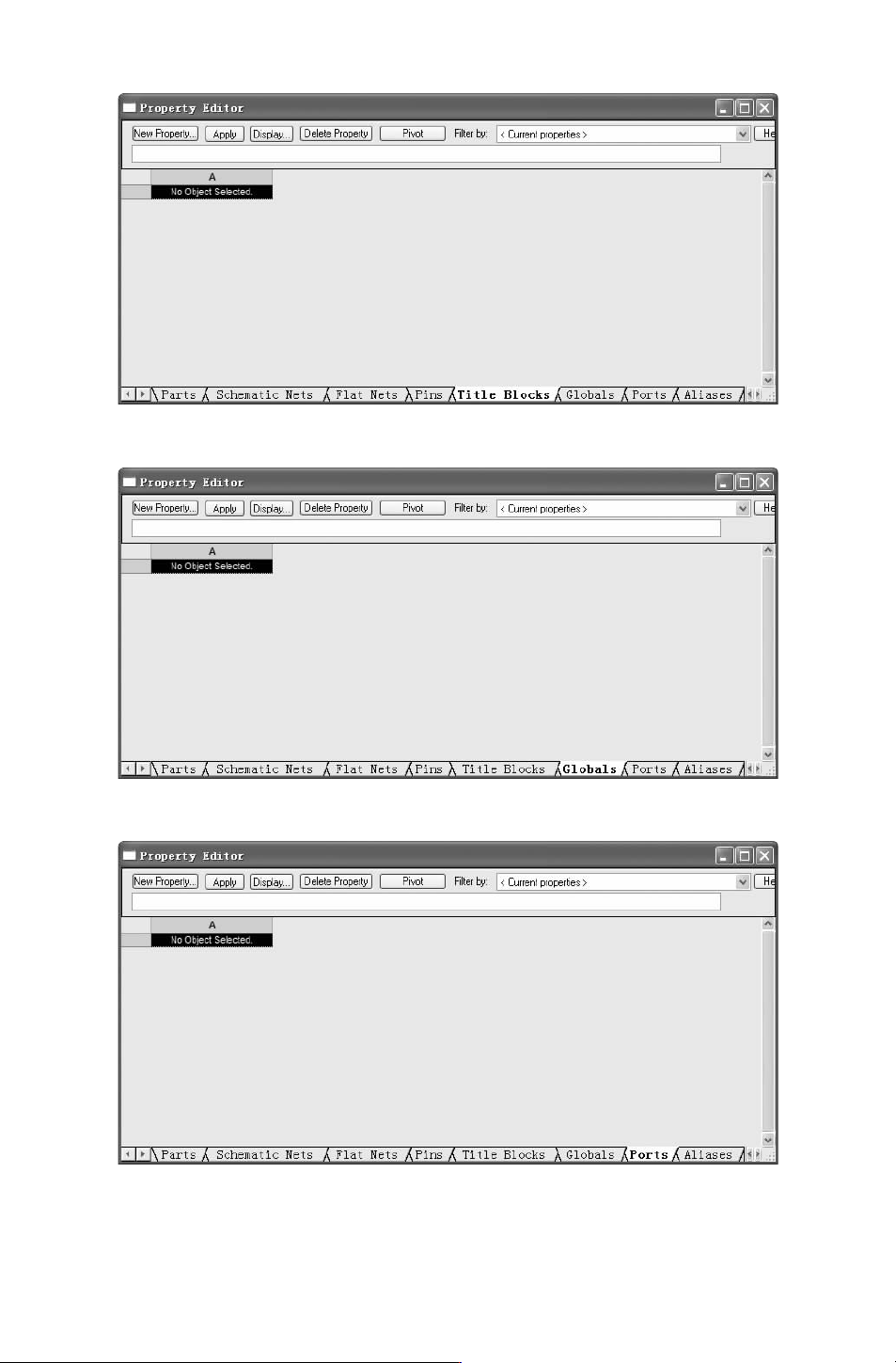

图 5－23 “TitleBlock（标题栏）”选项卡
图 5－24 “Globals（全局）” 选项卡
图 5－25 “Ports（电路端口）”选项卡
99

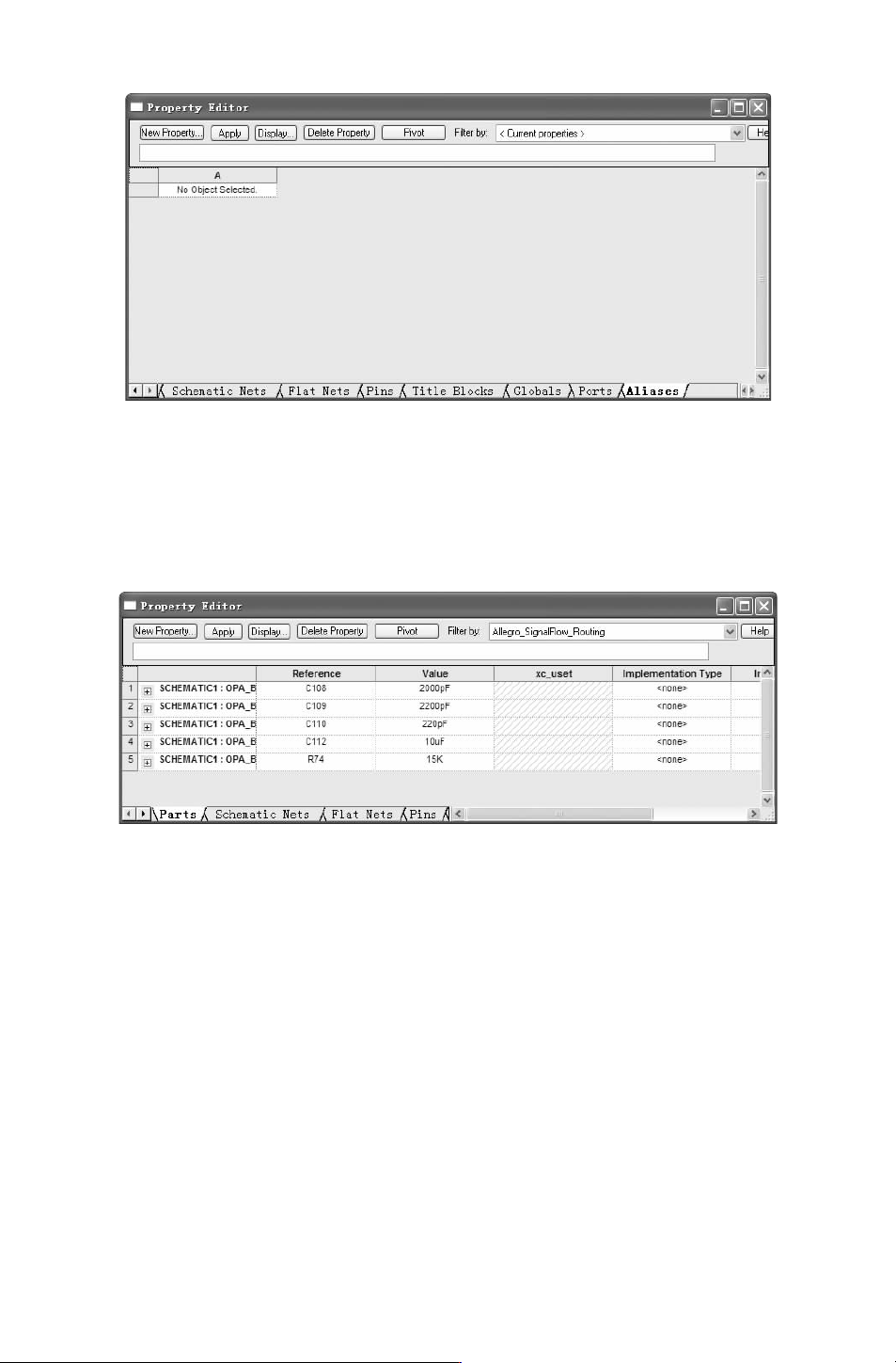

图 5－26 “Aliases（别名）” 选项卡
2.编辑多个元件属性
Capture在编辑元件属性过程中除了逐个编辑元件参数外，还可使用整体赋值与分类赋
值，方法相同，首先选中多个元件，在弹出的属性编辑窗口中显示所有选中元件属性，如
图
5－27所示。
图 5－27 编辑多个元件属性
3.网络分配属性
从原理图到 PCB，信号传递依靠导线，通过网络的特定属性记录传输数据，从而进行正
向、反向的信息流传输，并通过对这些属性的分配，达到不同的目的。
1）在原理图中选中并双击需要分配属性的网络 （导线），弹出属性编辑对话框，在
“Filterby（过滤）” 栏中选 择 “Allegro＿SignalFlow＿Routing”，在属性编辑栏中选择 “Flat
Nets” 选项卡，如图 5－28所示。
2）在该窗口显示可以分配给网络的属性有 4种，“DIFFERENTIAL＿PAIR”属性、“PROPA-
GATION＿DELAY
”属性、“RELATIVE＿PROPAGATION＿DELAY”属性、“RATSNEST＿SCHEDULE”
属性。
●
“DIFFERENTIAL＿PAIR”属性：一对 Flat网络以相同的方式布线，信号关于同样的参
考值以相反的方向流动。
●
“PROPAGATION＿DELAY”属性：一个网络任意对引脚之间的最小和最大传输延迟约
001
