2.“TitleBlock（标题栏）” 选项卡

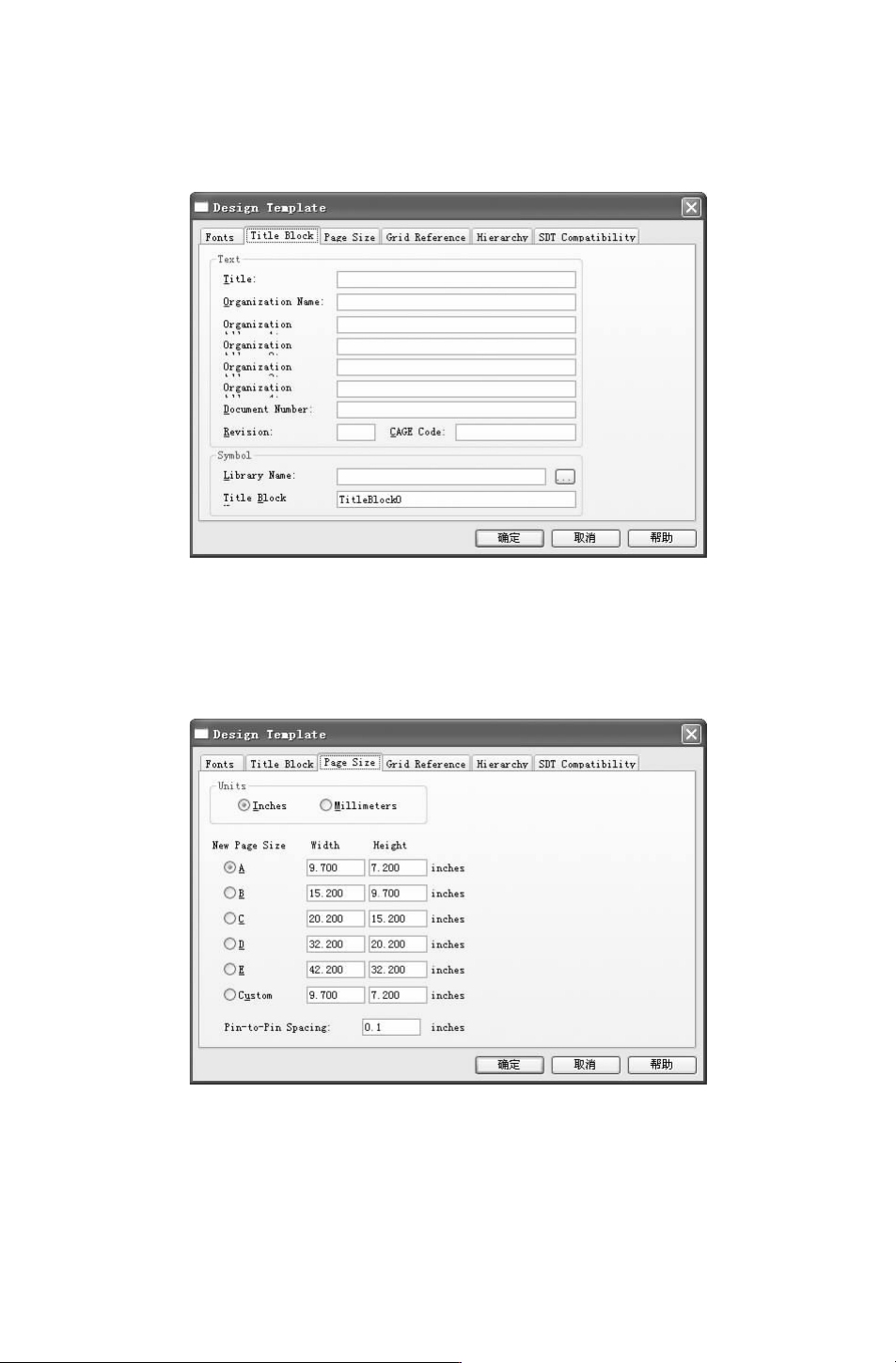

选择 “TitleBlock（标题栏）” 选 项卡，在该选项卡中设定标题栏内容，如 图 4－11
所示。
图 4－11 “TitleBlock（标题栏）”选项卡
3.“PageSize（页面设置）”选项卡
选择 “PageSize（页面设置）” 选 项卡，在该选项 卡 中 设 置 要 绘 制 的 图 样 大 小，如
图
4－12所示。
图 4－12 “PageSize（页面设置）”选项卡
4.“GridReference（网格属性）”选项卡
选择 “GridReference（网格属性）”选项卡，在该选项卡中对边框显示进行设置，设置
参考点，如图 4－13所示。
48
图 4－13 “GridReference（网格属性）”选项卡
5.“Hierarchy（层次参数）” 选项卡
选择 “Hierarchy（层次参数）”选项卡，在该选项卡中设置层次电路中方框图的属性，
如图 4－14所示。
图 4－14 “Hierarchy（层次参数）”选项卡
一般的层次电路中所有元件均为基本组件，但对于嵌套的层次电路，即包含下层电路图
的电路图中，包含不是基本组件的元件，是以电路图组成的元件。
6.“SDTCompatibility（SDT兼容性）”选项卡

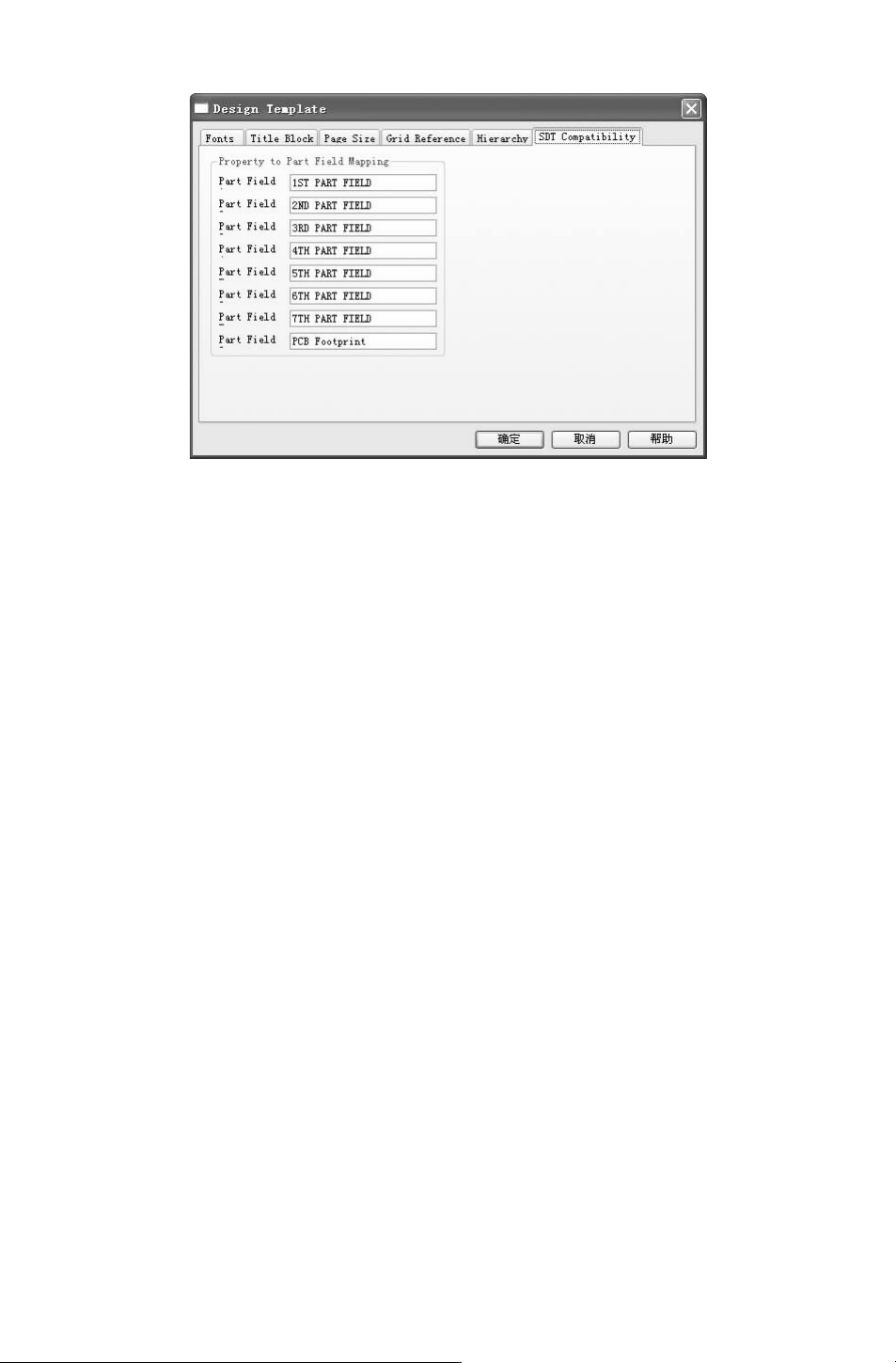

选择 “SDTCompatibility（SDT兼容性）” 选项卡，在该选项卡中显示对 SDT文件兼容
性的设置，如图 4－15所示。
58
图 4－15 “SDTCompatibility（SDT兼容性）” 选项卡
SchematicDesignTools简称 SDT，是早期 DOS版本的 OrCAD软件包中与 Capture对应的
软件，选择对 “
SDTCompatibility（SDT兼容性）” 选项卡的设置，将 Capture绘成的电路设
计存为 SDT格式。
