则采用原理图运行环境中设置的颜色。
图 5－43 “字体”对话框 图 5－44 颜色设置列表
5.Rotation：循环设置
在该选项下有 4个选项：0°、90°、180°、270°，选择不同选项，设置元件以什么方位
显示，与对元件进行旋转操作的作用相同。
通过对元件的属性进行设置，一方面可以确定后面生成的网络报表的部分内容，另一方
面也可以设置元件在图样上的摆放效果。
5.3.3 外观设置
编辑元件外观主要是修改元件符号形状，在原理图绘制过程中，所需元件在元件库中查
找不到，重新创建新的元件过程太过烦琐，为减少步骤与时间，在元件库中查找到与所需元
图 5－45 选择元件
件相似的元件，并对其进行编辑，以达到代替所
需元件的目的。
元件外形的编辑方法具体操作步骤如下：
选中 图 5－45中 的 元 件， 选 择 菜 单 栏 中 的
“Edit（编辑）”
→
“Part（元件）” 命令或单击右
键选择 “EditPart（编辑元件）” 快捷命令，弹出
如图 5－46所示的元件编辑窗口，在该窗口中可利
用 “Draw （绘图）” 工具栏中的图形绘制命令进行
外观编辑。
601

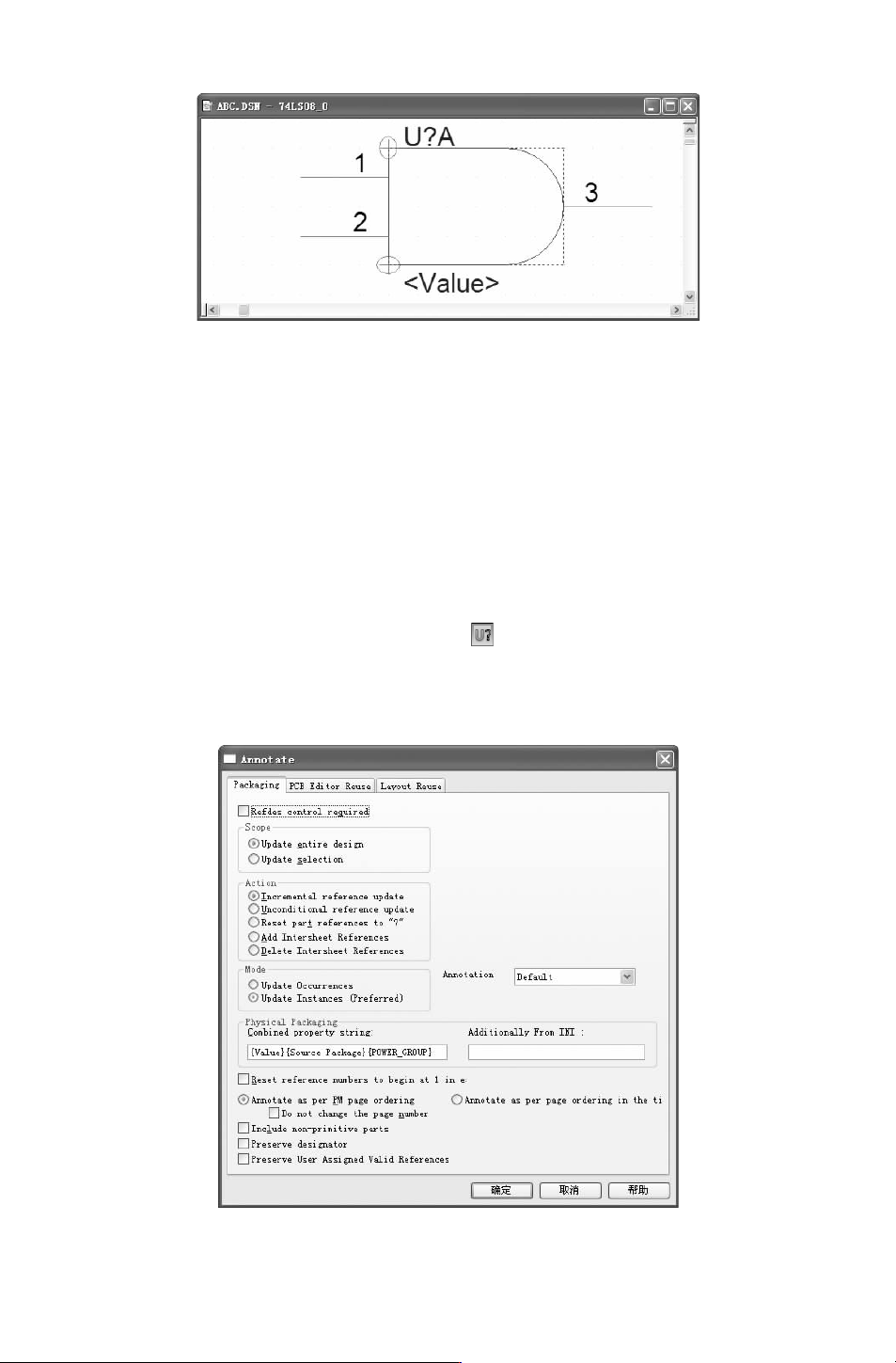

图 5－46 元件编辑窗口
5.3.4 自动编号
元件在放置过程中自动按照放置顺序进行编号，但有时这些编号不符合原理图设计规
则，Capture将提供重新排序功能，首先把元器件的编号更改为 “？” 的形式，然后再对关
键字之后的 “？”进行自动编号。自动编号功能可以在设计流程的任何时间执行，一般选择
在全部设计完成之后再重新进行编号，这样才能保证设计电路中没有漏掉任何元件的序号，
而且也不会出现两个元件有重复序号的情况。
每个元件编号的第 1个字母为关键字，表示元件类别。其后为字母和数字组合。区分同
一类中的不同个体。选择菜单栏中的 “
Tools（工具）”
→
“Annotate（标注）” 命令或单击
“Capture”工具栏中的 “Annotate（标注）” 按钮 ，弹出如图 5－47所示的 “Annotate（标
注）”对话框，该对话框包含 3个选项卡。
1.打开 “Packaging”选项卡，如图 5－47所示，设置元件编号参数，下面简单介绍该选
图 5－47 “Packaging” 选项卡
项卡中选项的意义。
701
1） “Scope（范围）” 选项组：在该选项组下设置需要进行编号的对象范围是全部还是
部分。
●
“Updateentiredesign”：更新整个设计。
●
“Updateselection”：更新选择的部分电路。
2）“Action（功能）” 选项组：在该选项组下设置编号功能。
●
“Incrementalreferenceupdate”：在现有的基础上进行增加排序。
●
“Unconditionalreferenceupdate”：无条件进行排序。
●
“Resetpartreferencesto‘？’”：把所有的序号都变成 “？”。
●
“AddIntersheetReferences”：在分页图样间的端口的序号加上图样编号。
●
“DeleteIntersheetReferences”：删除分页图样间的端口的序号上的图样编号。
3）“Combinedpropertystring”：组合对话框中的属性。
4）“Resetreferencenumberstobeginat1ineachpage”：编号时每张图样都从 1开始。
5）“Donotchangethepagenumber”：不改变图样编号。
2.打开 “PCBEditorReuse”、“LayoutReuse”选项卡，分别如图 5－48和图 5－49所示，
设置元件重新编号参数。
图 5－48 “PCBEditorReuse” 选项卡 图 5－49 “LayoutReuse”选项卡
5.3.5 反向标注
自动编号只能更改关键词后的数字，想要改变其中的序号或对调引脚、对调逻辑门，需
要按规则编辑一个 “
*
.SWP” 文件。
1.选择菜单栏中的 “Tools（工具）”
→
“BackAnnotation（反向标注）” 命令或单击
