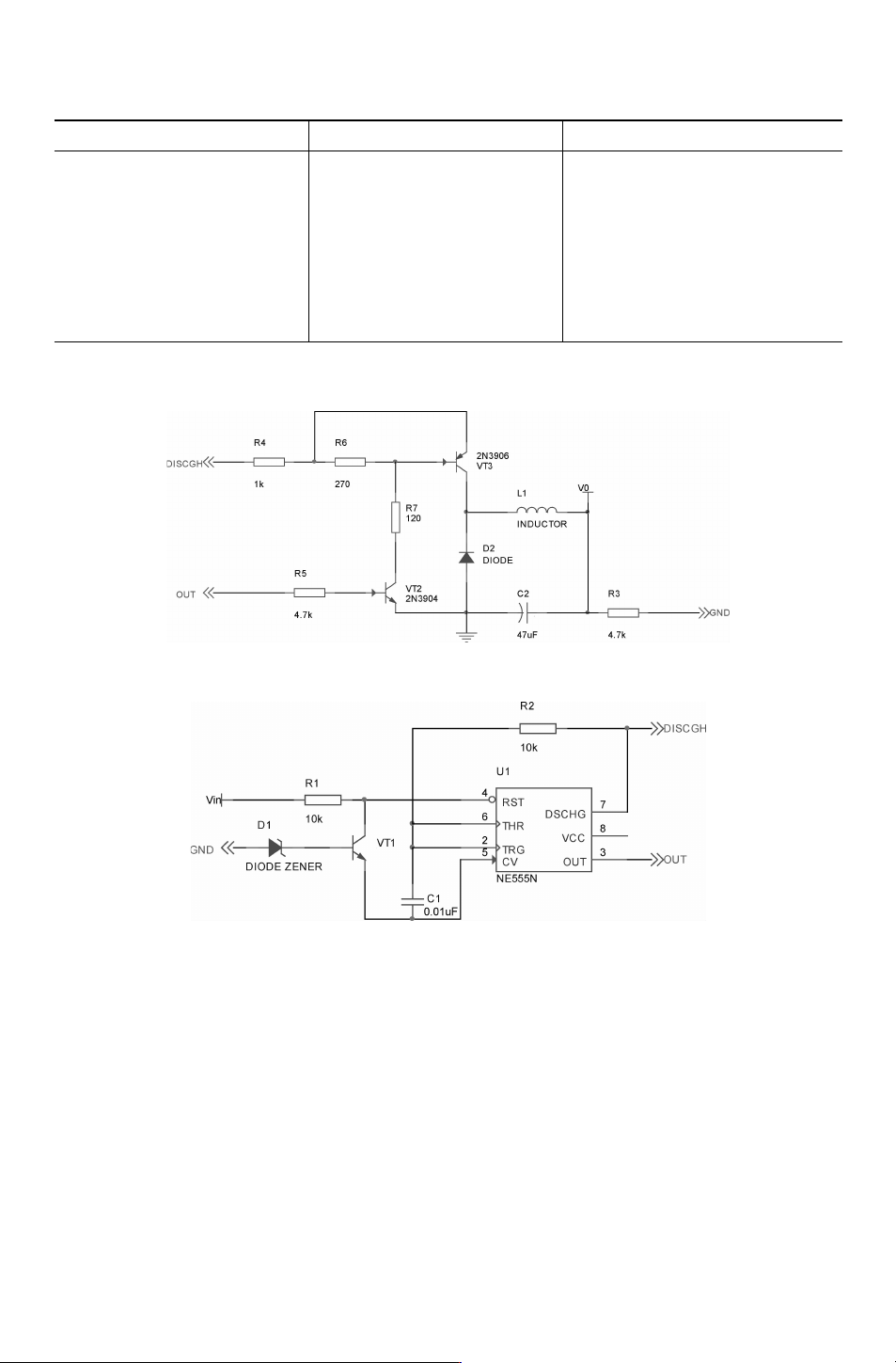

原理图修改结果依次如图 6－201、图 6－202所示。
图 6－201　Power原理图
图 6－202　Switch原理图
6.4.4　串行显示驱动器 PS7219及单片机的 SPI接口
在单片机的应用系统中，为了便于人们观察和监视单片机的运行情况，常常需要用显示
器显示运行的中间结果及运行状态等。因此显示器是单片机系统必不可少的外部设备之一。
PS7219是一种新型的串行接口的 8位数字静态显示芯片，它是由武汉力源公司新推出的 24
脚双列直插式芯片，采用常用的同步串行外设接口 （SPI），可方便与任何一种单片机接口，
并可同时驱动
8位 LED。这一节，我们就以显示驱动器 PS7219及单片机的 SPI接口电路为
例，继续介绍电路原理图的绘制。
171
在本例中，将主要学习总线和总线分支的放置方法。总线就是由若干条性质相同的线组
成的一组线束，例如平时会经常接触到的数据总线、地址总线等。总线和导线有着本质上的
区别，总线本身是没有任何电气连接意义的，必须由总线接出的各条导线上的网络标号来完
成电气连接，所以使用总线的时候，常常需要和总线分支配合使用。

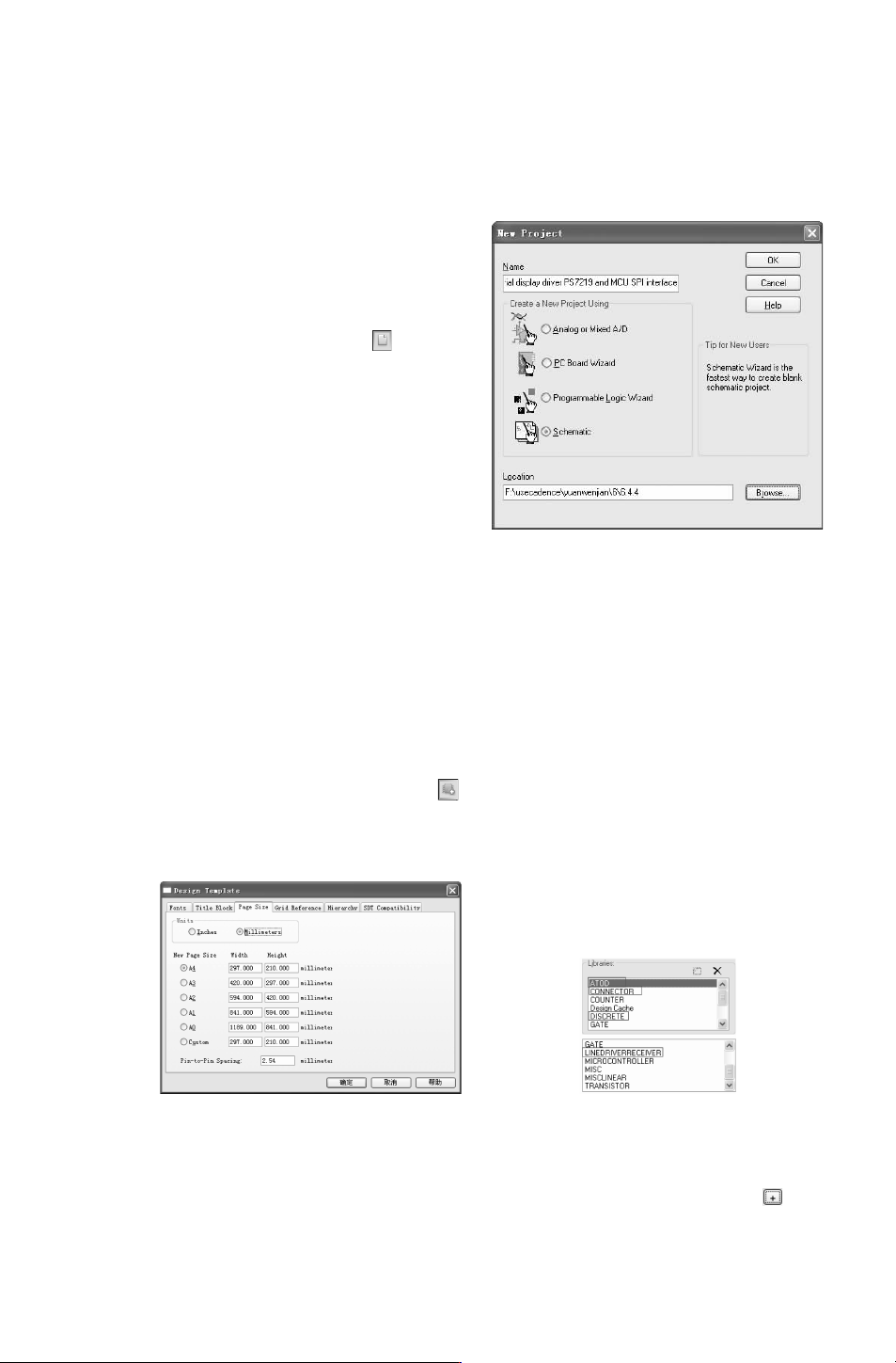

图 6－203　“NewProject（新建工程）”对话框
1.建立工作环境
在 Cadence主 窗 口 中， 选 择 菜 单 栏 中 的
“
Files（文件）”
→
“New” （新建）
→
“Project
（工程）” 命令，或单击 “Capture” 工具栏中的
“Createdocument（新建文件）” 按钮 ，弹出如
图
6－203所示的 “NewProject（新建工程）” 对
话 框， 创 建 工 程 文 件 “
Serialdisplay driver
PS7219andMCUSPIinterface.dsn”。在该工程文
件夹下，默认创建图样文件 SCHEMATIC1，在该
图样子目录下自动创建原理图页 PAGE1。
2.设置图样参数
选 择 菜 单 栏 中 的 “Options（选 项 ）”
→
“DesignTemplate（设计向导）” 命令，系统将弹
出 “DesignTemplate（设 计 向 导 ）” 对 话 框， 打 开 “PageSize（页 面 设 置 ）” 选 项 卡，
如图
6－204所示。
在此对话框中对图样参数进行设置。在 “Units（单位）” 栏选择单位为 “Millimeters
（公制）”，页面大小选择为 “A4”。单击 “确定” 按钮，完成图样属性设置。
3.加载元件库
选择菜单栏中的 “Place（放置）”
→
“Part（元件）” 命令，或单击 “Draw （绘图）”
工具栏中的 “Placepart（放置元件）” 按钮 ，打开 “PlacePart（放置元件）” 面板，在
“Libraries（库）” 选项组下加载需要的元件库 CONNECTOR.OLB、DISCRETE.OLB、LINE
DRIVERRECEIVER.OLB和 ATOD.OLB。本例中需要加载的元件库如图 6－205所示。
图 6－204　“DesignTemplate（设计向导）”对话框 图 6－205　加载需要的元件库
4.查找元器件

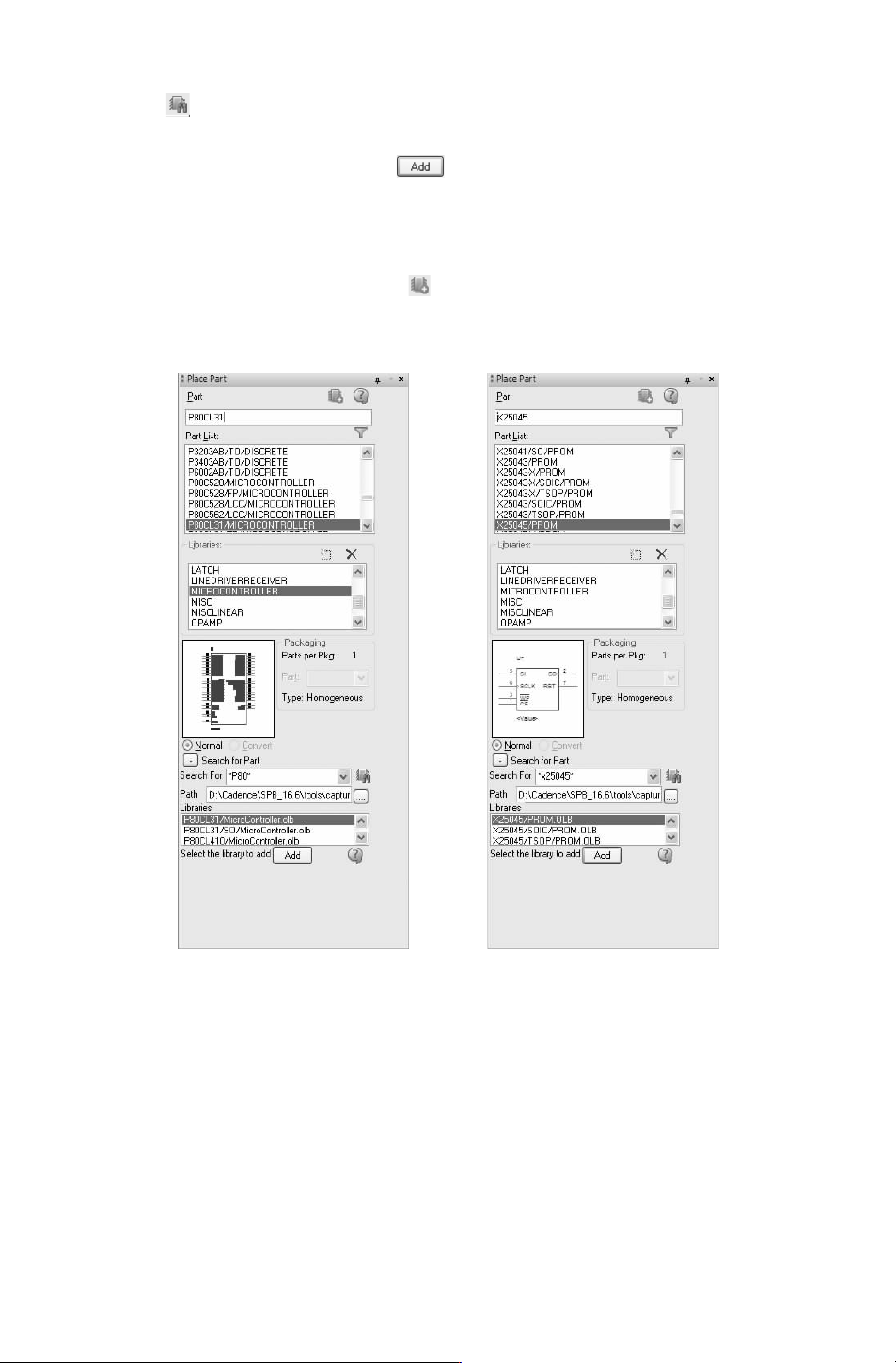

单击 “PlacePart（放置元件）” 面板中的 “SearchforPart（查找元件）” 按钮 ，显示
搜索操作，在 “SearchFor（搜索）” 文本框中输入 “
*
P80
*
”。单击 “PartSearch（搜索
271
路径）” 按钮 ，系统开始搜索，在 “Library（库）” 列表下显示符合搜索条件的元件名、
所属库文件，如图 6－206所示。
选中需要的元件 “
P80CL31”，单击 按钮，在系统中加载该元件所在的库文件 Mi-
croController.olb，在 “Library（库）” 列表框中显示已加载元件库，在 “PartList（元件列
表）”列表框中显示该元件库中的元件，选中搜索的元件 “P80CL31”，在面板中显示元件
符号的预览。
单击 “
PlacePart（放置元件）” 按钮 或双击元件名称，将选择的芯片 P80CL31放置
在原理图样上。
同样的方法搜索元件 “X25045”，结果如图 6－207所示。
图 6－206　显示搜索结果 图 6－207　搜索元件 X25045
5.绘制元件 DpyAmber－CC
DpyAmber－CC为数码管元件，在 Cadence所带的元件库中找不到它的原理图符号，所
以需要自己绘制一个 DpyAmber－CC的原理图符号。
1）新建一个原理图元件库。
①
选择菜单栏中的 “Files（文件）”
→
“New （新建）”
→
“Library（库）” 命令，空
白元件库被自动加载到工程中，在项目管理器窗口中 “Library”文件夹上显示新建的库文
件，默认名称为 “Library1”，依次递增，后缀名为 “.olb”的库文件。
②
选择菜单栏中的 “Files（文件）”
→
“Saveas（保存为）” 命令，将新建的原理图库
371
