制环 境 ，进 行 原理 图 的编 辑 。 图 6 － 1 6 7 “ N e w P a g e i n S c h e m a t i c （ 新建 图 页） ” 对 话 框 图 6 － 1 6 8 项 目 管理 器 窗口 2 . 自 动 存盘 设 置 C a d e n c e 支 持文 件 的 自 动 存 盘 功 能 。 用 户 可 以 通 过 参 数 设 置 来 控 制 文 件 自 动 存 盘 的 细节 。 选择菜 单栏中 的…
图 6－164 “NewProject（新建工程）”对话框
2）在该工程文件夹下，默认创建图样文件 SCHEMATIC1，在该图样子目录下自动创建
原理图页 PAGE1，如图 6－165所示。
3）选中图样页文件 PAGE1，选择菜单栏中的 “Design（设计）”
→
“Rename（重命
名）”命令，或右击鼠标选择快捷菜单中的 “Rename（重命名）”命令，弹出如图 6－166所
示的 “
RenamePage（重命名图页）” 对话框，在 “Name（名称）” 文本框中输入选中的图
页文件名称 “
Switch”，单击 按钮，完成原理图页文件的重命名。
图 6－165 创建工程文件 图 6－166 “RenamePage（重命名图页）”对话框
4） 选中图样文件 SCHEMATIC1，选择菜单栏中的 “Design（设计）”
→
“NewSchematic
Page
（新建图样文件）”命令，或右击鼠标选择快捷菜单中的 “NewPage（新建图样文件）”
命令，弹出如图
6－167所示的 “NewPageinSchematic（新建图页）” 对话框，在 “Name
（名称）” 文本框中输入选中的原理图文件名称 “Power”，单击 按钮，完成原理图图
页文件的添加。

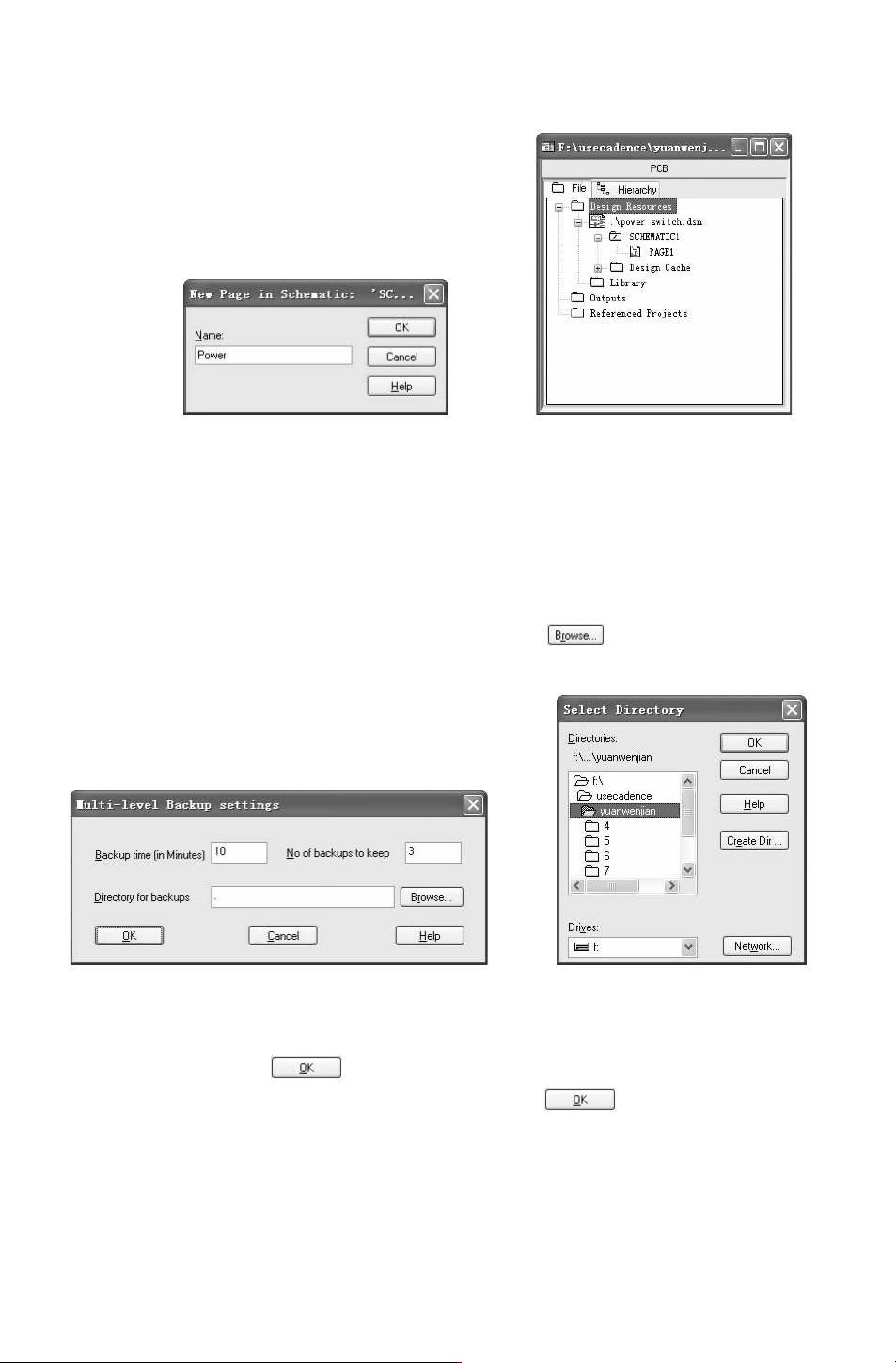

完成文件命名的项目管理器窗口如图 6－168所示，双击原理图页文件，进入原理图绘
061
制环境，进行原理图的编辑。
图 6－167 “NewPageinSchematic（新建图页）”对话框 图 6－168 项目管理器窗口
2.自动存盘设置
Cadence支持文件的自动存盘功能。用户可以通过参数设 置来控制 文件自动 存盘的
细节。
选择菜单栏中的 “Option（选项）”
→
“Autobackup（自动备份）”命令，打开 “Multi－
levelBackupsettings（备份设置）”对话框，如图 6－169所示。在 “Backuptime（inMinutes）
（备份间隔时间）”栏中输入每隔多少分钟备份一次，单击 按钮，弹出如图 6－170所示
的 “SelectDirectory（选择路径）”对话框，设置保存的备份文件路径。
图 6－169 “Multi－levelBackupsettings
（备份设置）” 对话框
图 6－170 “SelectDirectory
（选择路径）” 对话框
设置好路径后，单击 按钮，关闭 “SelectDirectory（选择路径）” 对话框，返回
“Multi－levelBackupsettings（备份设置）” 对话框，单击 按钮，关闭该对话框。

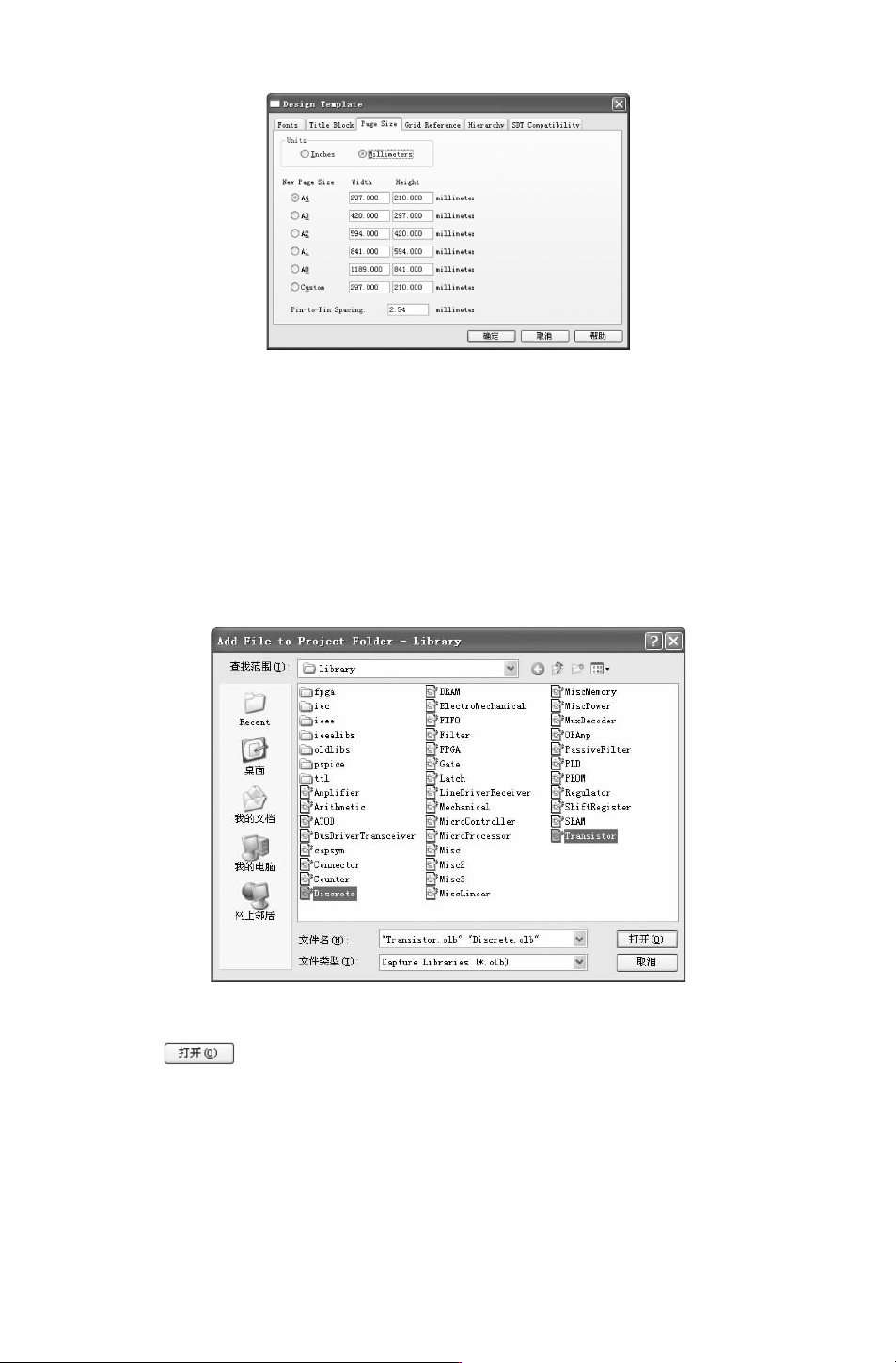

3.设置图样参数
选择菜单栏中的 “Options（选项）”
→
“DesignTemplate（设计向导）” 命令，系统将
弹出 “DesignTemplate（设计向导）” 对话框，打开 “PageSize（页面设置）” 对话框，如
图 6－171所示。
161
图 6－171 “DesignTemplate（设计向导）”对话框
在此对话框中对图样参数进行设置。在 “Units（单位）” 栏选择单位为 “Millimeters
（公制）”，页面大小选择 “A4”。单击 “确定”按钮，完成图样属性设置。
4.加载元件库
1）在项目管理器窗口下，选中 “Library” 文件夹并右击鼠标，弹出快捷菜单，选择
“AddFile（添加文件）” 命令，弹出如图 6－172所示的 “AddFilestoProjectFolder－Li-
brary” 对话框，选择库文件路径 “X：＼Cadence＼SPB＿16.6＼tools＼capture＼library”，加载所
需库文件。
图 6－172 选择元件库路径
2）单击 按钮，将选中的库文件加载到项目管理器窗口中的 “Library” 文件夹
下，如图 6－173所示。
5.编辑 “Switch”原理图文件
（1） 搜索元件
芯片 NE555N在已有的库中没有，需要使用相似元件 NE555来代替，首先需要查找元
件 NE555。
261
