路图 间 的电 路 端口 连 接器 是 否相 符 。在 进 行平 坦 式电 路 图检 查 时， 必 须选 中 该项 。 图 7 － 3 “ P h y s i c a l R u l e s （ 物 理 规则 ） ” 选项 卡 ● “ C h e c k h i e r a r c h i c a l p o r t c o n n e c t i o n ” ：勾 选 此复 选 框， 设 置检 查 层次 式 电路 图 端口 连 接 时…
1.“DesignRulesOptions（设计规则选项）” 选项卡
1）在 “Scope（范围）”选项组中，可以选择检查完整的电路图系或检查电路图系中选
取的电路图。
2）在 “Mode（模式）” 选项组中，可以选择所有实体 （推荐） 或选择所有事件。
●
“Useoccurrences”：事件，指的是在绘图页内同一实体出现多次的实体电路。在复杂
层次电路中，子方块电路重复使用了 n次，就形成了 n次事件；
●
“Useinstances（Preferred）”：实体 （推荐），是指放在绘图页内的元件符号。复杂层
次电路中的子方块电路内本身的元件却是实体。
3） 在 “Action（功能）” 选项组中，选择要求进行规则检查或删除 DRC后在电路图上
产生的记号。
●
“CreateDRCmakersforwarn”：设置进行 DRC时，若发现错误，则在错误之处放置警
告标志。
4）在 “DesignRules（设计规则）” 选项组中，选择进行 “电气规则” 检查或 “物理规
则” 检查。
●
“RunElectricalRules”：勾选此复选框，运行电气规则，可打开 “ElectricalRules（电
气规则）” 选项卡，如图
7－2所示，设置要检查的电气规则。

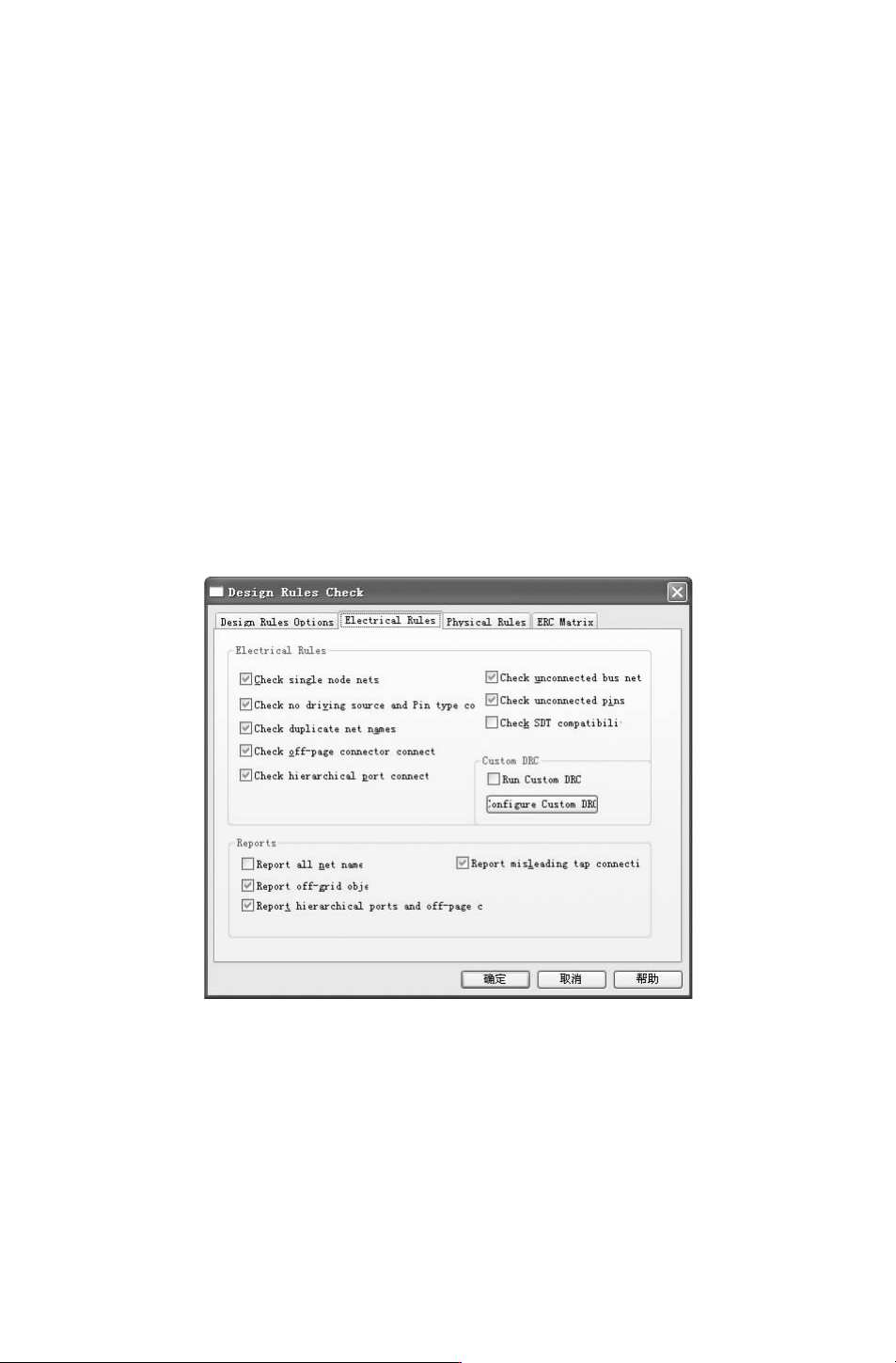

图 7－2 “ElectricalRules（电气规则）”选项卡
●
RunPhysicalRules：勾选此复选框，运行物理规则。可打开 “PhysicalRules（物理规
则）”选项卡，如图 7－3所示，设置要检查的电气规则。
5）在 “Report（报告）” 选项组中，指定所要检查的电路原理图。
●
“ViewOutput”：勾选此复选框，输出检查结果。
2.“ElectricalRules（电气规则）” 选项卡
●
“Checkoff－pageconnectorconnection”：勾选此复选框，设置检查平坦式电路图各电
302
路图间的电路端口连接器是否相符。在进行平坦式电路图检查时，必须选中该项。

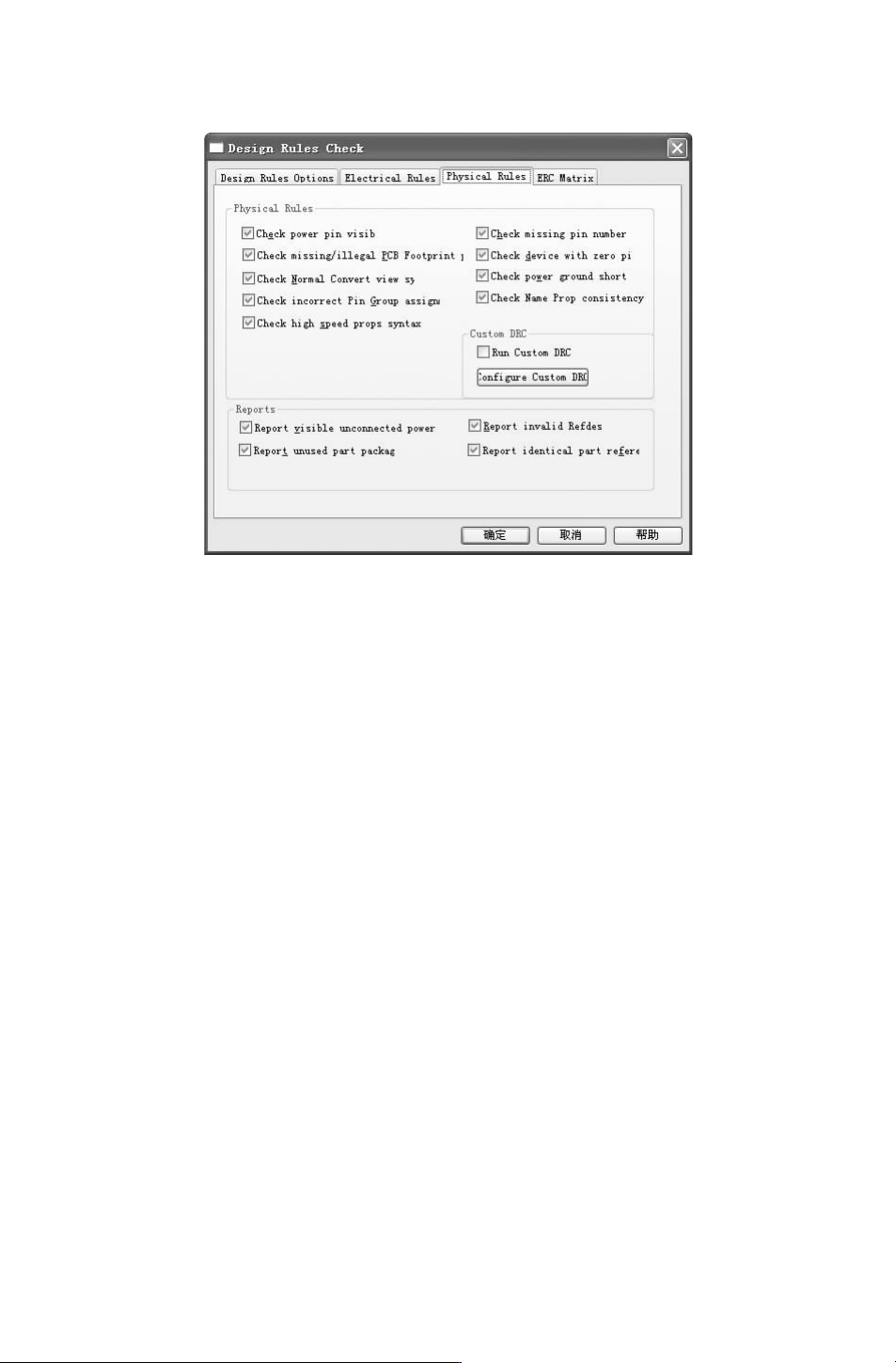

图 7－3 “PhysicalRules（物理规则）” 选项卡
●
“Checkhierarchicalportconnection”：勾选此复选框，设置检查层次式电路图端口连接
时，电路方块图 I／O端口与其内层电路的电路图 I／O端口是否相符。
●
“Checkunconnectednet”：勾选此复选框，检查未连接的网络。
●
“CheckSDTcornpatibility”：勾选此复选框，检查与 SDT电路图的兼容性。
●
“Reportallnetnames”：勾选此复选框，列出所有网络的名称。
●
“Reportoff－gridobjects”：勾选此复选框，列出未放置在格点上的图件。
●
“Reporthierarchicalportsandoff－pageconnectors”：勾选此复选框，要求程序列出所
有的电路端口连接器及电路图 I／O端口。
●
“Reportinvalidpackaging”：勾选此复选框，检查无效的封装。
●
“Reportidenticalpartreferences”：勾选此复选框，检查是否有重复的元件序号。
3.“ERCMatrix（ERC矩阵）”选项卡
打开该选项卡，如图 7－4所示，设置规则矩阵。在该选项卡中，用户可以定义一切与
违反电气连接特性有关的错误等级。当对原理图进行检查时，错误的信息将在原理图中显示
出来。要想改变错误等级的设置，单击对话框中的方块即可，每单击一次改变一次，可循环
切换。
其中，
Y轴的项目代表该列所连接的端点；斜边上的各项代表该行所连接的端点；交叉
方块表示该行的端点与该列的端点相连接时，程序所作出的反应。
交叉方块的
3种显示状态表示不同错误等级：空白表示 “NoReport（不显示错误）”、
黄色标有
W 的方块表示 “Warning（警告）”、红色标有 E的方块表示 “Error（错误）”。
经检查过的原理图会在 “Sessionlog” 窗口中显示检查信息。认真阅读每一个错误，根
据错误或警告提示返回原理图修改。
402
图 7－4 规则检查矩阵
7.2 报表输出
Cadence具有丰富的报表功能，可以方便地生成各种不同类型的报表。创建元件报表的
操作均是在项目管理窗口下进行的。
7.2.1 生成网络表
网络表有多种格式，通常为一个 ASCII码的文本文件，网络表用于记录和描述电路中的
各个元件的数据以及各个元件之间的连接关系。
绘制原理图的目的不止是按照电路要求连接元件，最终目的是要设计出电路板。要设计
电路板，就必须建立网络表，对于 Capture来说，生成网络表是它的一项特殊功能。在 Cap-
ture中，可以生成多种格式的网络表，在 Allegro中，网络表是进行 PCB设计的基础。
只有通过正确的原理图才可以创建完整无误的网络表，从而进行
PCB设计。而原理图
绘制完成后，无法用肉眼直观地检查出错误，需要进行 DRC检查、元件自动编号、属性更
新等操作，完成这些步骤后，才可进行网络表的创建。
1.打开项目管理器窗口，并将其置为当前，选中需要创建网络表的电路图文件。
2.选择菜单栏中的 “Tools（工具）”
→
“CreateNetlist（创建网络表）” 命令，或单击
“Capture”工具栏中的 “Creatnetlist（生成网络表）” 按钮 ，弹出如图 7－5所示的 “Cre-
ateNetlist（创建网络表）” 对话框。该对话框中有 9个选项卡，在不同的选项卡中可以生成
不同的网络表。打开 “PCBEditor（PCB编辑器）” 选项卡，设置网络表属性，下面对该选
项卡中各区域功能进行介绍。
