● “ O f f s e t X ” ： 引 脚编 号 的文 字 自 引 脚 的 原 点 默 认 向 右 偏 移 值， 输 入 正 值， 文 字 在 符 号 右侧 。 ● “ O f f s e t Y ” ： 引 脚 编 号 的 文 字 自 引 脚 的 原 点 默 认 向 上 偏 移 值， 输 入 负 值， 文 字 向 下 偏移 。 其 余 参 数选 择 默认 设 置， 在 命令 窗 口输 入 x 2 0 0 0 ， 然后 按 〈 …
图 9－21 Option窗口设置 图 9－22 Pin1引脚
5）加入多个引脚。放置好 Pin1引脚后，选择菜单栏中的 “Layout（布局）”
→
“pins
（引脚）”命令，打开 “Option（选项）”面板，进行参数设置。
选择 “
Connect（连接）”选项，放置有编号的引脚。
6）单击 按钮，弹出 “SelectApadstack（选择焊盘）” 对话框，在列表中选择焊盘的
型号，如图 9－23所示。
设置 XQty的值为 1，YQty的值为 14，表示放置 14个引脚。
●
“Pin＃”：自动更新为 2，表示起始引脚编号为 2。
●
“Inc”：选择默认值 1，下个引脚编号在现在的引脚编号基础上加 1。
其余参数选择默认。在 命 令 窗 口 输 入 “
x0－50”，然 后 按 〈Enter〉 键，即 在 （x0
－50
）处放置首个引脚，其余引脚中心依次向下偏移 50，完成 14个引脚的添加，如图 9－24
所示。在该图中一次性放置引脚 2～15。
图 9－23 “Selectapadstack（选择焊盘）”对话框 图 9－24 添加 14个引脚
7）选择菜单栏中的 “Layout（布局）”
→
“pins（引脚）” 命令，打开右侧 “Option
（选项）”面板，在该选项板中设置引脚参数。
●
设置 XQty的值为 1，XQty的值为 15，表示有 15个引脚。
●
“Pin＃”：自动更新为 16，表示要添加的首个引脚编号为 16。
252
●
“OffsetX”：引脚编号的文字自引脚的原点默认向右偏移值，输入正值，文字在符号
右侧。
●
“OffsetY”：引脚编号的文字自引脚的原点默认向上偏移值，输入负值，文字向下
偏移。
其余参数选择默认设置，在命令窗口输入 x2000，然后按 〈Enter〉键，完成 15个引脚
的添加，如图
9－25所示。
3.设置元件实体范围和高度
1）加入零件范围。选择菜单栏中的 “Setup（设置）”
→
“Areas（区域）”
→
“Pack-
ageBoundary（封装界限）”命令，设置 “Options（选项）”窗口中的 “ActiveClassandSub-
class” 区域下拉框中的选项为 “PackageGenmetry” 和 “Place＿Bound＿Top”，设置 “Seg-
mentType” 栏的值为 Line45，如图 9－26所示。

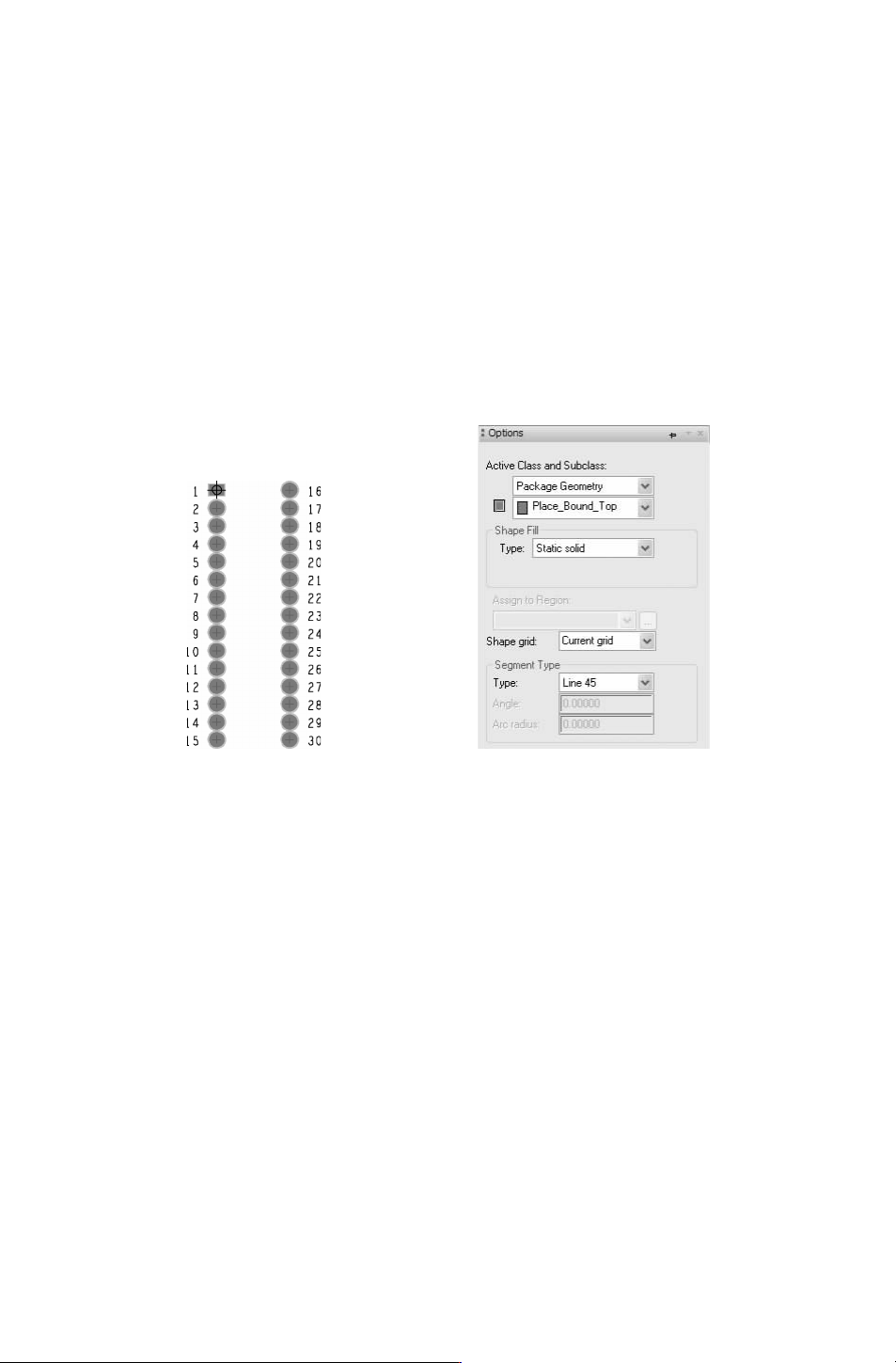

图 9－25 添加其余引脚 图 9－26 设置 Options窗口内容
2）在命令框内输入以下命令：
●
x－30 －730。
●
x230 －730。
●
x23030。
●
x－3030。
●
x－30－730。
3）Allegro将自动填充所要求的区域，完成加入零件实体的范围，如图 9－27所示。
4）设置零件高度。选择菜单栏中的 “Setup（设置）”
→
“Areas（区域）”
→
“Pack-
ageHeight
（封装高度）” 命令，设置 “Options（选项）”窗口中 “ActiveClassandSubclass”
区域下拉框中的选项为 “PackageGenmetry” 和 “Place＿Bound＿Top”。单击一下零件实体范
围的形状，在 “
Options” 窗口内的 “Maxheight（高度）” 文本框中输入 450，表示零件的
高度为 450mil，如图 9－28所示。在工作窗口内右击鼠标，选择 “Done（完成）” 命令，完
成零件高度的设置。
5）选择菜单栏中的 “View （视图）”
→
“3DViewer（3D显示）” 命令，则系统生成该
PCB的 3D效果图，自动打开 “Allegro3DViewer（3D显示器）”窗口，如图 9－29所示。
352

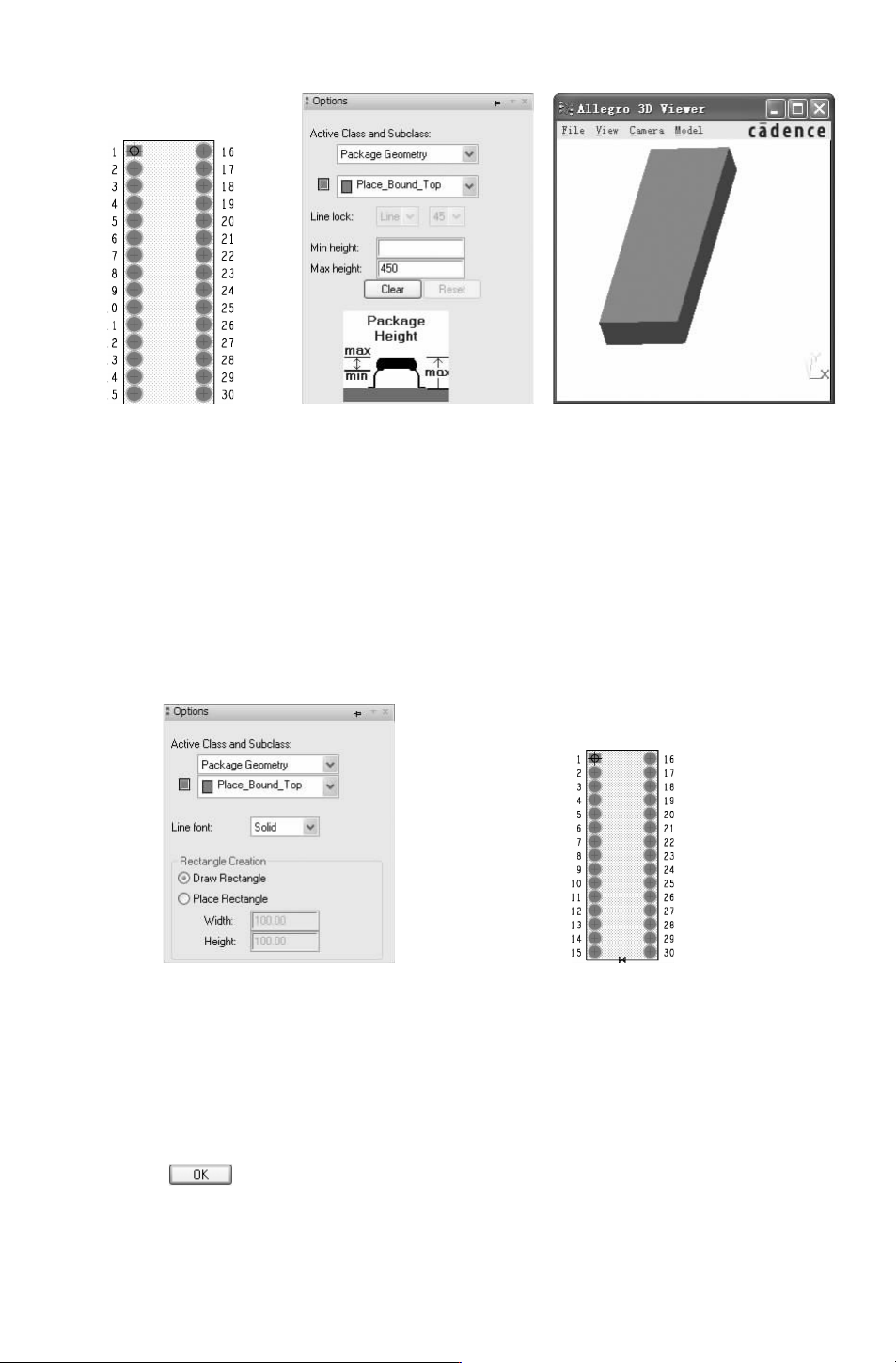

图 9－27 加入零件实体范围 图 9－28 Options窗口设置 图 9－29 封装 3D效果图
4.添加元件外形
零件外形主要用于在电路板上辨识该零件及其方向或大小，具体步骤如下：
1）选择菜单栏中的 “Add（添加）”
→
“Rectangle（矩形）” 命令，在 “Options（选
项）”窗口内 进 行 如 下 设 置：设 置 “ActiveClassandSubcalss” 区 域 下 拉 框 中 的 选 项 为
“PackageGenmetry” 和 “Place＿Bound＿Top”，表示零件外形的层面；在 “Linefont” 下拉列
表中选择 “Solid”，表示零件外形为实心的线段；如图 9－30所示。
在命令窗口中输入 “x－30－730”，按 〈Enter〉 键，输入 “x23030”，再按 〈Enter〉
键。形成一个
260×760mil大小的长方形框，如图 9－31所示。
图 9－30 设置 “Options”窗口 图 9－31 添加零件外形
2）添加零件标签。选择菜单栏中的 “Layout（布局）”
→
“Labels（标签）” 命令，打
开如图
9－32所示的子菜单，主要包含有 5种选项命令。
3）添加零件标签的具体操作步骤。选择菜单栏中的 “Setup（设置）”
→
“Grids（网
格）”命令，弹出 “
DefineGrid（定义网格）”对话框。在 “DefineGrid（定义网格）”对话框
内，设置 “Non－Etch”区域内的 “SpacingX”值为 10，“SpacingY”值为 10，如图 9－33所
示。然后单击 按钮。
452
