2.“Mode（模式）”选项组
●
“Useinstances（Preferred）”：选择此单选钮，使用当前属性 （推荐）。
●
“Useoccurrences”：选择此单选钮，使用事件属性。
3.“Sorting（排序）” 选项组
（1） “Sortoutputbypartvalue，thenbyreferencedesignator”：选择此单选钮，先报告
“Value”后报告 “reference”，并按 “value”排序。
（
2） “Sortoutputbyreferencedesignator，thenbypartvalue”：选择此单选钮，先报告
“reference”后报告 “Value”，并按 “reference”排序。
4.“Report（报告）”选项组
（1） “ReporttheX andYcoordinatesofallparts”：选择此单选钮，报告器件的 X、Y
坐标。
（
2）“Reportunusedpartsinmultiplepartpackages”：选择此单选钮，报告一个封装里没
有使用的器件。
单击 按 钮，即 可 生 成 交 互 参 考 表，在 “ReportFiles（报 告 文 件 ）” 下 选 择
“SaveasXRF” 或 “SaveasCSV”，分别将生成的报表文件保存为 “.xrf” 或 “.csv格式，
如图 7－20、图 7－21所示，系统分别产生 “myproject.xrf” 和 “myproject.csv” 两个文件，
并加入到项目中。
图 7－20 “myproject.xrf” 文件
图 7－21 “myproject.csv”文件
212
7.2.4 属性参数文件
在 Capture中用户还可以通过属性参数文件来更新元件的属性参数，即将电路图中元件
属性参数输出到一个属性参数文件中，对该文件进行编辑修改后，再将其输入到电路图中，
更新元件属性参数。
1.元件属性参数的输出
在项目管理器中选择原理图文件，选择菜单栏中的 “Tools（工具）”
→
“Exportproper-
ties（输出属性）” 命令，弹出如图 7－22所示的 “ExportProperties（输出属性）” 对话框。
图 7－22 “Exportproperties
（输出属性）” 对话框
2.对话框中的参数设置
（1） “Scope（范围）”选项组
●
“Exportentiredesignorlibrary”输出整个设
计或库。
●
“Exportselection”输出选择的设计或库。
（2） “Contents（内容）” 选项组
●
“PartProperties” 输出元件属性。
●
“PartandPinProperties” 输出元件和管脚
的属性。
●
“FlatNetProperties”输出 Flat网络的属性。
（3） “Mode（模式）”选项组
●
“ExportInstanceProperties” 输 出 实 体 的
属性。
●
“ExportOccurrenceProperties” 输出事件的
属性。
（4） “ExportFile”：设置输出文件的位置，单击 按钮，在弹出的对话框中选择
路径。
●
单击 按钮，在项目管理器中生成属性文件 “myproject.exp”，如图 7－23所示。
图 7－23 属性文件内容
312
2.元件属性参数文件的输入
在项目管理器中选择原理图文件，选择菜单栏中的 “Tools（工具）”
→
“ImportProper-
ties（输入文件）” 命令，弹出如图 7－24所示的对话框。

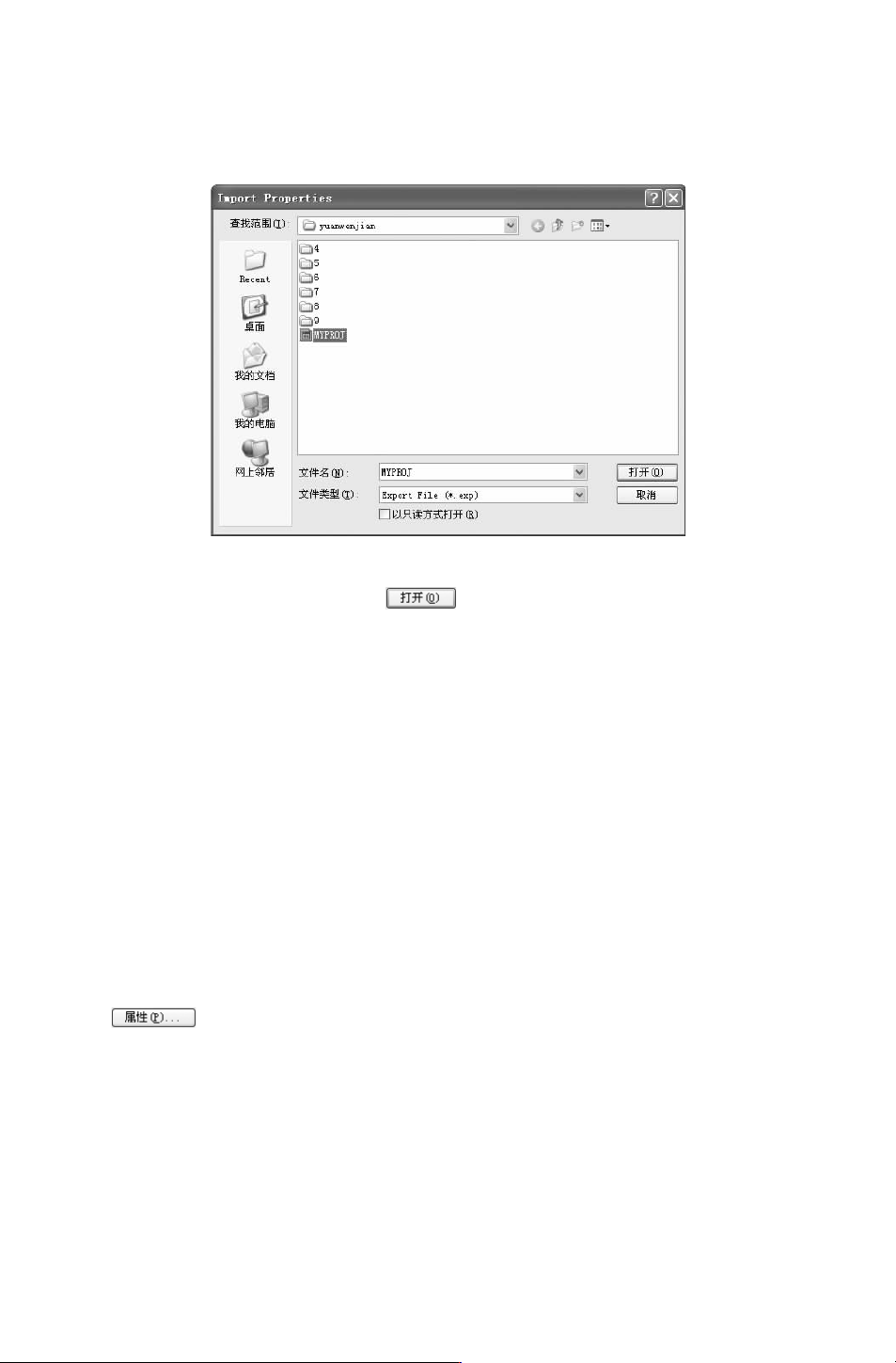

图 7－24 选择属性文件
选择 “MYPROJ.exp” 文件，单击 按钮，输入属性文件。在原理图中显示经过
修改的属性文件。
7.3 打印输出
为方便原理图的浏览、交流，经常需要将原理图打印到图样上。Cadence提供了直接将
原理图打印输出的功能。
7.3.1 设置打印属性
在打印之前首先进行页面设置，同时，要确认一下打印机的相关设置是否适当。
选择菜单栏中的 “File（文件）”
→
“PrintSetup（打印设置）” 命令，弹出如图 7－25
所示的 “打印设置”对话框，下面介绍该对话框中的选项。
●
“打印机” 选项组：在该选项组下设置打印机信息。
●
“纸张” 选项组：在该选项组下设置打印所需纸张大小，包括大小及来源。
●
：单击该按钮，弹出页面设置对话框，该对话框包括三个选项卡：“页面”、
“高级”、 “关于”。在 “页面” 选项卡中显示页面大小及方向，如图 7－26所示；在
“高级” 选项卡中设置输出格式及文件路径，如图 7－27所示；在 “关于” 选项卡中
显示版本信息，如图 7－28所示。
7.3.2 打印区域
若需要打印局部电路图，则需要提前选择打印区域，该命令必须在原理图编辑窗口中才
能激活，选定完特定区域后，执行打印命令则只打印选定部分。
