3 . 在 “ L i b r a r i e s （ 库 ） ” 列 表 库 中 显 示 已 加 载 的 元 件 库 ， 在 “ S y m b o l （ 符 号 ） ” 列 表 框 中显 示 所选 元 件库 中 包含 的 电 源 、 接 地 符 号， 在 “ N a m e （ 名 称 ） ” 文 本 框 中 编 辑 页 间 连 接 符名 称 ，在 右 侧显 示 页间 连 接符 缩 略图 。 ● 单击 按 钮， 弹 出 “ B r…
8.端口名称的编辑还可采用元件参数编辑的方法，在原理图中双击端口名称，弹出如
图
6－29所示的 “DisplayProperties（显示属性）”，在该对话框中修改端口名称。
图 6－28 快捷菜单 图 6－29 “DisplayProperties（显示属性）”对话框
6.2.7 放置页间连接符
在原理图设计中添加页间连接符，用于 Page1与 Page2间的电气连接。在上下两页连接
的端口处放置页间连接符，平坦式电路页与页之间完成了完美的电气连接。
在使用页间连接符时，这些电路图页必须在同一个电路文件夹下，且分页端口连接器要
有相同的名字，才能保证电路图页的电路连接的名字，也不会在电路上进行连接。
放置页间连接符的具体步骤如下：
1.选择菜单栏中的 “Place（放置）”
→
“Off－PageConnector（页间连接符）” 命令或
单击 “Draw （绘图）” 工具栏中的 “Placeoff－Pageconnector（放置页间连接符）” 按钮 ，
弹出如图 6－30所示的 “PlaceOff－PageConnector（放置页间连接符）”对话框。
图 6－30 “PlaceOff－PageConnector（放置页间连接符）” 对话框
2.在该对话框中显示 CPSYM库中的类型。
●
“OFFPAGELEFT－L”：设置采用双向箭头、节点在左的页间连接符 。
●
“OFFPAGELEFT－R”：设置采用双向箭头、节点在右的页间连接符 。
221
3.在 “Libraries（库）”列表库中显示已加载的元件库，在 “Symbol（符号）” 列表框
中显示所选元件库中包含的电源、接地符号，在 “
Name（名称）” 文本框中编辑页间连接
符名称，在右侧显示页间连接符缩略图。
●
单击 按钮，弹出 “BrowserFiles（文件搜索）”对话框，选择要添加的库文件。
●
单击 按钮，删除 “Libraries（库）”列表库中加载的元件库。
●
单击 按钮，退出对话框，在鼠标上显示浮动的页间连接符，移动光标到需要放
置夜间连接符的地方，单击鼠标即可完成放置，如图
6－31所示。此时鼠标仍处于放
置页间连接符的状态，重复操作即可放置其他的页间连接符。

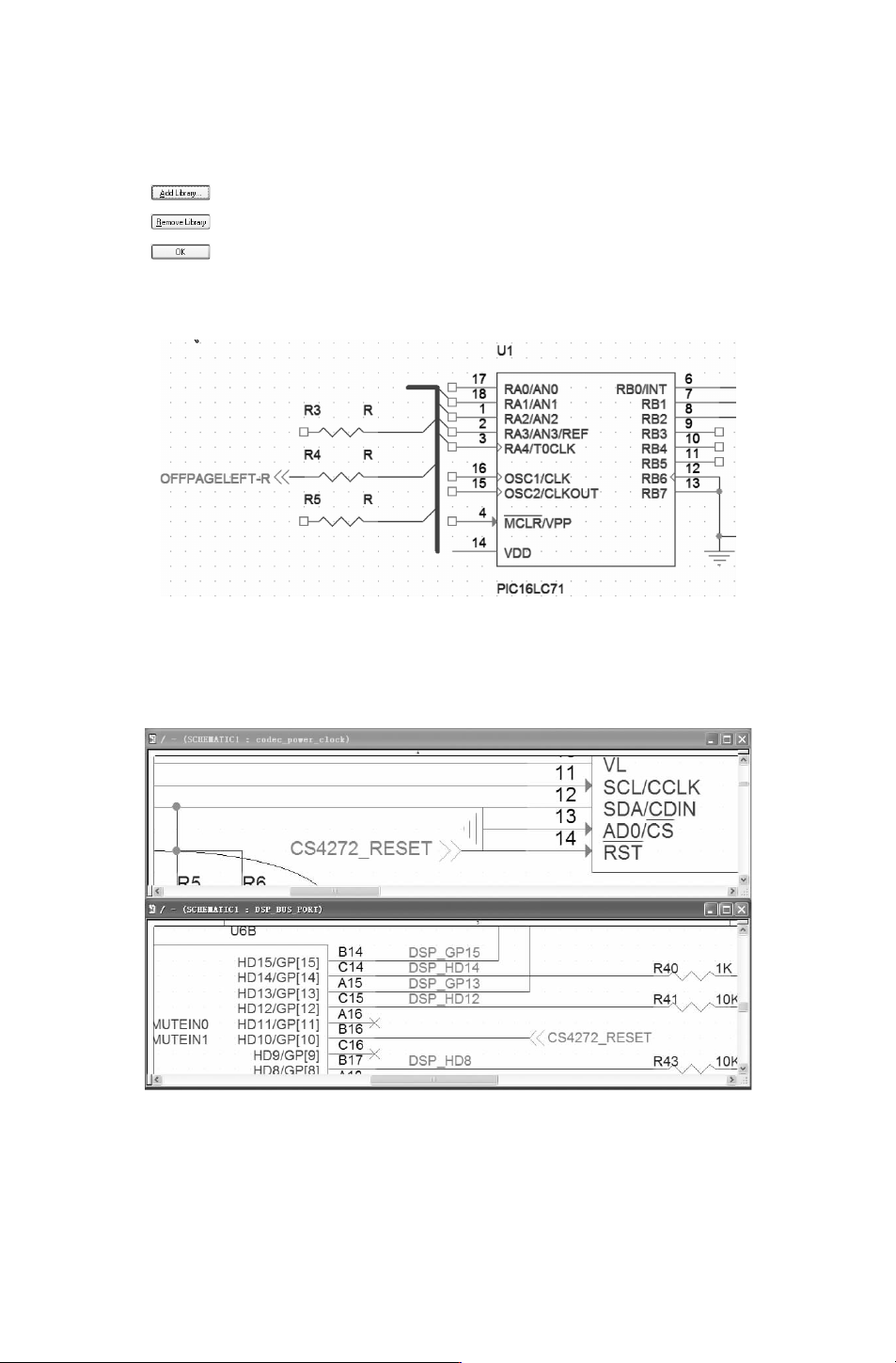

图 6－31 放置页间连接符
4.同样在另一个页面，该网络的另一端也放好同名的页间连接符，在两个原理图页面
建立了电气连接，两个页面内都放好后如图
6－32所示。
图 6－32 不同图页间放置同名页间连接符
5.双击页间连接符，弹出如图 6－33所示的 “Editoff－PageConnector（编辑页间连接
符）”对话框，在 “Name（名称）”文本框中输入需要修改的页间连接符名称，如图 6－33
所示。
321
图 6－33 “Editoff－PageConnector（编辑页间连接符）”对话框
6.2.8 放置图表符
放置的图表符并没有具体的意义，只是层次电路的转接枢纽，需要进一步进行设置，包
括其标识符、所表示的子原理图文件，以及一些相关的参数等。
1.放置图表符的具体步骤
选择菜单栏中的 “
Place（放置）”
→
“HierarchicalBlock（图表符）” 命令，或者单击
“Draw （绘图）” 工具 栏中 的 “PlaceHierarchicalBlock（放置 图表 符）” 按钮，弹出如
图 6－34所示的对话框。
图 6－34 放置层次模块对话框
2.方块电路图属性的主要参数
●
“Reference”：在该文本栏用来输入相应方块电路图的名称，其作用与普通电路原理图
中的元件标识符相似，是层次电路图中用来表示方块电路图的唯一标志，不同的方块
电路图应该有不同的标识符。
●
“ImplementationType”：该电路图所连接的内层电路图类型，其下拉菜单中一共有 8
项，如图 6－35所示。选择除 “none” 外的其余选项后，激活相应选项，如图 6－36
所示。
●
“Implementationname”：该文本栏用来输入该方块电路图所代表的下层子原理图的文
件名。
●
“Pathandfilename”：指定该电路的存盘路径，可以不指定，默认电路图选择的路径。
421
