没有 实 际意 义 ，只 能 用于 辅 助读 图 。 放置 网 络标 签 的步 骤 如下 ： 1 . 选 择 菜 单 栏 中 的 “ P l a c e （ 放 置 ） ” → “ N e t A l i a s （ 网 络 名 ） ” 命 令 或 单 击 “ D r a w （ 绘 图） ” 工具 栏中 的 “ P l a c e n e t a l i a s （ 放 置网 络 名） ” 按钮 ， 也 可以 按 下快 捷 键 〈 N…
连，也形成电气上的连接关系。但是尽量避免这样做，因为这样，“Backannotation（反向标
注）”时会出问题。
6.2.11 放置接地符号

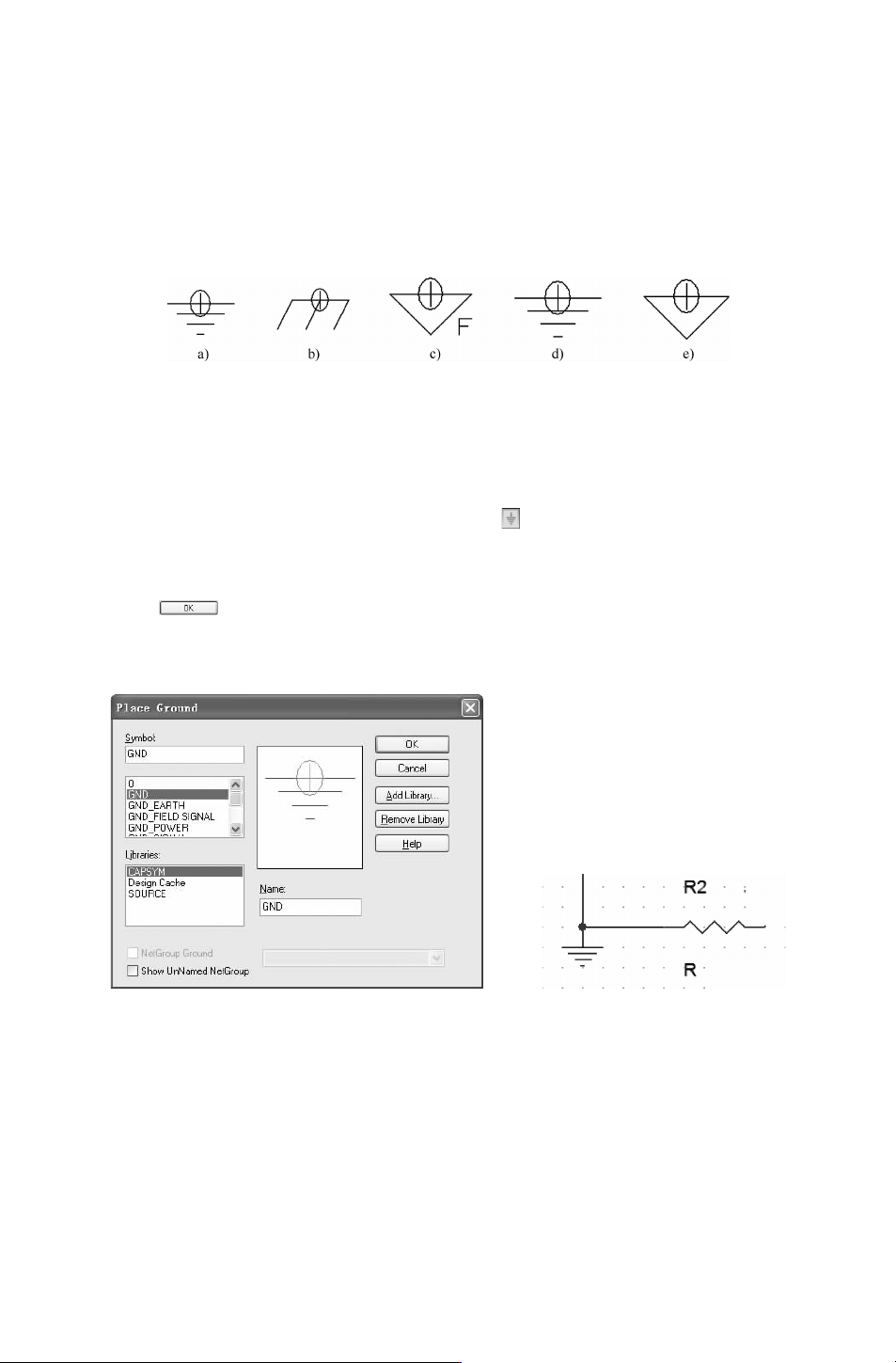

接地符号根据接地的选择不同，可分为模拟地、数字地和大地等，并且接地符号同样具
有全局相连的特点，“CAPSYM” 库中不同的接地符号如图 6－52所示。
图 6－52 接地符号
a） 地符号 b）大地符号 c）信号地符号 d） 电源地符号 e） 信号符号
放置接地符号的步骤如下：
1.选择菜单栏中的 “Place（放置）”
→
“Ground（接地）” 命令或单击 “Draw （绘
图）”工具栏中的 “Placeground（放置接地）”按钮 ，也可以按下快捷键 〈F〉。
2.弹出如图 6－53所示的 “PlaceGround（放置接地）” 对话框，在该对话框中显示上
面介绍的各种接地符号。
3.单击 按钮，退出对话框，在鼠标上显示浮动的接地符号，移动光标到需要放
置接地的地方，单击鼠标即可完成放置，如图 6－54所示。此时鼠标仍处于放置接地的状
态，重复操作即可完成放置其他的接地符号。
图 6－53 “PlaceGround（放置电源）”对话框
图 6－54 放置接地符号
6.2.12 放置网络标签
在原理图绘制过程中，元器件之间的电气连接除了使用导线外，还可以通过设置网络标
签的方法来实现。
网络标签具有实际的电气连接意义，具有相同网络标签的导线或元件引脚不管在图上是
否连接在一起，其电气关系都是短接的。特别是在连接的线路比较远，或者线路过于复杂，
使走线比较困难时，使用网络标签代替实际走线可以大大简化原理图。对总线进行网络标签
921
没有实际意义，只能用于辅助读图。
放置网络标签的步骤如下：
1.选择菜单栏中的 “Place（放置）”
→
“NetAlias（网络名）” 命 令或单击 “Draw
（绘图）”工具栏中的 “Placenetalias（放置网络名）”按钮 ，也可以按下快捷键 〈N〉，激
活命令。
2.弹出 “PlaceNetAlias（放置网络名）” 对话框，如图 6－55所示。在该对话框中可以
对 “网络”的颜色、位置、旋转角度、名称及字体等属性进行设置。
●
在 “Alias（别名）”文本框中输入网络名称；
●
在 “Color（颜色）” 下拉列表中选择网络标签名称显示的颜色；
●
单击 “Font（字体）”选择项下 “Change（更改）” 按钮，弹出 “字体” 对话框，如
图
6－56所示，设置字体大小及形状。
●
在 “Rotation（旋转）”选项组下显示旋转的四个角度：0°、90°、180°、270°。
属性编辑结束后单击 “OK （确定）”按钮即可关闭该对话框。
图 6－55 网络标签属性设置 图 6－56 “字体”对话框
3.这时鼠标带有一个矩形框的图标，移动光标到需要放置网络标签的导线上，如图 6－57
所示，单击鼠标即可完成放置，如图 6－58所示。此时鼠标仍处于放置网络标签的状态，重
复操作即可完成放置其他的网络标签。右击鼠标选择 “EndMode（结束操作）” 命令或者按
下 〈Esc〉键便可退出操作。
图 6－57 显示光标
图 6－58 放置网络标签
4.网络标签命名规则如下：
1） 对总线进行命名。有以下三种形式：BUS［0..11］、BUS［0：11］和 BUS［0－11］，其
中 “［”与数字、字母间不能有空格，如图 6－59所示。
031
图 6－59 对总线命名
2）对与总线分 支 连 接 导 线 命 名。若总线名称为 BUS［0－11］，则导线名称必须为
BUS0、BUS1等，如图 6－60所示。
图 6－60 对导线进行命名
由于总线与总线分支相连接的线一般较多，因此在进行命名过程中，按住 〈Ctrl〉 键，
选中导线，依次在选中的导线上放置网络标签，名称依次递增。
注意：
总线和导线信号线之间只能通过网络标签来实现电气连接。
若总线不仅过总线分支，直接与导线连接，虽然在连接处也显示连接点，但这种连接
没有形成真正的电气连接，总线电器信号的传递必须经过总线分支，同时总线与其相连的
导线必须偶遇符合命名规则的名称 （用网络标签实现）。
与导线连接相同，两段总线如果形成 T型连接，则自动放置电气节点，形成电气连
接；若两段线十字交叉，则默认是不相交，没有电气连接，不自动添加电气节点，若要形
成电气连接，则需要手动添加电气节点。
6.2.13 放置不连接符号
在电路设计过程中，系统进行电气规则检查 （ERC） 时，有时会产生一些错误报告。
例如，出于电路设计的需要，一些元器件的个别输入引脚有可能被悬空，但在系统默认情况
下，所有的输入引脚都必须进行连接，这样在 ERC时，系统会认为悬空的输入引脚使用错
误，并在引脚处放置一个错误标记。
为了避免用户为检查这种 “错误” 而浪费时间，可以使用不连接符号，让系统忽略对
131
