8.“Font（字体）” 选项栏
在左侧 “SetupOption（设 置 选 项）” 管 理列 表中 选 择 “Font（字 体）” 选 项，在 如
图 2－76所示对话框内可以进行元件字体的设置。

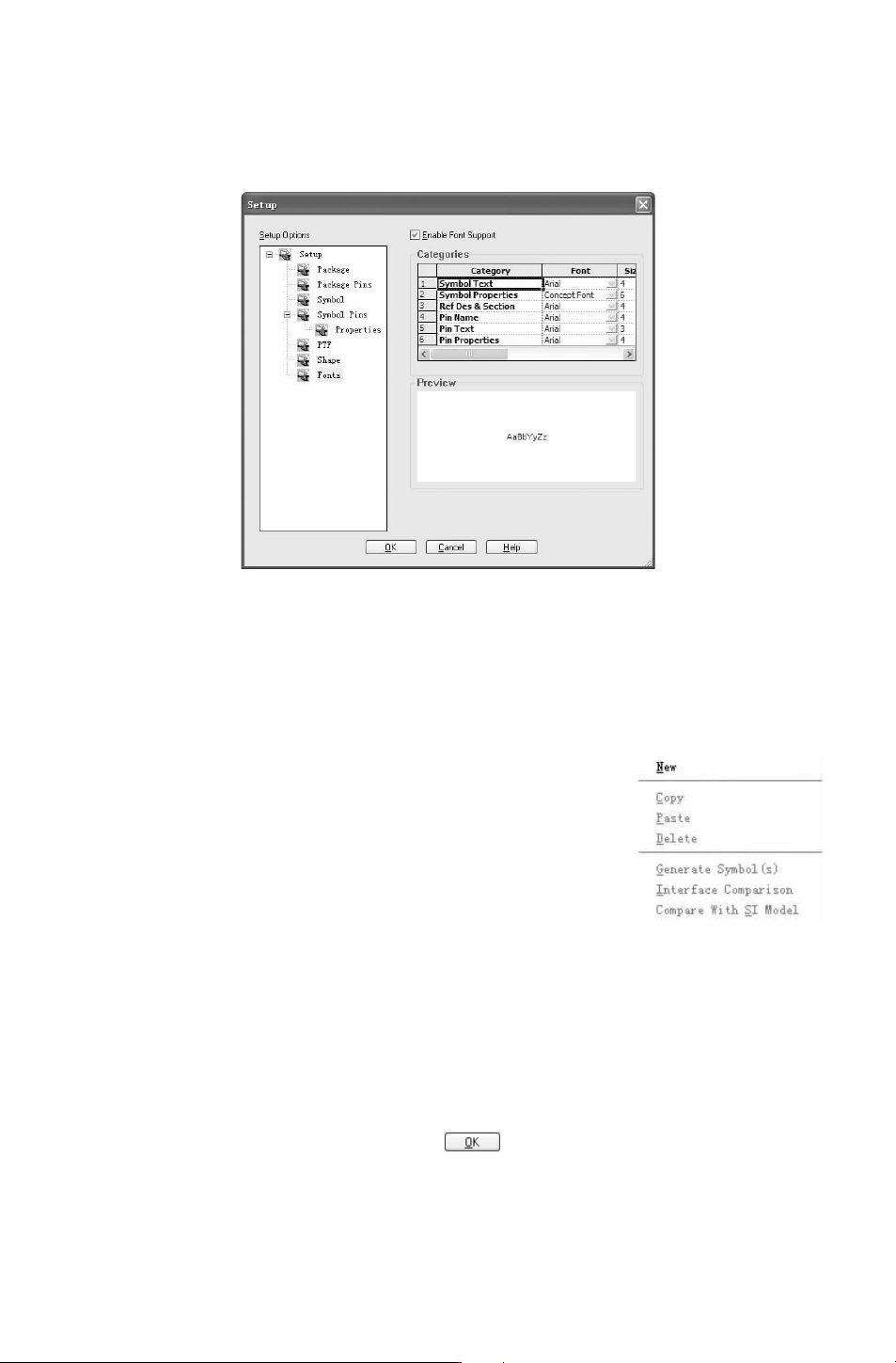

图 2－76　设置元件字体
2.6　库元件的创建
元件编辑器建立元件只需按每一个选项中的内容提示设置相应的参数，而且每一个数据
图 2－77　快捷菜单
产生的结果变化在窗口右边的阅览框中都可以实时看到。本节主
要讲解新元件的建立、封装的建立以及引脚的添加。
2.6.1　新建元件
1.在左侧项目管理器中选择 Packages选项，右击鼠标，在弹
出图 2－77所示的菜单中选择 “New （新建）” 命令，将产生一个
新的封装，如图 2－78所示。
2.选择 “General” 选项卡，在 Logical＆PhysicalParts栏内可
以看出，元件包含逻辑和物理两部分。在 AdditionalProperties栏内将显示封装的属性，如
图 2－79所示。
3.在 “General”选项卡内的树结构中选择 “PhysicalParts（PackTypes）选项”，右击
鼠标，在弹出的菜单中选择 New命令，再在弹出的 “AddPhysicalPart” 对话框内的 Pack
Type
栏中输入 “dip”，如图 2－80所示。
4.在 “AddPhysicalPart”对话框内单击 按钮，在 “Logical＆ PhysicalParts” 的
树形图中看到新建的 “＿DIP”封装已经完成，如图 2－81所示。
34

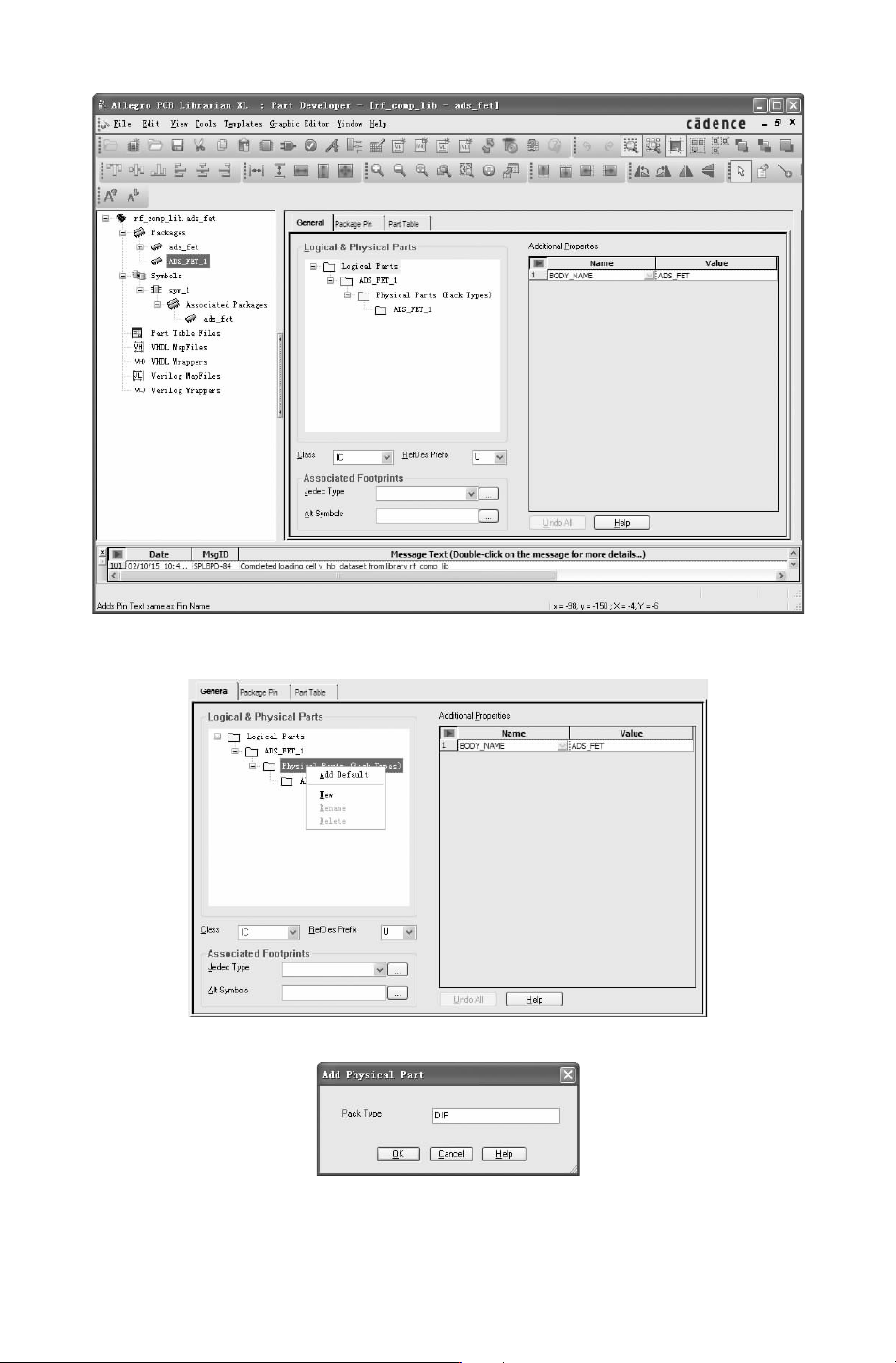

图 2－78　新建封装
图 2－79　封装属性
图 2－80　“AddPhysicalPart” 对话框
44

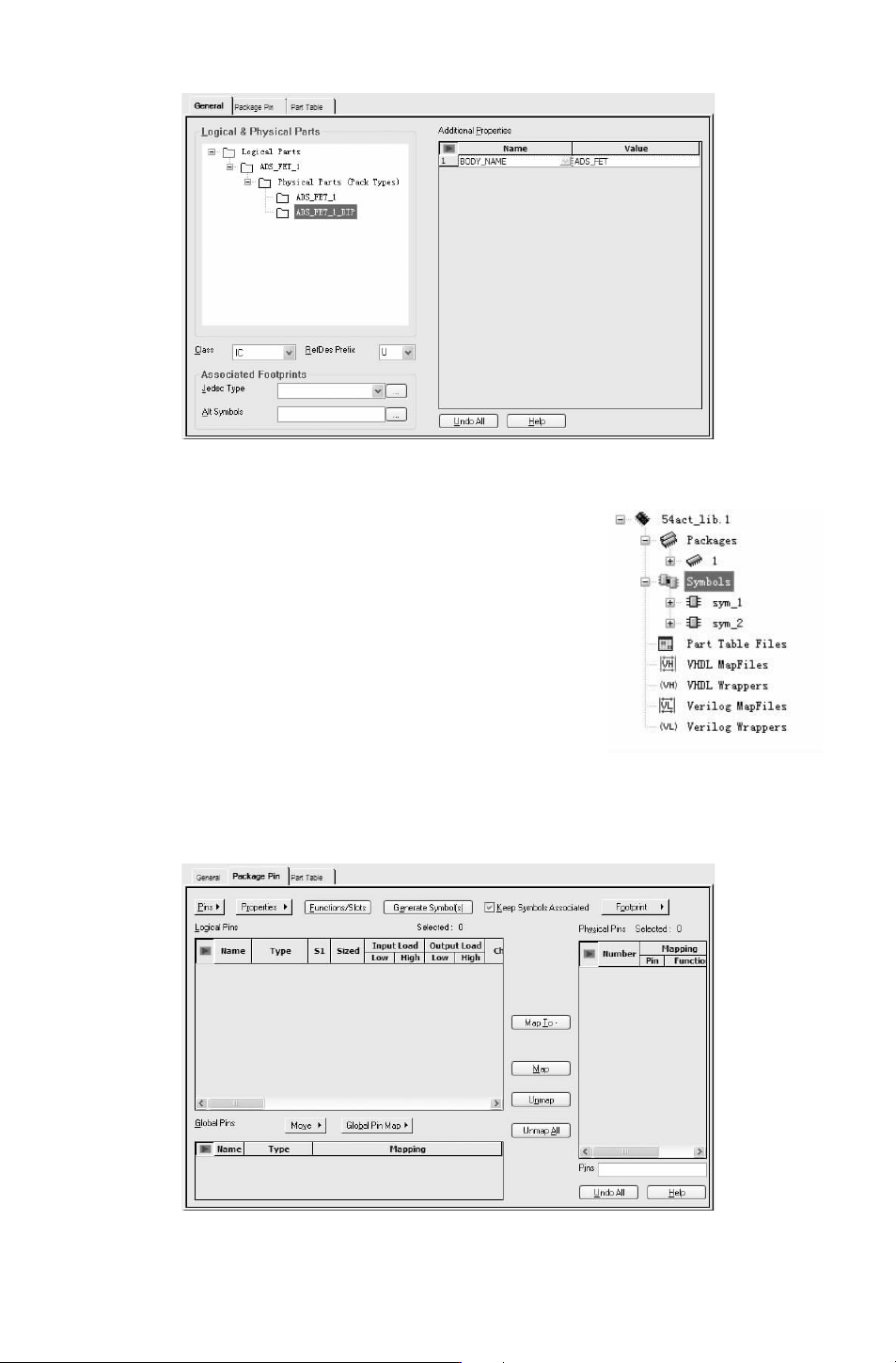

图 2－81　新建的 “＿DIP”封装
图 2－82　复制元件
2.6.2　复制元件
在项目管理器中选择 【sym＿1】，右击鼠标，在弹出的菜
单中选择 【Copy】 命令，然后选中 【Symbols】，再右击选择
【Paste】命令，创建了符号 sym＿2，如图 2－82所示。
2.6.3　添加元件引脚
引脚是元件的基本组成部分，是元件进行功能实现的关
键。引脚的正确分配对元件的性能起着至关重要的作用。
1.管脚设置
1）在如图 2－83所 示 对 话框内 选 择 “PackagePin” 选
项卡。
图 2－83　“PackagePin”选项卡
54
