3）勾选 “Filledpads（填满模式）” 复选框，按照上面的方法刷新，焊盘显示实心
的，不再显示圆圈。
4） 勾选 “Displayplatedholes（显示上锡的过孔）”复选框，刷新图样，显示 VIA的
通孔。
（4） “Grids”：网格
●
“Gridon”：启动网格。
●
“SetupGrid”：网格设置。单击此按钮，弹出 “DefineGrid（定义网格）” 对话框，对
网格进行设置，在后面章节进行详细介绍，这里不再赘述。
（5） “Parameterdescription”：参数描述
该部分主要对设置产生的各项参数进行显示。
2.“Design（设计）” 选项卡
打开 “Design（设计）” 选项卡，如图 10－9所示。在该选项卡中可以设置页面属性，
包括 6个选项组。
图 10－9 “Design（设计）” 选项卡
（1） “Size”：图样尺寸设置
●
“UserUnits”：设定单位。下拉列表中有 5种可选单位，如图 10－10所示。Mils表示
862
10
－3
英寸，Inch表示英寸；Microns表示微米；Millimeter表示毫米；Centimeter表示
厘米。
●
“Size”：设定工作区的大小标准。若在 UserUnits（设定单位）下拉列表中选择 “Mils
（米制）” 或 “Inch（英寸）”选项，则该选项提供 A、B、C、D、Other5种不同的尺
寸，如图
10－11所示；若在 “UserUnits（使用单位）” 下拉列表中选择其余三种选
项，则该选项提供 A1、A2、A3、A4、Other这 5种不同的尺寸，如图 10－12所示。

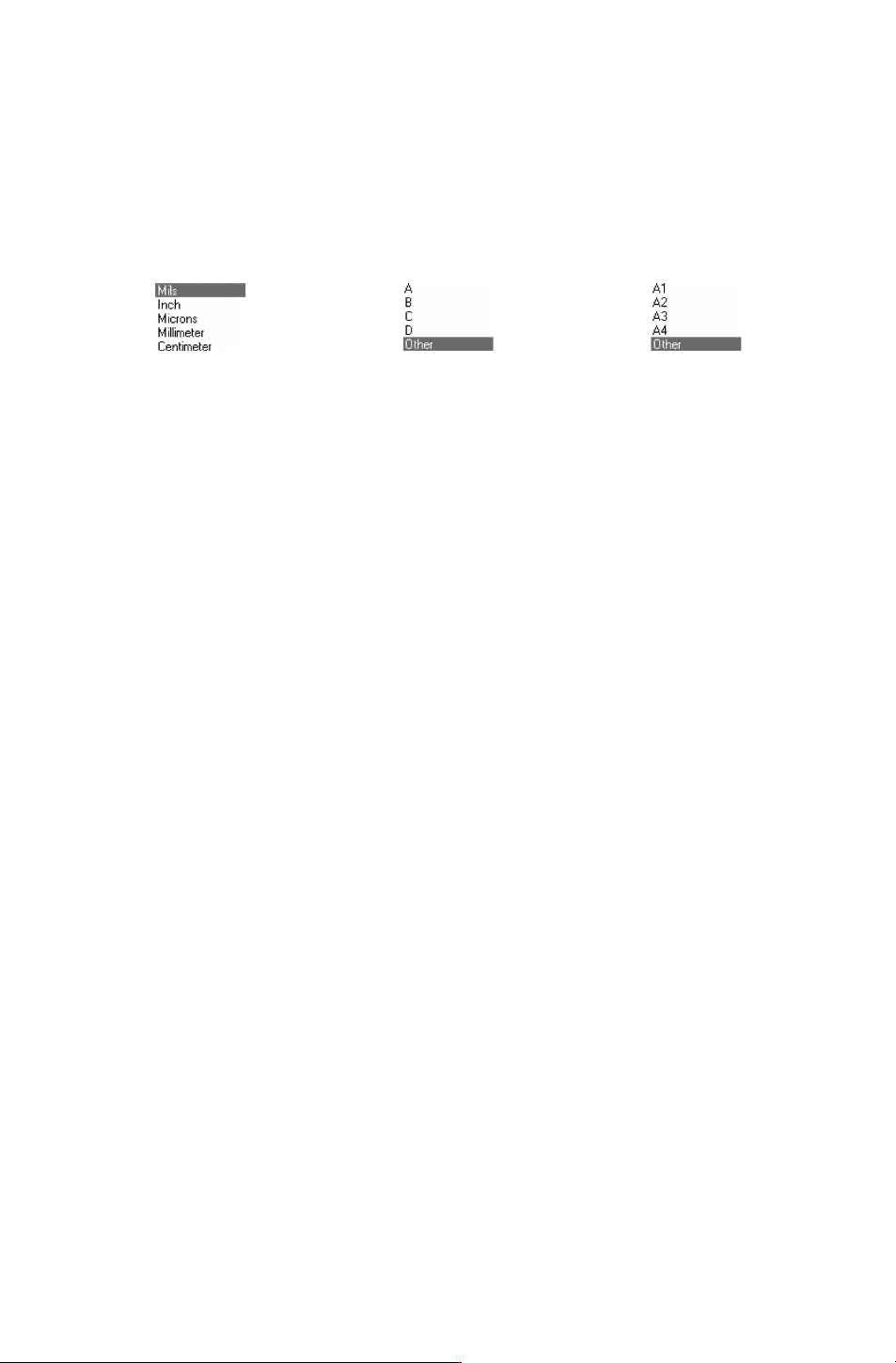

图 10－10 选择单位 图 10－11 图样尺寸 1 图 10－12 图样尺寸 2
●
“Accuracy”：精确性。在文本框中输入小数点后的位数。
●
“LongNameSize”：名称字节长度。系统默认值为 255。
（2） “Extents”：图样范围设置
●
“LeftX”：在该文本框中输入图样左下角横向起始坐标值。
●
“LowerY”：在该文本框中输入图样左下角纵向起始坐标值。
●
“Width”：在该文本框中输入图样宽度。
●
“Height”：在该文本框中输入图样高度。
（3） “Moveorigin”：图样原点坐标。X、Y分别为移动的相对坐标，输入好后系统会自
动更改 “LeftX”、“LowerY” 的值，以达到移动原点的目的。
（
4）“Drawingtype”：图样类型设置。该项不能修改，显示当前文件的类型。
（5） “Linklock”：走线设置。
●
“Lockdirection”：锁定方向。包含三个选项： “Off（以任意角度进行拐角）”、 “45
（以 45°角进行拐角）”、“90（以 90°进行拐角）”。
●
“Lockmode”：锁定模式。
●
“Minimumradius”：最小半径。
●
“Fixed45Length”：45°斜线长度。
●
“Fixedradius”：圆弧走线固定半径值。
●
“Tangent”：切线方式走弧线。
（6） “Symbol”：图样符号设置
●
“Angle”：角度。范围为 1°～315°，设置元件默认方向。
●
“Mirror”：镜像。放置元件时旋转至背面。
●
“Defaultsymbolheight”：设置为图样符号默认高度。
3.“Text（文本）” 选项卡
本选项卡在 “Text（文本）” 选项下设置文本属性，如图 10－13所示。
●
“Justification”：加 text时光标字体的对齐方式。文本有三种对齐方式：“Centre（中间
对齐）”、“
Right（右对齐）”、“Left（左对齐）”。
●
“Parameterblock”：光标大小的设定。
●
“Textmarkersize”：文本书签尺寸。
962
图 10－13 “Text（文本）”对话框
●
“SetupTextSize”：字体设置。单击此按钮，弹出如图 10－14所示的 “TextSetup（文
本设置）” 对话框。通过该对话框可方便直观地设置需要的文字大小，或者对已有的
文字大小进行修改。
图 10－14 “TextSetup（文本设置）”对话框
该对话框中可以设置的标题有： “TextBIK （字体类型）”、 “Width（宽度）”、 “Height
（高度）”、“LineSpace（行间距）”、“PhotoWidth（底片上的字宽）” 和 “CharSpace（字间
距）”。
●
：完成设置后，单击此按钮，确认设置，退出对话框。
●
：单击此按钮，取消设置操作，退出对话框。
●
：单击此按钮，重置参数。
●
：单击此按钮，添加新的文字类型。
